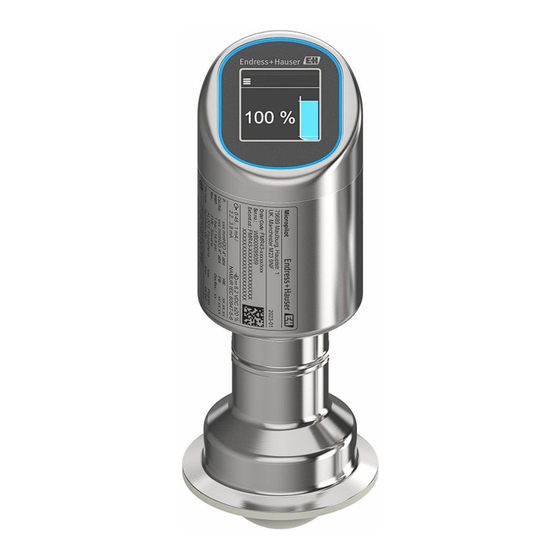

- Page 1 Products Solutions Services BA02312F/14/FR/03.24-00 71647713 2024-02-08 Manuel de mise en service Micropilot FMR43 IO-Link Radar à émission libre...
- Page 2 Le fabricant se réserve le droit d' a dapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Consulter Endress+Hauser pour obtenir les informations actuelles et les éventuelles mises à jour du présent manuel.
- Page 3 Micropilot FMR43 IO-Link Sommaire Sommaire Informations relatives au Intégration système ....27 document ......5 Téléchargement IO-Link .
- Page 4 Sommaire Micropilot FMR43 IO-Link 13.2 Retour de matériel ..... 48 13.3 Mise au rebut ......
- Page 5 Micropilot FMR43 IO-Link Informations relatives au document Informations relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
- Page 6 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
- Page 7 La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.
- Page 8 L' a ppareil satisfait aux exigences générales de sécurité et aux exigences légales. Il est également conforme aux directives de l' U E énumérées dans la déclaration UE de conformité spécifique à l' a ppareil. Endress+Hauser confirme ce fait en apposant le marquage CE.
- Page 9 Micropilot FMR43 IO-Link Consignes de sécurité de base Sécurité informatique Notre garantie n' e st valable que si le produit est monté et utilisé comme décrit dans le manuel de mise en service. Le produit dispose de mécanismes de sécurité pour le protéger contre toute modification involontaire des réglages.
- Page 10 Micropilot FMR43 IO-Link Description du produit Construction du produit A0053675 1 Construction du produit Micropilot FMR43 avec exemples de raccords process Boîtier électronique Raccord process filetage ½ Raccord process NA Connect Tri-Clamp ISO2852 Raccord process M24 Raccord process NEUMO BioControl Réception des marchandises et identification...
- Page 11 Micropilot FMR43 IO-Link Réception des marchandises et identification du produit Vérifier les points suivants lors de la réception du matériel : • La référence de commande figurant sur le bordereau de livraison (1) est-elle identique à la référence de commande figurant sur l' é tiquette du produit (2) ? •...
- Page 12 Réception des marchandises et identification du produit Micropilot FMR43 IO-Link 4.3.2 Transport du produit vers le point de mesure AVERTISSEMENT Mauvais transport ! Le boîtier ou le capteur peut être endommagé ou se casser. Risque de blessure ! ‣ Transporter l' a ppareil vers le point de mesure dans son emballage d' o rigine ou en le tenant par le raccord process.
- Page 13 Micropilot FMR43 IO-Link Montage Montage Conditions de montage 5.1.1 Instructions de montage Lors du montage, il est important de s' a ssurer que l' é lément d' é tanchéité utilisé présente une température de service qui correspond à la température maximale du process.
- Page 14 Montage Micropilot FMR43 IO-Link 5.1.4 Possibilités d'optimisation Mapping La mesure peut être optimisée par suppression électronique des échos parasites. Voir le paramètre Confirmation distance. Montage de l'appareil 5.2.1 Vissage de l'appareil • Tourner uniquement par le boulon hexagonal ; couple max 50 Nm (37 lbf ft) •...
- Page 15 Micropilot FMR43 IO-Link Montage D 100 … 150 mm (4 … 6 in) 700 mm (27,6 in) ≥ 150 mm (6 in) 1 150 mm (45,3 in) 5.2.4 Raccords process : MNPT/G 1½, NEUMO BioControl D50 PN16, 80 GHz ; PEEK...
- Page 16 Montage Micropilot FMR43 IO-Link La longueur maximale du piquage H dépend du diamètre de piquage D. D 50 … 80 mm (2 … 3,2 in) 350 mm (13,8 in) 80 … 100 mm (3,2 … 4 in) 900 mm (35,4 in) 100 …...
- Page 17 Micropilot FMR43 IO-Link Raccordement électrique Température ambiante Gamme de mesure Raccordement électrique Raccordement de l'appareil 6.1.1 Compensation de potentiel Si nécessaire, établir une compensation de potentiel à l' a ide du raccord process ou de la bride de mise à la terre fourni par le client.
- Page 18 Raccordement électrique Micropilot FMR43 IO-Link 6.1.6 Pouvoir de coupure • État de commutation ON : I ≤ 200 mA ; État de commutation OFF : I < 0,1 mA • Cycles de commutation : > 1 · 10 • Chute de tension PNP : ≤ 2 V •...
- Page 19 Micropilot FMR43 IO-Link Raccordement électrique 2 fils 0.5A A0052660 Tension d' a limentation L+, fil brun (BN) OUT (L-), fil blanc (WH) 3 fils ou 4 fils OUT2 0.5A OUT1 L– A0052457 Tension d' a limentation L+, fil brun (BN)
- Page 20 Les différences entre la structure des menus de configuration de l' a fficheur local et des outils de configuration Endress+Hauser FieldCare ou DeviceCare peuvent être résumées comme suit : L' a fficheur local comporte un menu réduit permettant de configurer les paramètres de base de l' a ppareil.
- Page 21 Micropilot FMR43 IO-Link Options de configuration 7.2.2 Rôles utilisateur et leurs droits d'accès Cet appareil prend en charge 2 rôles utilisateur : Maintenance et Opérateur • Le rôle utilisateur Maintenance (tel que livré au client) permet un accès en lecture/ écriture.
- Page 22 Options de configuration Micropilot FMR43 IO-Link LED de verrouillage des touches (5) • LED allumée : touches verrouillées • LED éteinte : touches déverrouillées 7.3.2 Configuration L' a ppareil est configuré en pressant brièvement la touche de configuration "E" (< 2 s) ou en la pressant et en la maintenant enfoncée (> 2 s).
- Page 23 Micropilot FMR43 IO-Link Options de configuration Accès au menu de configuration via afficheur local Fonctions : • Affichage des valeurs mesurées, messages d' e rreur et d' i nformation • Affichage d' u n symbole en cas d' e rreur •...
- Page 24 Options de configuration Micropilot FMR43 IO-Link I / O Off A0054848 Affichage de l' é tat de commutation pour les sorties OUT1 et OUT2 Si la sortie tout ou rien est active, le bouton devient jaune et l' a ffichage passe de "Off" à...
- Page 25 Pour plus d' i nformations sur FieldCare : voir le manuel de mise en service pour FieldCare DeviceCare Étendue des fonctions Outil pour connecter et configurer les appareils de terrain Endress+Hauser. Associé aux gestionnaires de type d' a ppareil (DTM), DeviceCare offre une solution pratique et complète. Pour plus de détails, voir Brochure Innovation IN01047S...
- Page 26 1. Entrer le nom d' u tilisateur : admin 2. Entrer le mot de passe initial : numéro de série de l' a ppareil Changer le mot de passe après la première connexion. Vous avez oublié votre mot de passe ? Contactez le SAV Endress+Hauser. Endress+Hauser...
- Page 27 L' é tat des sorties tout ou rien (SSC), la valeur mesurée (MDC) et l' é tat d' a ppareil étendu spécifique à Endress+Hauser sont transmis sous la forme de données de process via IO- Link. Les données de process sont transmises de manière cyclique conformément au IO- Link Smart Sensor Profile type 4.3.
- Page 28 IO-Link. Les valeurs de paramètre ou les états d' a ppareil peuvent être lus à l' a ide des données d' a ppareil. Tous les paramètres et données d' a ppareil (commandes Endress+Hauser et spécifiques IO-Link, ainsi que les commandes système) peuvent être trouvés dans la documentation séparée des paramètres de l' a ppareil.
- Page 29 Micropilot FMR43 IO-Link Mise en service Signaux de commutation Les signaux de commutation offrent un moyen simple de surveiller les valeurs mesurées par rapport aux dépassements de seuil. Chaque signal de commutation est clairement affecté à une valeur process et fournit un état.
- Page 30 Mise en service Micropilot FMR43 IO-Link Contrôle du montage et du fonctionnement Avant la mise en service du point de mesure, vérifier si les contrôles de montage et de raccordement ont été effectués : • Section "Contrôle du montage" • Section "Contrôle du raccordement"...
- Page 31 Micropilot FMR43 IO-Link Mise en service 3. Appuyer sur la touche "E" pendant plus de 4 secondes. La mise en service à touche unique est exécutée. La LED de mise en service à touche unique clignote pendant cette opération. La LED de verrouillage des touches et la LED Bluetooth sont éteintes.
- Page 32 Mise en service Micropilot FMR43 IO-Link 9.7.1 Établissement d'une connexion via FieldCare, DeviceCare et FieldXpert A0053130 4 Options pour la configuration à distance via IO-Link API (automate programmable industriel) Maître IO-Link Ordinateur avec outil de configuration p. ex. DeviceCare/FieldCare) FieldPort SFP20 Field Xpert SMT70/SMT77, smartphone ou ordinateur avec outil de configuration (p.
- Page 33 Micropilot FMR43 IO-Link Mise en service 1 → 2 → Language Language Hauptmenü Benutzerf... Diagnose English English Deutsch Deutsch Français Français Applikation Language A0052848 A0052850 A0052851 9.9.2 Outil de configuration Régler la langue d' a ffichage Système → Affichage → Language 9.10...
- Page 34 Mise en service Micropilot FMR43 IO-Link Dans le cas de produits avec un faible coefficient diélectrique, εr < 2 , le fond de la cuve peut être visible à travers le produit à des niveaux très bas (inférieurs au niveau C). Dans cette zone, il faut s' a ttendre à...
- Page 35 Micropilot FMR43 IO-Link Mise en service 9.10.4 Configuration de la surveillance de process Surveillance de process numérique (sortie tout ou rien) Il est possible de sélectionner des points de commutation et des points de switchback définis qui se comportent comme des contacts de fermeture ou d' o uverture selon qu' u ne fonction de fenêtre ou d' h ystérésis est configurée.
- Page 36 Mise en service Micropilot FMR43 IO-Link 100 % SP 1 A0054231 8 SSC, un point Hystérésis SP 1 Point de commutation Inactif Actif 100 % SP 2 SP 1 A0054232 9 SSC, fenêtre Hystérésis Fenêtre SP 2 Point de commutation avec la valeur mesurée inférieure SP 1 Point de commutation avec la valeur mesurée supérieure...
- Page 37 Micropilot FMR43 IO-Link Configuration Menu Système sous-menu Gestion utilisateur Le rôle utilisateur est changé de l' o ption Maintenance à l' o ption Opérateur sous : Système → Gestion utilisateur Annulation de la procédure de verrouillage via l'afficheur local/FieldCare/DeviceCare/ SmartBlue Après l' e ntrée du mot de passe, il est possible d' a ctiver la configuration des paramètres de...
- Page 38 Diagnostic et suppression des défauts Micropilot FMR43 IO-Link 10.3 Heartbeat Technology (en option) 10.3.1 Heartbeat Verification Assistant "Heartbeat Verification" Cet assistant est utilisé pour procéder à une vérification automatique des fonctionnalités de l' a ppareil. Les résultats peuvent être documentés comme un rapport de vérification.
- Page 39 (uniquement si le mot de passe n' a pas été modifié au préalable par l' u tilisateur) Si le mot de passe a été oublié, contacter le SAV Endress+Hauser (www.addresses.endress.com) La connexion via SmartBlue n'est pas possible •...
- Page 40 Diagnostic et suppression des défauts Micropilot FMR43 IO-Link 11.1.4 Tests supplémentaires Si aucune cause claire de l' e rreur ne peut être identifiée ou si la source du problème peut être à la fois l' a ppareil et l' a pplication, les tests supplémentaires suivants peuvent être effectués :...
- Page 41 Micropilot FMR43 IO-Link Diagnostic et suppression des défauts 11.2 Informations de diagnostic sur la LED d'état de fonctionnement A0052452 LED d' é tat de fonctionnement • La LED d' é tat de fonctionnement est allumée en permanence en vert : tout est en ordre •...
- Page 42 Diagnostic et suppression des défauts Micropilot FMR43 IO-Link Événement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. F801 Supply voltage A0052453 Symbole d' é tat Signal d' é tat Numéro d' é...
- Page 43 Micropilot FMR43 IO-Link Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Electronique principale 1. Redémarrer appareil Alarm défectueuse 2. Contacter service après-vente Electronique principale Remplacer électronique...
- Page 44 Diagnostic et suppression des défauts Micropilot FMR43 IO-Link Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Enregistrement Enregistrement map en cours Warning suppression Veuillez patienter Diagnostic du process Tension d' a limentation...
- Page 45 Micropilot FMR43 IO-Link Diagnostic et suppression des défauts Outre le temps de fonctionnement au moment de l' a pparition de l' é vénement, chaque événement est également associé à un symbole qui indique si l' é vénement s' e st produit ou est terminé...
- Page 46 Diagnostic et suppression des défauts Micropilot FMR43 IO-Link Evénement Texte d'événement d'information I1445 Échec vérification appareil I1461 Échec: vérification capteur I1512 download démarré I1513 Download fini I1514 Upload démarré I1515 Upload fini I1551 Erreur affectation corrigée I1552 Échec: vérif. électronique principal I1554 Séquence sécurité...
- Page 47 Tenir compte de l' i ndice de protection de l' a ppareil. Réparation 13.1 Informations générales 13.1.1 Concept de réparation Le concept de réparation Endress+Hauser est élaboré de telle manière que les réparations ne peuvent être effectuées que par le remplacement de l' a ppareil. Endress+Hauser...
- Page 48 Accessoires Micropilot FMR43 IO-Link 13.1.2 Remplacement d'un appareil Après le remplacement de l' a ppareil, les paramètres précédemment enregistrés peuvent être copiés sur l' a ppareil nouvellement installé. Dans IO-Link, tous les paramètres qui sont visibles dans l' I O-DD peuvent être transférés vers un nouvel appareil (voir le document Description des paramètres de l' a ppareil).
- Page 49 Outil de configuration pour appareils de terrain IO-Link, HART, PROFIBUS et FOUNDATION Fieldbus DeviceCare peut être téléchargé gratuitement sur www.software-products.endress.com. Il faut s' e nregistrer sur le Portail de Logiciels Endress+Hauser pour télécharger l' a pplication. Information technique TI01134S 14.3 FieldCare SFE500 Outil d' A sset Management basé...
- Page 50 Accessoires Micropilot FMR43 IO-Link 14.5 Field Xpert SMT70 Tablette PC hautes performances, universelle, pour la configuration des appareils en zone Ex 2 et en zone non Ex Pour plus de détails, voir "Information technique" TI01342S 14.6 Field Xpert SMT77 Tablette PC hautes performances, universelle, pour la configuration des appareils en zone Ex 1 Pour plus de détails, voir "Information technique"...
- Page 51 Micropilot FMR43 IO-Link Caractéristiques techniques Caractéristiques techniques 15.1 Entrée 15.1.1 Grandeur mesurée La grandeur mesurée est la distance entre le point de référence et la surface du produit. Le niveau est calculé sur la base de "E", la distance vide entrée.
- Page 52 Caractéristiques techniques Micropilot FMR43 IO-Link 100% A0051658 Extrémité de l' a ntenne + 10 mm (0,4 in) Gamme de mesure utile 50 … 80 mm (1,97 … 3,15 in) ; produit avec ε ≤ 2 Hauteur de la cuve Point de référence de la mesure, varie en fonction du système d' a ntenne (voir la section Construction mécanique)
- Page 53 Micropilot FMR43 IO-Link Caractéristiques techniques point zéro doit être positionné à une distance C au-dessus du fond de la cuve dans ces applications (voir figure). Les classes de produits pour les liquides et la gamme de mesure possible en fonction de l' a pplication et de la classe de produit sont décrites ci-dessous.
- Page 54 Caractéristiques techniques Micropilot FMR43 IO-Link Raccord process MNPT/G 1½, NEUMO BioControl D50, 80 GHz dans une cuve de stockage Classe de produits Gamme de mesure A (ε 1,4 … 1,9) 6 m (20 ft) B (ε 1,9 … 4) 11 m (36 ft) C (ε...
- Page 55 Micropilot FMR43 IO-Link Caractéristiques techniques Raccords process ½ et M24,180 GHz dans une cuve tampon Classe de produits Gamme de mesure A (ε 1,4 … 1,9) 7 m (23 ft) B (ε 1,9 … 4) 10 m (33 ft) C (ε...
- Page 56 Caractéristiques techniques Micropilot FMR43 IO-Link Raccords process TriClamp 1½, TriClamp 2, 80 GHz dans une cuve avec agitateur Classe de produits Gamme de mesure A (ε 1,4 … 1,9) 4 m (13 ft) B (ε 1,9 … 4) 7 m (23 ft) C (ε...
- Page 57 Micropilot FMR43 IO-Link Caractéristiques techniques 15.1.4 Puissance de transmission • Puissance maximale : <1,5 mW • Puissance de sortie moyenne : <70 µW 15.2 Sortie 15.2.1 Signal de sortie • 2 sorties, configurables comme sortie tout ou rien, sortie analogique ou sortie IO-Link •...
- Page 58 Caractéristiques techniques Micropilot FMR43 IO-Link R Lmax [ ] W 1022 U – 12V R Lmax £ 23 mA A0052603 Alimentation électrique 12 … 30 V résistance de charge maximale Lmax Tension d' a limentation Si la charge est trop élevée : •...
- Page 59 Micropilot FMR43 IO-Link Caractéristiques techniques °F °C °C °F A0054838 10 Température ambiante T dépendant de la température de process T –40 °C (–40 °F) +80 °C (+176 °F) +80 °C (+176 °F) +80 °C (+176 °F) +150 °C (+302 °F) +40 °C (+77 °F)
- Page 60 Caractéristiques techniques Micropilot FMR43 IO-Link +130 °C (+266 °F) –40 °C (–40 °F) –40 °C (–40 °F) –40 °C (–40 °F) Températures jusqu' à Tp : +150 °C (+302 °F) et Ta : +40 °C (+77 °F) possibles pendant un maximum de 20 min 15.3.2...
- Page 61 Micropilot FMR43 IO-Link Caractéristiques techniques 15.4 Process 15.4.1 Gamme de pression de process Indications de pression AVERTISSEMENT La pression maximale pour l'appareil dépend de son composant le moins résistant à la pression (ces composants sont : raccord process, pièces ou accessoires montés en option).
- Page 62 Caractéristiques techniques Micropilot FMR43 IO-Link Raccord process M24, 316L Antenne 80 GHz, PEEK/antenne 180 GHz, PTFE Joint Gamme de pression de process –10 … +150 °C (14 … +302 °F) –1 … 20 bar (–14,5 … 290 psi) EPDM –40 … +150 °C (–40 … +302 °F) –1 …...
- Page 63 Micropilot FMR43 IO-Link Caractéristiques techniques 15.5 Caractéristiques techniques supplémentaires Information technique actuelle : site Internet Endress+Hauser : www.endress.com → Télécharger. Endress+Hauser...
