2 CARACTÉRISTIQUES D'INSTALLATION
2.1
TABLE D'INSTALLATION DU M-SC3.5

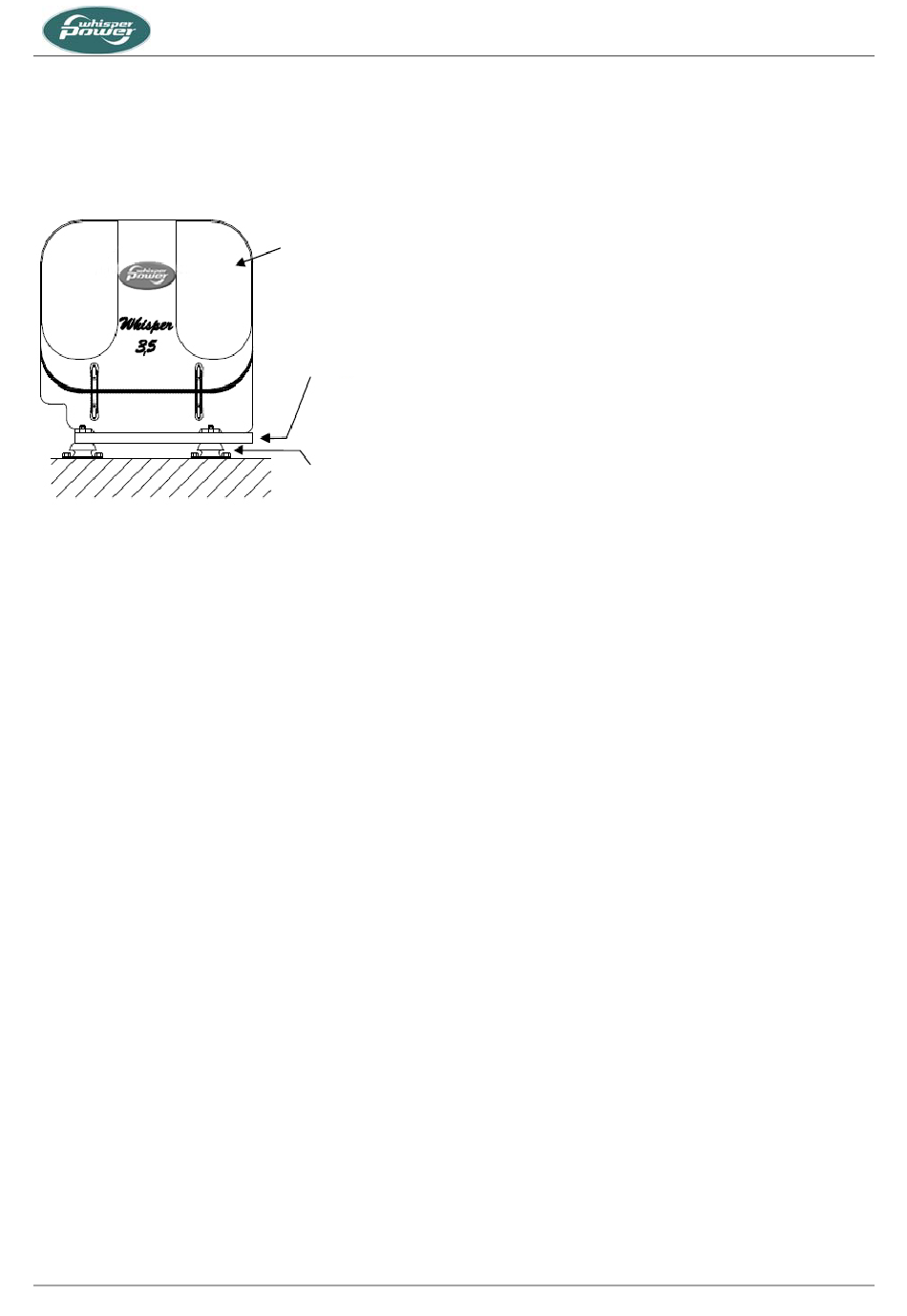

Figure 22
1
installer la plaque de base en acier entre la coque du
bateau et le groupe, avec 4 amortisseurs (réf. à fig.
22) "plaque de base''.
2
monter le groupe directement sur la plaque de base.
3
raccorder l'entrée d'eau (de mer) au filtre.
4
raccorder le dispositif d'échappement.
5
raccorder une mise à l'air libre ou `anti-siphon ' sur le
circuit de refroidissement, au besoin.
6
raccorder la canalisation d'alimentation de carburant
au séparateur d'eau/ filtre fuel.
7
raccorder la canalisation de retour de carburant au
réservoir.
8
connecter le panneau à distance (fiche à mettre).
9
connecter le câble CA de la boîte CA au sélecteur ou
au Masterswitch de source d'énergie.
10 connecter le positif et le négatif de la batterie de
démarrage 12V aux câbles de batterie.
11 installer un chargeur de batterie de WhisperPower
(option)
FR / M-SC3.5 / Novembre 2010
Groupe
électrogène
Plaque de base
Amortisseurs
2.2
MISE EN SERVICE
1
contrôler si un anti-siphon (mise à l'air libre) est
nécessaire et a été installé, que son drain est sans
courbure et que l'air peut entrer librement.
2
ouvrir la vanne d'entrée d'eau de mer et vérifier tous
les raccordements d'eau. Vérifier si le filtre est installé
au-dessus du niveau d'eau de mer.
3
contrôler si la ligne d'échappement est correctement
installée. Vérifier en outre la hauteur minimale requise
de 600 mm au-dessus du niveau de la mer de la
boucle d'échappement (col de cygne ou séparateur).
Vérifier la longueur du tuyau d'échappement, le
diamètre du tuyau d'échappement, la position du
waterlock et la montée maximale.
4
ouvrir la vanne d'écoulement d'eau de mer (si et
après séparateur) et vérifier tous les raccordements
d'eau.
5
contrôler les câbles CA et la mise à la terre.
6
contrôler si un disjoncteur CA est installé avant ou
après le sélecteur de source d'énergie. Quand il y a
seulement un seul circuit, employer le disjoncteur
pour déconnecter le groupe du réseau.
7
contrôler tous les raccordements CC, contrôler si le
coupe batterie est fermé électriquement.
8
ouvrir la vanne de carburant et purger la ligne de
carburant. Assurez-vous qu'il y a suffisamment de
carburant. Les groupes électrogènes WhisperPower
sont
auto
purgeur.
fonctionnement, ouvrir la vis de purge sur la pompe
de fuel haute pression. Pousser le bouton Start
activant le système électrique et activant la pompe
fuel. Quand plus de temps est nécessaire pour
purger, presser "start" depuis le tableau sur le
générateur lui-même (pas sur le tableau à distance)
aussi longtemps qu'il faut pour purger le système.
Resserrer la vis de purge quand aucune autre bulle
d'air n'est expulsé. Vérifier s'il n'y a aucune fuite d'air
dans la canalisation d'alimentation de carburant, et
contrôler si la montée de carburant est inférieure à 1
mètre depuis le réservoir. Vérifier s'il n'y a pas d'air
dans le filtre séparateur d'eau du carburant.
9
contrôler si l'entrée d'air du cocon n'est pas bloquée.
CARACTÉRISTIQUES D'INSTALLATION
Pour
vérifier
le
bon
17
