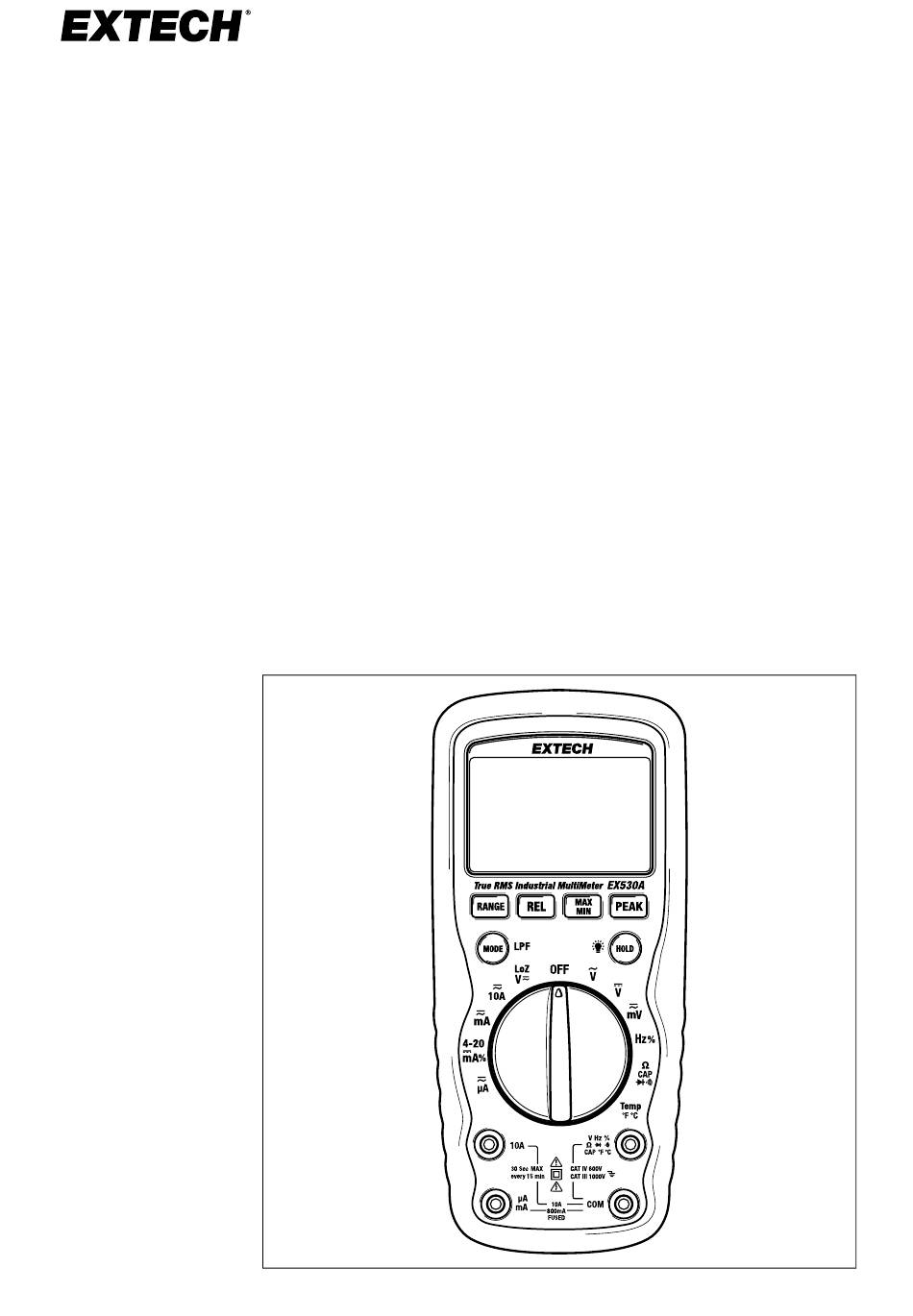

- Page 1 Démarrage rapide Multimètre industriel True MODÈLE EX530A...
- Page 2 Démarrage rapide (FR) INTRODUCTION L'Extech EX530A mesure les paramètres suivants : tension CA/CC, courant CA/CC, résistance/continuité, capacité, fréquence/cycle de service, diode et température. Les fonctions de mesure supplémen- taires incluent un mode de contrôle de processus de 4 à 20 mA, un mode de tension à...
- Page 3 SÉCURITÉ AVERTISSEMENT • Une utilisation incorrecte de cet appareil peut entraîner des dommages matériels, des chocs électriques, des blessures ou la mort. Téléchargez, lisez et comprenez le manuel d'utilisation avant utilisation. • Soyez prudent lorsque vous travaillez avec des signaux > 60 V CC ou 30 V CA RMS.
- Page 4 Tension CA/CC et tension LoZ 500 V CC et CA RMS Fréquence, résistance, capacité, diode, 250 V CC et CA RMS température ÉTAPES RAPIDES 1. Branchez les prises des cordons de mesure sur les prises situ- ées au bas de l'appareil de mesure. 2.
- Page 5 BOUTONS DE COMMANDE Appuyez longuement sur LPF pour activer/désactiver le filtre passe-bas (LPF). Appuyez longuement à nouveau pour quitter cet écran. Appuyez brièvement sur MODE pour sélectionner un autre mode pour la fonction utilisée. Appuyez brièvement sur ce bouton pour figer/libérer le relevé. Appuyez longuement sur ce bouton pour activer/désactiver le rétroéclairage.
- Page 6 DESCRIPTION DE L’AFFICHAGE Plage automatique. Maintien de données. Capture de la valeur PEAK. Relevés maximum et minimum. Filtre passe-bas. Relevé de mesure. État des piles. Graphique à barres hors plage. Graphique à barres. 10. Faible impédance. 11. Courant alternatif. 12. Polarité négative. 13.
- Page 7 MIN indiquent le mode sélectionné. Appuyez longuement sur le bouton MAX/MIN pour quitter cet écran. Relevés PEAK Appuyez sur le bouton PEAK. L'icône PEAK MAX s'affiche et le re- levé indique le signal maximum capturé. Appuyez à nouveau pour afficher le signal minimum (PEAK MIN). Appuyez à nouveau pour afficher la valeur MAX moins MIN (PEAK MAX MIN).
- Page 8 1. Tournez le commutateur de fonction sur la fonction souhaitée. Utilisez le bouton MODE pour sélectionner la résistance, la continuité, la diode ou la capacité selon les besoins. 2. Insérez la fiche noire du cordon de mesure dans la prise COM négative.
- Page 9 MESURE DU COURANT Les mesures de courant s'effectuent en plaçant les cordons de me- sure en série avec le circuit testé. AVERTISSEMENT N'effectuez pas de mesures de courant de 10 A pendant plus de 30 secondes. 1. Tournez le commutateur de fonction sur la fonction souhaitée. Utilisez le bouton MODE pour sélectionner le mode CA ou CC.
- Page 10 3. Touchez la surface testée avec la pointe de la sonde. Relevez la mesure de la température sur l'écran. SPÉCIFICATIONS DE BASE Pour obtenir les spécifications complètes, téléchargez le manuel d'utilisation. Affichage Écran LCD rétroéclairé avec graphique à barres Indication de dépas- Affichage OL sement de plage Alimentation sur...
- Page 11 #NAS100180; r. AD/96053/96066; fr-FR...
- Page 12 Retours (RMA) : https://customer.flir.com/Home GARANTIE Teledyne FLIR garantit cet instrument de marque Extech contre tout défaut de pièces et de fabrication pendant trois ans à compter de la date d'expédition. Pour consulter le texte complet de la garantie, veuillez visiter le site d'assistance, lien ci-dessous.
