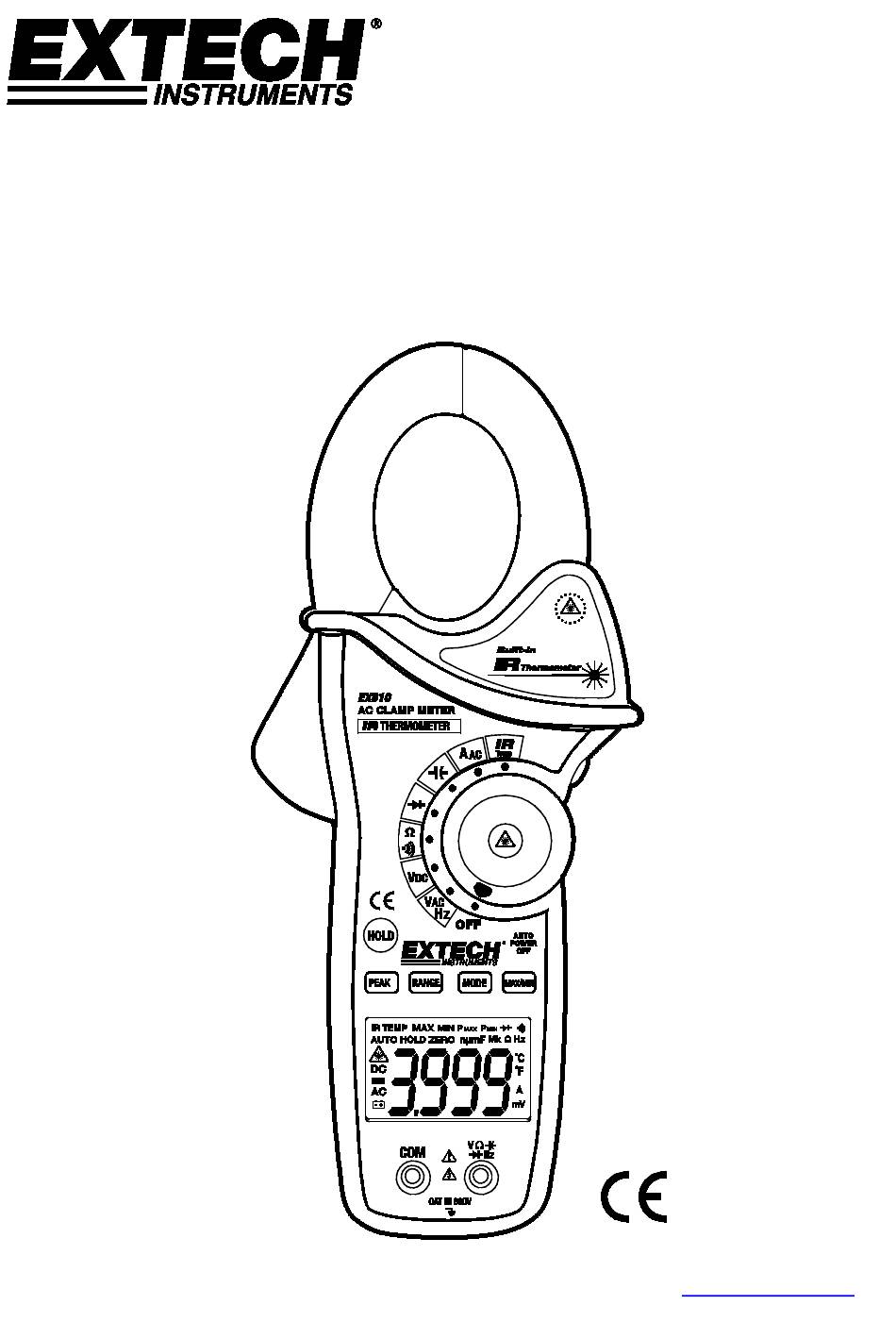

- Page 1 Manuel de l'utilisateur Extech EX810 Multimètre à pinces de 1000 ampères avec thermomètre infrarouge Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
-
Page 2: Avertissements
Introduction Félicitation pour l’achat du Extech EX810, votre multimètre à pinces de 1 000 ampères. Ce multimètre mesure la tension c.a./c.c., le courant c.a.., la résistance, la capacité, la fréquence, la diode, la continuité, et par infrarouge sans contact. Cet appareil est livré entièrement testé et calibré... - Page 3 AVERTISSEMENTS • L’utilisation inappropriée de ce mètre peut causer des dommages, chocs, blessures ou mort. Lisez et comprenez le présent manuel avant d’utiliser le mètre. • Pour toutes les mesures, utilisez toujours la catégorie (CAT) de tension de mesure approuvée et les câbles de tests, sondes de test et adaptateurs nominaux recommandés.
- Page 4 Description Description du détecteur 1. Pinces de courant 2. Déclencheur d’ouverture des pinces 3. Touche de rétroéclairage 4. Crête 5. Gamme 6. Écran ACL rétroéclairé 7. Bornes d’entrée des connexions d’essai 8. Thermomètre infrarouge et pointeur laser (arrière 9. Touche de maintien des données 10.
-
Page 5: Fonctionnement
Fonctionnement NOTES : Lire et comprendre tous les avertissements et toutes les mises en garde de ce guide d’utilisation avant d’utiliser ce multimètre. Régler le commutateur de sélection des fonctions à la position OFF lorsque le multimètre n’est pas en utilisation. Mesures du courant c.a. - Page 6 Mesures de la résistance Note : Enlevez l’alimentation avant de procéder aux mesures de résistance Insérez la connexion d’essai noire dans la borne COM négative et la rouge dans la borne positive Ω. Réglez le commutateur des fonctions à la position Ω. Touchez les extrémités de la sonde d’essai autour du circuit ou de la composante sous essai.
- Page 7 Mesures de continuité Insérez la connexion d’essai noire dans la borne COM négative et la rouge dans la borne positive Ω. Réglez le commutateur des fonctions à la position •) Utilisez la touche MODE pour sélectionner « Continuity » . Les icônes d’affichage •) changeront lorsque la touche MODE sera enfoncée.
- Page 8 Mesures de température infrarouge sans contact Réglez le commutateur de fonctions à la position IR Temp. Dirigez le capteur infrarouge (arrière du multimètre) vers la surface à mesurer. Enfoncezla touche au centre du commutateur des fonctions rotatif pour activer le pointeur laser et identifier la zone de la surface à...
- Page 9 Maintien des données Pour immobiliser la lecture sur l’écran ACL, enfoncez la touche HOLD. Lorsque le maintien des données est activé, l’icône HOLD s’affiche à l’écran ACL. Enfoncez à nouveau la touche HOLD pour retourner à un fonctionnement normal. Maintien de la crête La fonction de maintien de la crête capte la tension ou le courant c.a.
-
Page 10: Entretien
Entretien AVERTISSEMENT : Afin d’éviter les chocs électriques, débranchez le multimètre de tout circuit, retirez les connexions d’essai des bornes d’entrée, et mettez hors tension (OFF) le multimètre avant d’ouvrir le boîtier. Ne pas faire fonctionner le multimètre avec un boîtier ouvert. Nettoyage et entreposage Essuyez périodiquement le boîtier avec un linge humide et un détergent doux;... -
Page 11: Spécifications
Spécifications Fonction Gamme et résolution Précision (% de la lecture + chiffres) Courant c.a. 400 A c.a. ± (2,5 % + 8 d) 50/60 Hz 1 000 A c.a. ± (2,8 % + 5 d) 400 mV c.a. ± (1 % + 10 d) 4 000 V c.a. - Page 12 IEC1010-1 (2001): EN61010-1 (2001) catégorie de survoltage III 600 V, pollution degré 2. Avis de brevet Brevet américain 7163336 Copyright © 2013-2017 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO-9001 Certified www.extech.com EX810A-fr-FR_v5.1 5/17...
