Manuels Connexes pour Extech MG302
Sommaire des Matières pour Extech MG302

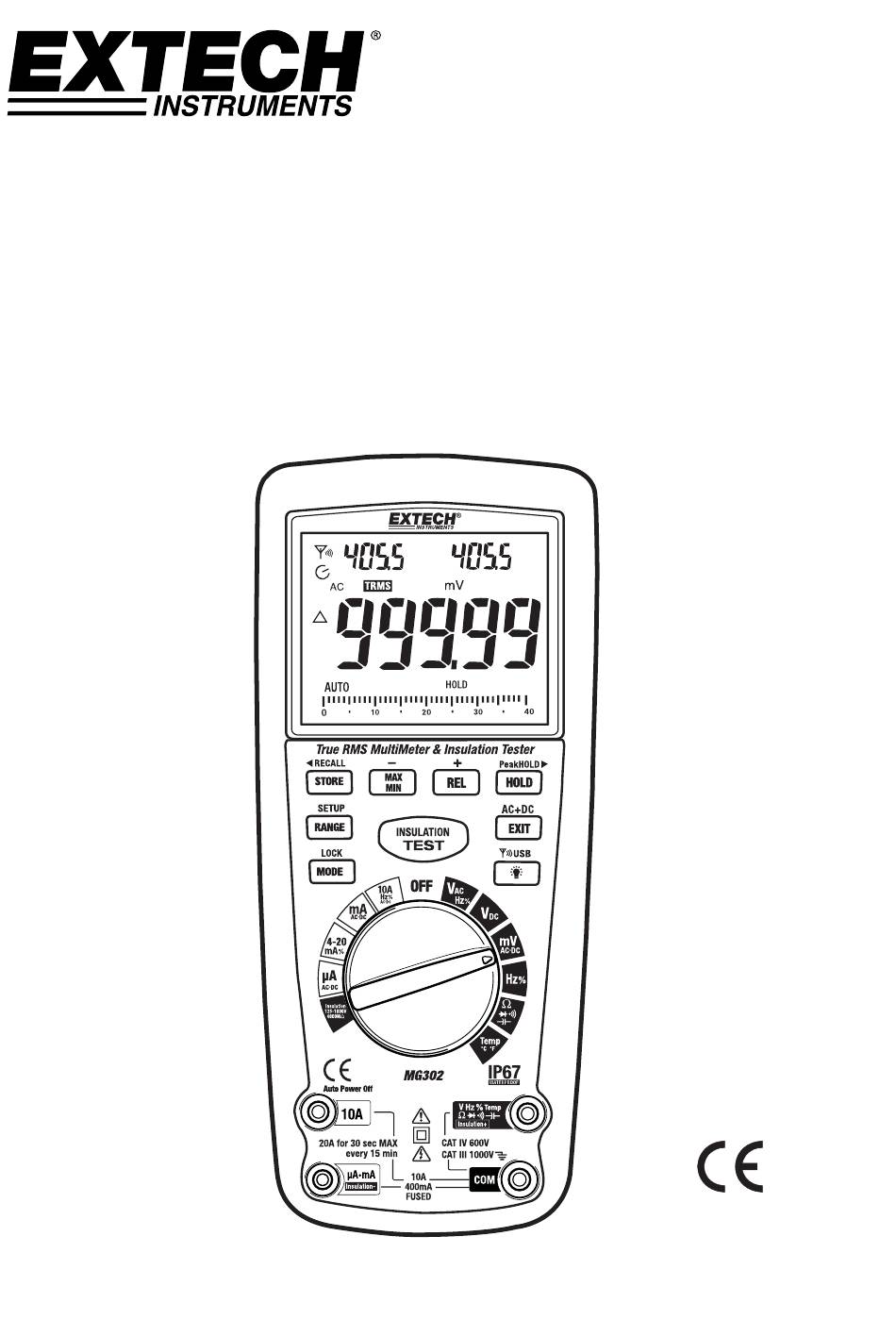

- Page 1 Manuel d’utilisation Multimètre à valeur efficace vraie et testeur d’isolation sans fil Modèle MG302...
- Page 2 SURTENSION CATEGORIE IV Les équipements de SURTENSION CATEGORIE IV sont utilisés au niveau de la source de l’installa tion. Remarque : on peut citer comme exemples, les compteurs d’électricité et les équipements de protection contre les surintensités au primaire MG302-fr-FR_v2.4 6/16...
-
Page 3: Instructions De Securite
N’utilisez JAMAIS l’appareil tant que le couvercle arrière ainsi que le couvercle du compartiment à pile et des fusible ne sont pas en place et solidement fermés. Si l’équipement fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu'il offre peut être compromise. MG302-fr-FR_v2.4 6/16... -
Page 4: Contrôles Et Jacks
Degrés Fahrenheit ºC Degrés Celsius Maximum Minimum Numéro de série seconde Paramètre de configuration AC +DC Courant alternatif + courant continu TRMS Valeur efficace vraie Mémorisation Rappel AUTO Gamme automatique Mise hors tension automatique activée Rétro-éclairage Affichages auxiliaires MG302-fr-FR_v2.4 6/16... -
Page 5: Mesures De Tension Dc
Appuyez et maintenez enfoncé le bouton MODE pendant 2 secondes jusqu’à indication de « Hz ». Lisez la fréquence sur l’affichage principal. Appuyez à nouveau sur le bouton MODE jusqu’à indication de « % ». Lisez le pourcentage de cycle de service sur l’affichage principal. MG302-fr-FR_v2.4 6/16... -
Page 6: Mesures De Tension Mv
En modes de mesure V AC, mV (AC), 10 A (AC), mA (AC) et uA (AC), appuyez sur le bouton EXIT pendant 2 secondes pour accéder au mode de test AC+DC. L’écran LCD affiche l’icône AC+DC. Appuyez sur EXIT pour quitter ce mode. MG302-fr-FR_v2.4 6/16... - Page 7 Mettez les pointes de sonde en contact avec le circuit ou la partie du circuit à tester. Il est conseillé de déconnecter un des côtés du circuit testé afin d’éviter que le reste de l’installation ne fausse la mesure. Lisez la résistance affichée sur l’écran. MG302-fr-FR_v2.4 6/16...
-
Page 8: Verification De La Continuite
Insérez la fiche banane du fil d'essai rouge dans la prise positive V. Appuyez sur le bouton MODE pour afficher « F ». Placez les fils d’essai sur le condensateur à tester. Lisez la valeur de la capacité sur l’affichage. MG302-fr-FR_v2.4 6/16... -
Page 9: Mesures De La Frequence (Cycles De Service) (Electronique)
Hz. Placez les pointes de la sonde d’essai sur le circuit testé. Lisez la fréquence affichée. Appuyez sur le bouton MODE pour afficher « % » sur l'écran. Lisez le pourcentage de cycle de service sur l’affichage. MG302-fr-FR_v2.4 6/16... -
Page 10: Mesures De La Resistance D'isolation
L’appareil déchargera ultérieurement en interne le solde de la tension de test d’isolation. Remarque : Positionner le commutateur de fonctions sur une autre position de test ou appuyer sur le bouton EXIT annule le test de résistance d’isolation. RANGE MG302-fr-FR_v2.4 6/16... -
Page 11: Selection De Gamme Automatique/Manuelle
En modes de mesure V AC, mV (AC), 10 A (AC), mA (AC) et uA (AC), appuyez sur le bouton EXIT pendant 2 secondes pour accéder au mode de test AC+DC. L’écran LCD affiche l’icône AC+DC. Appuyez sur EXIT pour quitter ce mode. MG302-fr-FR_v2.4 6/16... -
Page 12: Retro-Eclairage
SUPPRESSION DE TOUTES LES DONNEES A partir de la position OFF, appuyez et maintenez enfoncé le bouton RANGE tout en mettant le commutateur de fonctions sur n’importe quelle position Relâchez le bouton RANGE. Le contenu de la mémoire a été effacé. MG302-fr-FR_v2.4 6/16... -
Page 13: Configuration
L’appareil émet un signal sonore lorsque la valeur mesurée est supérieure à la limite haute ou inférieure à la limite basse. INDICATEUR DE PILES USAGEES Lorsque l’icône s’affiche, cela signifie que les piles doivent être remplacées. MG302-fr-FR_v2.4 6/16... -
Page 14: Entretien
à un point de collecte désigné pour l'élimination des équipements électriques et électroniques. AVERTISSEMENT : Veillez à ne pas utiliser l’appareil tant que le couvercle du compartiment à pile n’est pas fermé solidement, afin d'éviter tout risque d’électrocution. MG302-fr-FR_v2.4 6/16... - Page 15 6. Replacez la pile, le couvercle du compartiment à piles ainsi que celui de l’appareil et revissez le tout. AVERTISSEMENT : afin d’éviter tout risque d’électrocution, ne pas utiliser le multimètre sans avoir au préalable remis en place le couvercle du compartiment à fusible et l’avoir correctement fermé. MG302-fr-FR_v2.4 6/16...
-
Page 16: Spécifications
Toutes les gammes de tension AC sont spécifiées de 5 à 100 % de la gamme REMARQUE : La précision nominale est déterminée à une température de 18 C à 28 C (65 F à 83 F) et à une humidité relative inférieure à 75 %. MG302-fr-FR_v2.4 6/16... - Page 17 0 mA = -25 %, 4 mA = 0 %, 20 mA = 100 %, 24 mA = 125 % la précision des mesures est constituée de deux éléments : Remarque : (% en lecture) – concerne la précision de la mesure du circuit. (+ chiffres) – concerne la précision du convertisseur analogique/numérique. MG302-fr-FR_v2.4 6/16...
- Page 18 +(4 % + 5) Remarque : la précision des mesures est constituée de deux éléments : (% en lecture) – concerne la précision de la mesure du circuit. (+ chiffres) – concerne la précision du convertisseur analogique/numérique. MG302-fr-FR_v2.4 6/16...
- Page 19 EN61010-1 et IEC61010-1 2 édition (2001) Catégorie IV 600 V et Catégorie III 1000 V ; Degré de pollution 2. Copyright © 2013‐2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com MG302-fr-FR_v2.4 6/16...
