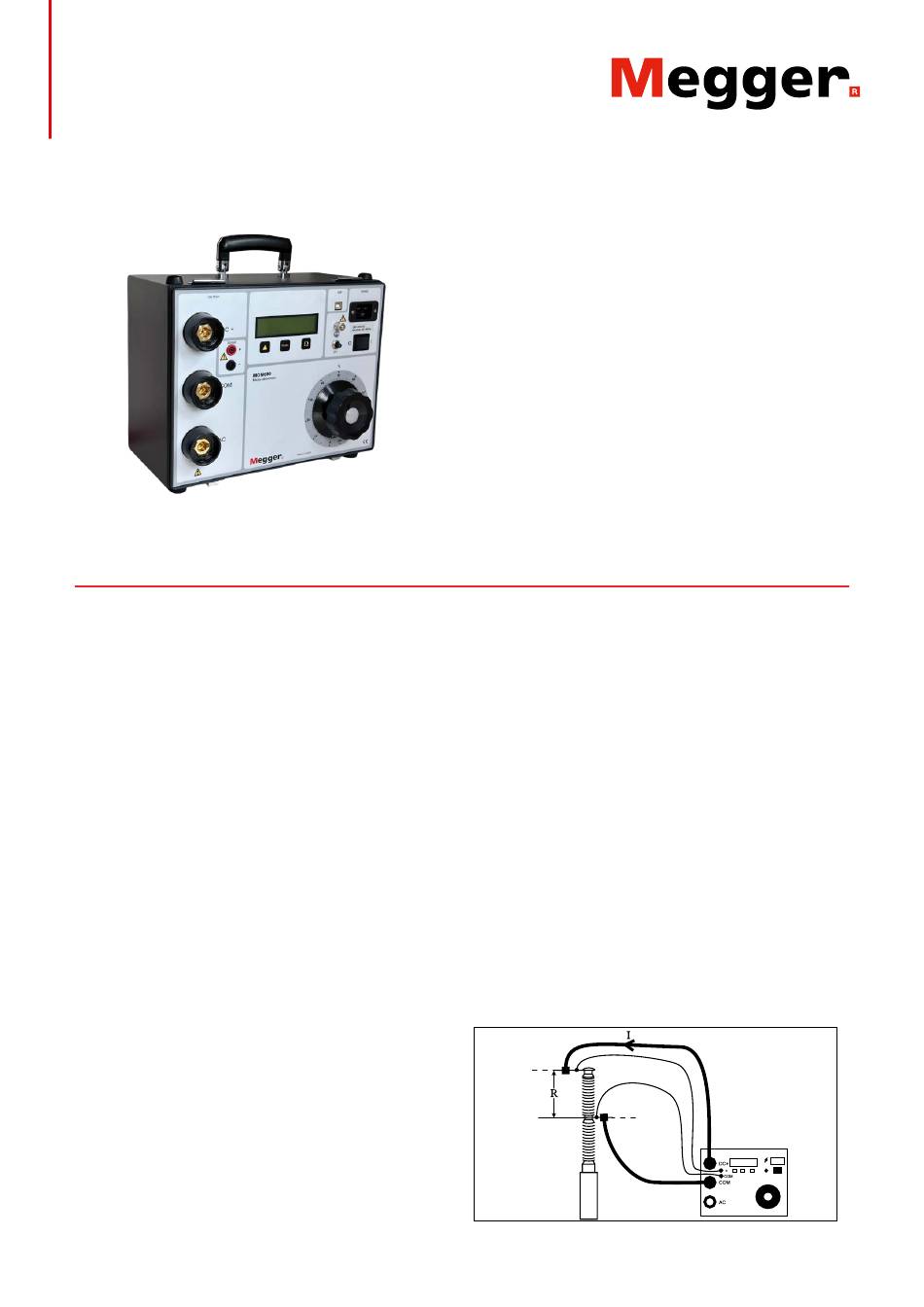

Megger MOM690 Guide Rapide

MOM690
Micro-ohmmètre
DESCRIPTION
La mesure de résistance est un élément important de l'entretien
des disjoncteurs et des interrupteurs - sectionneurs haute tension.
Depuis de nombreuses années, la gamme de produits de Pro-
gramma comprend des instruments de mesure des résistances des
contacts et d'autres éléments de transmission de courants forts.
Le logiciel intégré vous permet d'effectuer un test individuel ou une
série complète de tests et de stocker les résultats.
Le logiciel MOMWin™ proposé en option vous permet également
d'exporter les résultats de test vers un PC pour réaliser une analyse
et un rapport d'essai. Les plages sont réglées automatiquement, les
résistances sont mesurées en continu et les résultats des tests peu-
vent être automatiquement capturés à un courant de test prédéfini.
Rien n'est plus simple!
Après avoir testé un disjoncteur avec un TC monté dans son circuit
courant, c.à.d. des disjoncteurs "dead tank" et "GIS", certaines
normes recommandaient de démagnétiser le TC. Cette opération
délicate s'effectue aisément grâce à la sortie c.a. du MOM690™. La
sortie CA peut également être utilisée comme source de courant à
usage multiple dans des différentes applications.
Simple d'utilisation
„
Réglage automatique de la plage
„
Courant de sortie 800 A
„
EXEMPLE D'APPLICATION
IMPORTANT! Lisez le manuel de l'utilisateur avant d'utiliser
l'instrument.
Mesure de la résistance d'un disjoncteur
1. S'assurer que l'alimentation est coupée de part et d'autre du
disjoncteur.
2. Mettre le disjoncteur à la terre d'un côté et s'assurer de sa fer-
meture.
3. Relier le microhmmètre à la terre.
4. Lors des branchements, s'assurer que le commutateur ON/OFF
du microhmmètre est sur OFF.
5. Brancher les câbles d'intensité au + c.c. et aux bornes COM, et
les câbles de mesure aux entrées de mesure de part et d'autre
du disjoncteur, en s'assurant que les polarités sont respectées.
IMPORTANT: Les câbles de mesure doivent être branchés à
l'intérieur des câbles d'intensité;sans quoi la mesure peut être
erronée. Voir Fig.
6. Allumer le MOM690.
7. Choisir "AUTO" ou "MAN" avec le bouton <FUNC>.
8. Mettre le courant de sortie à zéro pour commencer la mesure.
9. Augmenter l'intensité jusqu'à la valeur souhaitée (par exemple
600 A).
10. Lire la valeur de résistance
