Megger MOM690 Fiche Technique

MOM690
Micro-ohmmètre
DESCRIPTION
La mesure de résistance est un élément important de l'entretien
des disjoncteurs et des interrupteurs - sectionneurs haute tension.
Depuis de nombreuses années, la gamme de produits de Pro-
gramma comprend des instruments de mesure des résistances des
contacts et d'autres éléments de transmission de courants forts.

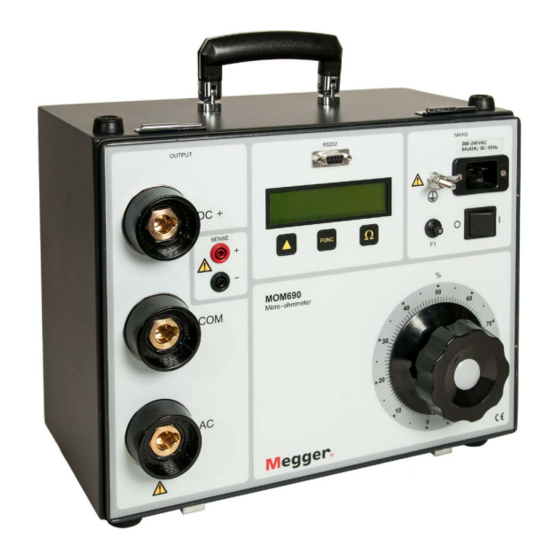

Le MOM690™ complète notre famille de micro-ohmmètres. En
plus de sa capacité à mesurer des intensités élevées, le MOM690™
offre des fonctions informatisées avec microprocesseur pour la
mesure, l'enregistrement et la présentation des résultats. Le logiciel
incorporé vous permet d'effectuer une simple mesure ou des séries
de mesures et d'enregistrer les résultats.
Le logiciel MOMWin™ proposé en option vous permet également
d'exporter les résultats de test vers un PC pour réaliser une analyse
et un rapport d'essai. Les échelles sont définies automatiquement,
les résistances sont mesurées en continu et les résultats des essais
peuvent être gelés sur une intensité de test préalablement sélection-
née. Rien n'est plus simple!
Après avoir testé un disjoncteur avec un TC monté dans son circuit
courant, c.à.d. des disjoncteurs "dead tank" et "GIS", certaines
normes recommandaient de démagnétiser le TC. Cette opération
délicate s'effectue aisément grâce à la sortie c.a. du MOM690™. La
sortie CA peut également être utilisée comme source de courant à
usage multiple dans des différentes applications.
Simple d'utilisation
▪
▪
Réglage automatique de la plage
▪
▪
Logiciel MOM Win en option
▪
▪
EXEMPLE D'APPLICATION
IMPORTANT! Lisez le manuel de l'utilisateur avant d'utiliser
l'instrument.
Mesure de la résistance d'un disjoncteur
1. S'assurer que l'alimentation est coupée de part et d'autre du
disjoncteur.
2. Mettre le disjoncteur à la terre d'un côté et s'assurer de sa fer-
meture.
3. Relier le microhmmètre à la terre.
4. Lors des branchements, s'assurer que le commutateur ON/OFF
du microhmmètre est sur OFF.
5. Brancher les câbles d'intensité au + c.c. et aux bornes COM, et
les câbles de mesure aux entrées de mesure de part et d'autre
du disjoncteur, en s'assurant que les polarités sont respectées.

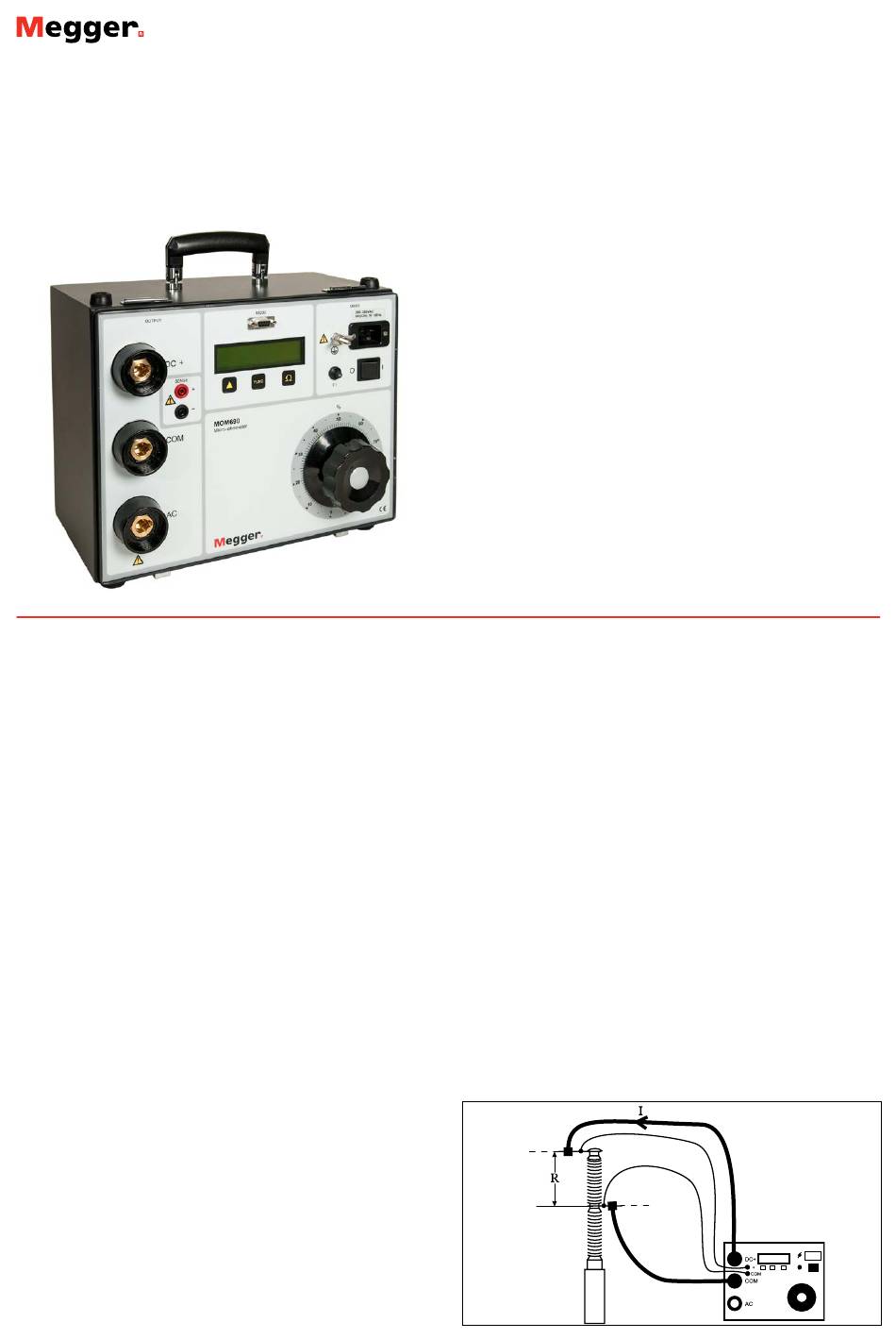

IMPORTANT: Les câbles de mesure doivent être branchés à
l'intérieur des câbles d'intensité;sans quoi la mesure peut être
erronée. Voir Fig.
6. Allumer le MOM690.
7. Choisir "AUTO" ou "MAN" avec le bouton <FUNC>.
8. Mettre le courant de sortie à zéro pour commencer la mesure.
9. Augmenter l'intensité jusqu'à la valeur souhaitée (par exemple
600 A).
10. Lire la valeur de résistance
