Guide d'installation ECL Comfort 210, application A266

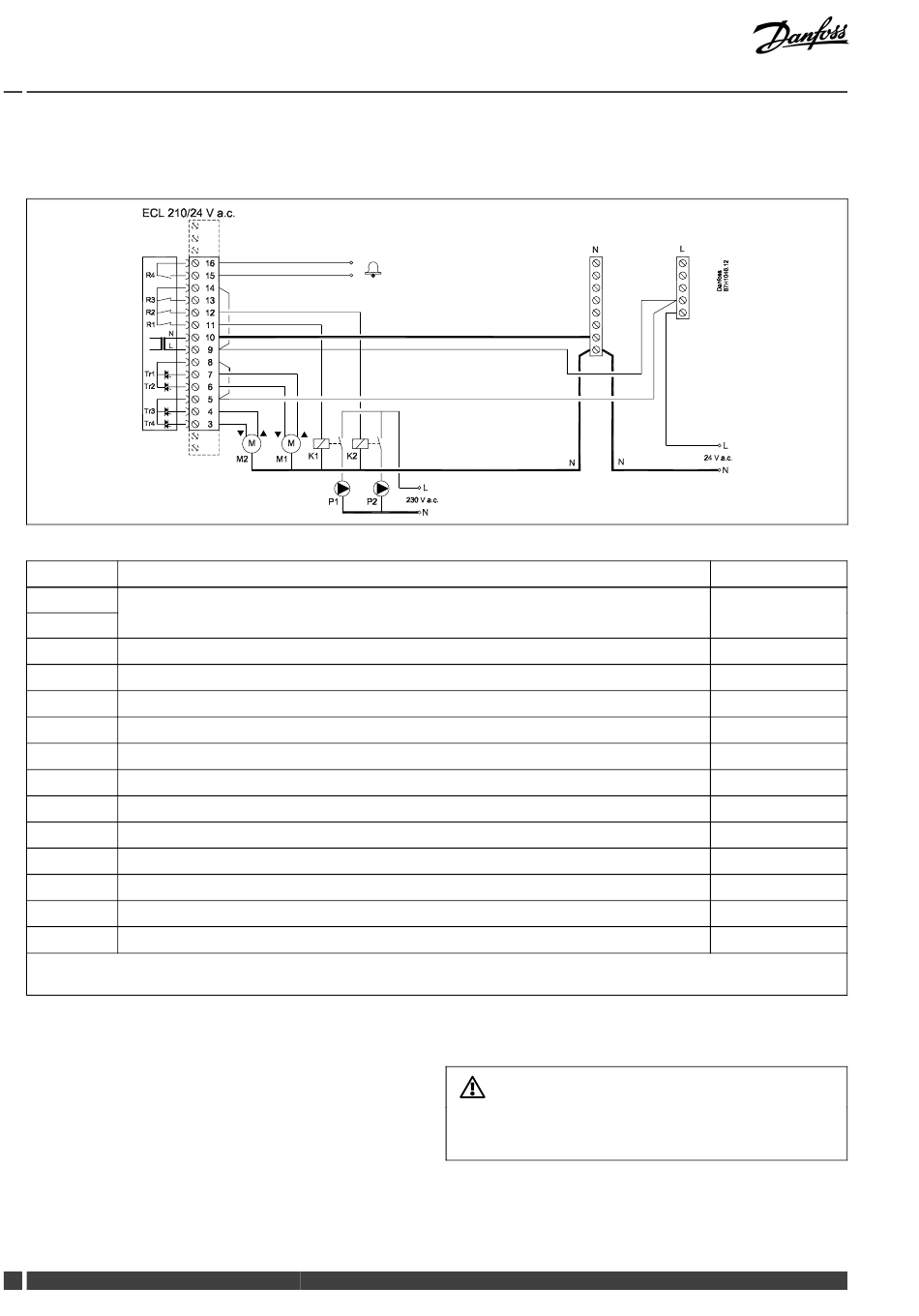

2.5.4 Raccordements électriques, 24 Vca, alimentation, pompes, vannes motorisées, etc.
Application A266.1 / A266.2 / A266.9
Terminal Description
16
Alarme
15
14
Phase pour la pompe de circulation
13
Ne pas utiliser
12 K2
Relais pour une pompe de circulation de 230 Vca, circuit 1
11
K1 Relais pour une pompe de circulation de 230 Vca, circuit 2
10 Tension d'alimentation 24 Vca - neutre (N)
9 Tension d'alimentation 24 Vca - phase (L)
8 M1
Phase pour la sortie de la vanne de régulation motorisée, circuit 2
7 M1 Actionneur : ouverture
6 M1
Actionneur : fermeture
5 M2
Phase pour la sortie de la vanne de régulation motorisée, circuit 1
4 M2
Actionneur : ouverture
3 M2
Actionneur : fermeture
* Contacts de relais : 4 A pour la charge ohmique, 2 A pour la charge inductive
Les relais auxiliaires K1 et K2 ont une tension de bobine de 24 Vca.
Ponts établis d'usine :
5 à 8, 9 à 14, L à 5 et L à 9, N à 10
20 DEN-SMT/DK
Ne connectez pas directement des composants alimentés à 230 Vca
à un régulateur alimenté à 24 Vca. Utilisez des relais auxiliaires (K)
pour séparer le 230 Vca du 24 Vca.
VI.KT.X1.04
Charge max.
4 (2) A / 24 Vca*
4 (2) A / 24 Vca*
4 (2) A / 24 Vca*
1 A / 24 Vca
1 A / 24 Vca
1 A / 24 Vca
1 A / 24 Vca
