Griglia fotoelettrica per ascensori AL20/AL40

Funzione RESET

7 Funzione RESET
Il reticolo luminoso, anche in caso di interruzione dell'erogazione di corrente mantiene
diverse informazioni. Tramite la funzione RESET è possibile ripristinare lo stato presente
alla consegna di tutte le memorie permanenti interne. Allo stato di consegna corrisponde
l'attivazione senza la luce. Si provoca un RESET, mantenendo il magnete in contatto
reed per più di 40 sec.
8 Ingresso di test
Mettendo una tensione positiva compresa fra +5V a UB+ sull'ingresso di test, vengono
disattivati i raggi di luce impiegati per la rilevazione, cioè le uscite del reticolo luminoso
reagiscono come se rilevassero un oggetto.
Per evitare in maniera affidabile malfunzionamenti (CEM, accoppia-
menti), l'ingresso di test non deve mai rimanere scollegato! Se
l'ingresso di test non è necessario deve essere collegato con UB-.
9

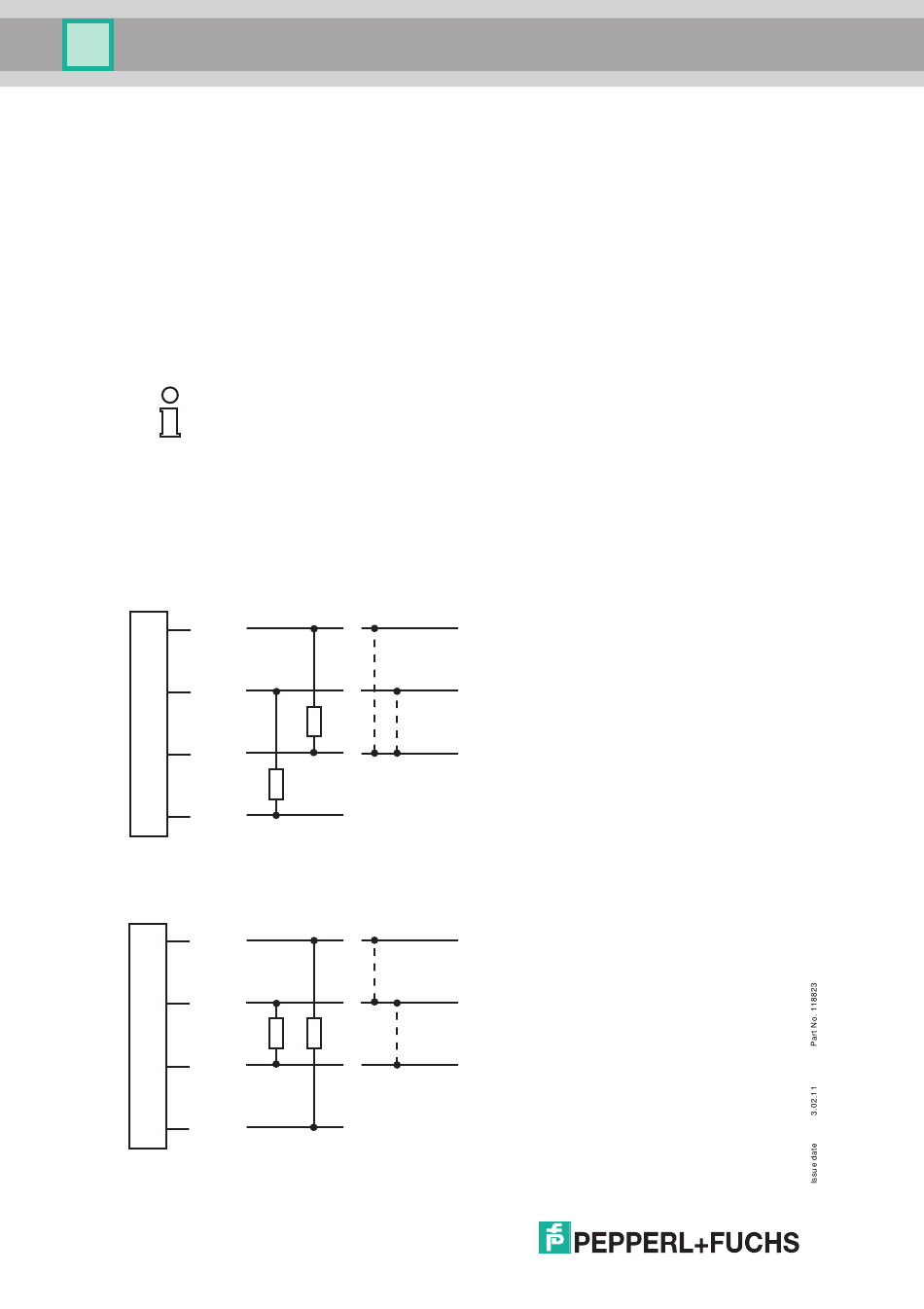

Allacciamento elettrico

9.1 Allacciamento un cavo rigido lungo 5m
L'allacciamento elettrico viene realizzato con un cavo rigido lungo 5000 mm (cavo per
cingolati) completo di conduttori con estremità aperte e numerate.
Opzione:
+UB
1
0 V
2
Q2
3
4 Q1
9.2 Allacciamento un Connettore M12
Opzione:
+UB
1
2
Q2
3 0 V
Q1
4
34
Ricevitore Trasmittente
disattivo
attivo
Test
L'ingresso di test
non deve mai
rimanere
scollegato!
Ricevitore Trasmittente
attivo
disattivo
Test
L'ingresso di test
non deve mai
rimanere
scollegato!
