Rejilla óptica para ascensores AL20/AL40
Display de detección y ayuda de ajuste

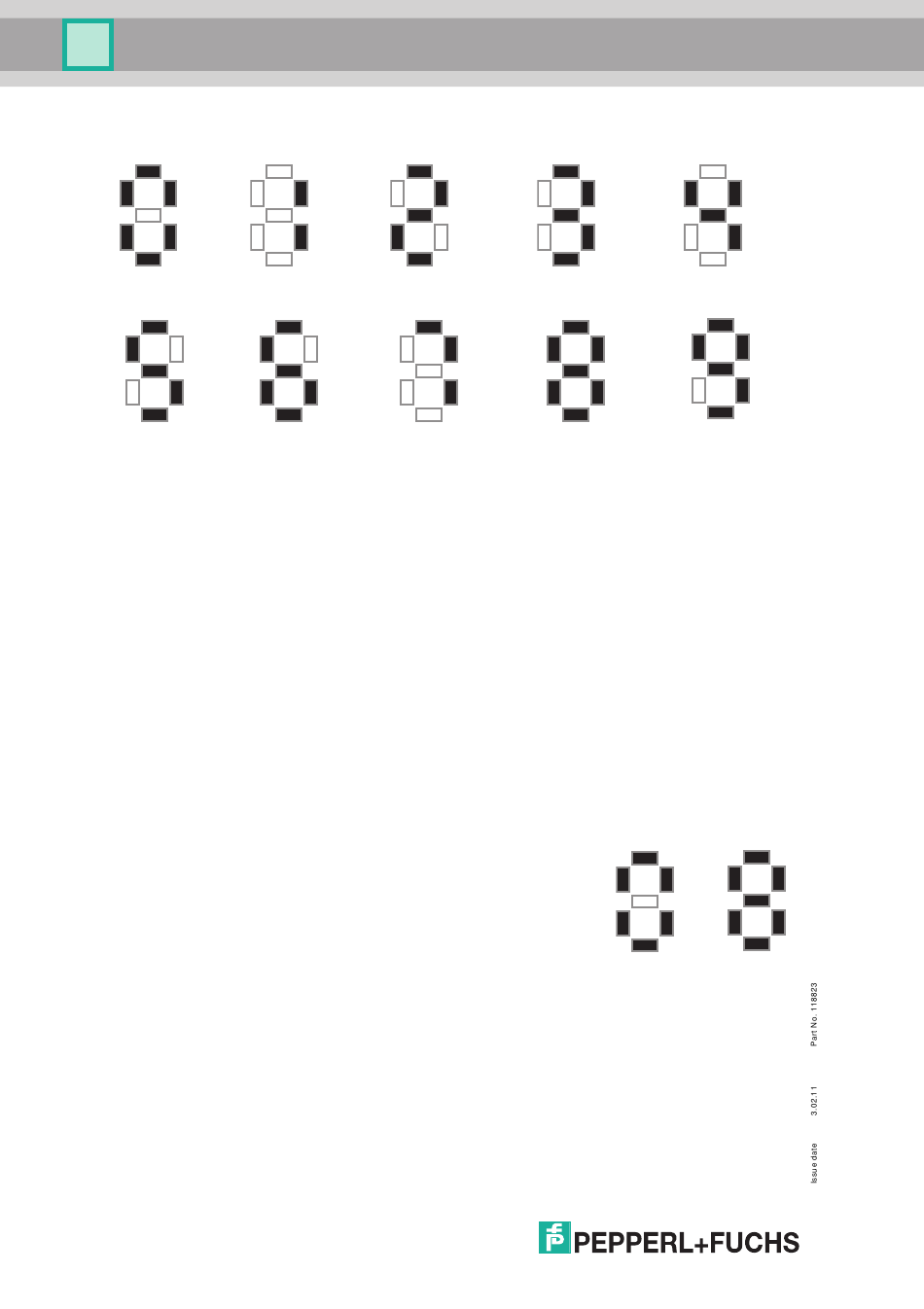

Representación de las cifras indicadas:
Display „0"
Display „5"
5 Display de detección y ayuda de ajuste
El display de detección es una función que sigue automáticamente al autotest; esta in-
dicación se mantiene activa durante aprox.10 minutos. Este tiempo es suficiente para
ejecutar un ajuste y un test de funcionamiento. Después de este tiempo el display se
apaga. Mediante la invocación del modo autotest puede accederse las veces necesarias
a una nueva indicación. La indicación no es visible en la operación normal para que la
rejilla óptica montada en función normal sea lo más discreta posible. Este comportami-
ento reduce, según nuestra experiencia, los daños y los intentos de sabotaje. El signifi-
cado de los 7 LEDs durante este modo operativo se describe a continuación.
Si sólo se ilumina un LED, para el usuario sería muy difícil de reconocer la posición cor-
respondiente en el display de 7 segmentos sin adoptar medidas especiales. Por esta ra-
zón se iluminan permanentemente a la izquierda y la derecha dos LEDs; así, la
orientación es muy fácil. Los tres LEDs restantes (arriba, centro, abajo) son ahora los
verdaderos indicadores de funciones.
• El LED central indica la detección. Si se ilumina este LED,
se detecta un objeto, es decir, uno o varios haces son in-
terrumpidos.
Debido al sistema, una interrupción del haz no se indica
con tiempo real.
6 Desconexión prematura de la indicación por LED
No es anormal si el LED queda iluminado 10 minutos después de la activación. Mediante
una interrupción del haz superior (AL20) o del segundo haz (AL40) por aprox. 2 s puede
apagarse inmediatamente el LED. Si en pleno test se apaga la indicación, el haz ha sido
interrumpido demasiado tiempo.El haz superior está separado 37 cm del final superior
(lado de cable) del receptor.
26
Display „1" Display „2"
Display „6" Display „7"
Display „3" Display „4"
Display „8" Display „9"
