Page 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Operating instructions Notice d’utilisation KERN CDS Version 1.0 2022-08 TCDS-BA-def-2210...
Page 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals Trovate altre versioni di lingue online in www.kern-sohn.com/manuals...
Page 3 KERN CDS Version 1.0 2022-08 Betriebsanleitung Zählwaage Inhalt Technische Daten ....................4 Konformitätserklärung ..................7 Geräteübersicht ....................8 Komponenten ....................8 Bedienungselemente ..................9 3.2.1 Tastaturübersicht ..................... 9 3.2.2 Numerische Eingabe ..................10 3.2.3 Anzeigenübersicht ...................10 Grundlegende Hinweise (Allgemeines) .............. 11 Bestimmungsgemäße Verwendung.............
Page 4 Setup Menu ....................39 Übersicht < setup> ..................39 10.3.1 Kommunikation mit Peripheriegeräten über KUP-Anschluss ......43 11.1 KERN Communications Protocol (KERN Schnittstellenprotokoll) .... 44 11.2 Ausgabe-Funktionen ................45 Summiermodus < sum > ................45 11.2.1 Datenausgabe nach Drücken der PRINT-Taste < manual > .......47 11.2.2...
Page 5 12.2 Wartung, Instandhaltung ................50 12.3 Entsorgung ....................50 Kleine Pannenhilfe ..................51 Fehlermeldungen .................... 52 Batterieverordnung ..................53 TCDS-BA-def-2210...
Page 6 1 Technische Daten KERN CDS 4K0.02 CDS 15K0.05 CDS 16K0.1 Artikelnummer/Typ TCDS 4K0.02-A TCDS 5K0.05-A TCDS 16K0.1-A Ablesbarkeit (d) 0,02 g 0,05 g 0,05 g Wägebereich (Max) 4 kg 15 kg 16 kg Reproduzierbarkeit 0,04 g 0,1 g 0,1 g Linearität...
Page 7 CDS 36K0.2L KERN CDS 30K0.1 CDS 30K0.1L Artikelnummer/Typ TCDS 30K0.1-A TCDS 30K0.1L-A TCDS 36K0.2L-A Ablesbarkeit (d) 0,1 g 0,1 g 0,2 g Wägebereich (max) 30 kg 30 kg 36 kg Reproduzierbarkeit 0,2 g 0,2 g 0,2 g Linearität ±0,5 g ±0,5 g...
Page 8 KERN CDS 60K0.2 Artikelnummer/Typ TCDS 60K0.2-A Ablesbarkeit (d) 0,2 g Wägebereich (max) 60 kg Reproduzierbarkeit 0,4 g Linearität ±0,6 g Kleinstes Teilegewicht beim Stückzählen unter 200 mg Laborbedingungen* Kleinstes Teilegewicht beim Stückzählen unter Normalbedingungen** Justierpunkte 20/40/60 kg Empf. Justiergewicht 60 kg (F1) (nicht beigegeben) Anwärmzeit...
Page 9 ➢ Es herrschen ideale Umgebungsbedingungen für hochauflösenden Zählungen ➢ Die Zählteile haben keine Streuung ** Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen: ➢ Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen) ➢ Die Zählteile streuen Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce TCDS-BA-def-2210...

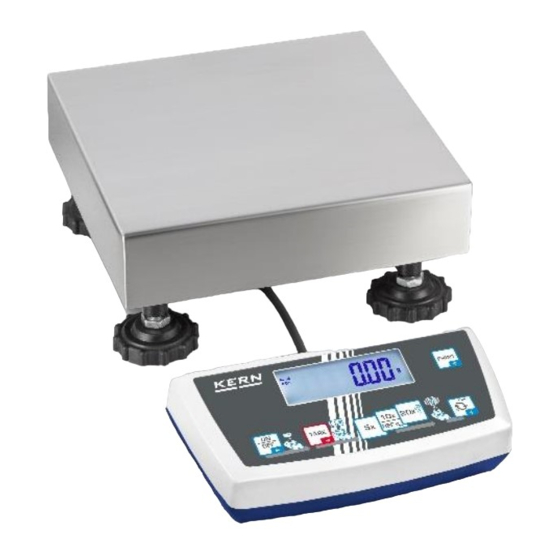

Page 10 3 Geräteübersicht 3.1 Komponenten Pos. Bezeichnung Pos. Bezeichnung Wägeplatte Tastatur Anschluss Netzadapter Akkufach KUP-Anschluss (KERN Universal Port) Libelle (Position modellabhängig) Anzeige Fussschrauben TCDS-BA-def-2210...
Page 11 3.2 Bedienungselemente 3.2.1 Tastaturübersicht Taste Name Funktion im Bedienmodus Funktion im Menü ON/OFF- ➢ Ein-/Ausschalten ➢ Menüebene zurück Taste (langer Tastendruck) ➢ Menü ➢ Hinterleuchtung der verlassen/zurück in Anzeige Ein-/Ausschalten den Wägemodus (kurzer Tastendruck) TARE-Taste ➢ Tarieren ➢ Applikationsmenü aufrufen (langer ➢...
Page 12 3.2.2 Numerische Eingabe Taste Bezeichnung Funktion Ziffer anwählen Eingabe bestätigen. Die Taste wiederholt für jede ➔ Navigationstaste Stelle drücken. Warten bis das numerische Eingabefenster erlischt. Blinkende Ziffer (0 – 9) verringern  Navigationstaste Blinkende Ziffer (0 – 9) erhöhen  Navigationstaste 3.2.3 Anzeigenübersicht Position...
Page 13 Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 4.3 Gewährleistung Gewährleistung erlischt bei •...
Page 14 Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
Page 15 7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Beachten Sie deshalb am Aufstellort folgendes: •...
Page 16 Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn die Angaben an der Waage (Aufkleber) und die ortsübliche Netzspannung identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Wichtig: ➢...
Page 17 7.5 Akkubetrieb (optional) ACHTUNG  Akku und Ladegerät sind aufeinander abgestimmt. Nur den mitgelieferten Netzadapter benutzen.  Waage während des Ladevorgangs nicht benutzen.  Der Akku kann nur durch denselben oder durch einen vom Hersteller empfohlen Typ ersetzt werden.  Der Akku ist nicht gegen alle Umwelteinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren.
Page 18 Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 7.7 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben.
Page 19 7.8.1 Externe Justierung <CalExt>  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt <Cal> angezeigt wird.  Mit ➔-Taste bestätigen, <CalExt> wird angezeigt.  Mit ➔-Taste bestätigen, das erste wählbare Justiergewicht wird angezeigt.
Page 20  Justiergewicht auflegen und mit ➔-Taste bestätigen, < wait> gefolgt von < reMvld > wird angezeigt.  Wenn < reMvld > angezeigt wird, Justiergewicht entnehmen.  Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display die Fehlermeldung <wrong>.
Page 21  Auswahl mit ➔-Taste bestätigen. < Zero >, < Pt ld > gefolgt vom Gewichtswert des aufzulegenden Justiergewichts wird angezeigt.  Justiergewicht auflegen und mit ➔-Taste bestätigen, < wait> gefolgt von < reMvld > wird angezeigt.  Wenn < reMvld > angezeigt wird, Justiergewicht entnehmen.
Page 22 7.8.3 Gravitationskonstante Justierort < graadj >  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt <Cal> angezeigt wird.  Mit ➔-Taste bestätigen, <CalExt> wird angezeigt.  Mit den Navigationstasten  < graadj > wählen. ...
Page 23 7.8.4 Gravitationskonstante Aufstellort < grause >  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt <Cal> angezeigt wird.  Mit ➔-Taste bestätigen, <CalExt> wird angezeigt.  Mit den Navigationstasten  < grause > wählen. ...
Page 24 8 Basisbetrieb 8.1 Ein-/Ausschalten Einschalten: ON/OFF-Taste drücken.  Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Warten bis die Gewichtsanzeige erscheint. Die Waage ist jetzt mit der zuletzt aktiven Applikation wägebereit. Ausschalten: ON/OFF-Taste gedrückt halten bis die Anzeige erlischt. ...
Page 25 8.3 Tarieren Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. Wägebehälter auf die Wägeplatte stellen.   Warten bis die Stabilitätsanzeige ( ) erscheint, dann TARE-Taste drücken. Das Gewicht des Gefäßes ist nun intern gespeichert.
Page 26 8.4 Unterflurwägung (Optional, modellabhängig) Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor:  Waage ausschalten  Wägeplatte abnehmen  Wägeplatte mit montiertem Bügel & Haken auflegen (Optionsartikel) ...
Page 27 9 Applikation <Zählen> 9.1 Applikationsspezifische Einstellungen Menü aufrufen: TARE-Taste drücken und gedrückt halten bis <apcmen> angezeigt wird.  Die Anzeige wechselt zu <coumod> gefolgt von <ref>.  Navigation im Menü, s. Kap. 10.1  Übersicht: Ebene 1 Ebene 2 Beschreibung/Kapitel Referenzstückzahl 5 Referenzstückzahl 10 Referenzstück...
Page 28 9.2 Applikation anwenden 9.2.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt.
Page 29 Referenzgewicht abnehmen. Die Waage befindet sich nunmehr im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. Zählmenge einfüllen. Die Stückzahl wird direkt im Display angezeigt. Mit der -Taste kann zwischen Stückzahl- und Gewichtsanzeige umgeschaltet werden TCDS-BA-def-2210...
Page 30 9.2.3 Zählen mit frei wählbarer Referenzstückzahl <FrEE> Leeren Behälter auf die Wägeplatte stellen und TARE-Taste drücken. Der Behälter wird tariert, die Nullanzeige erscheint. Eine beliebige Anzahl an Referenzteilen in den Behälter einfüllen Taste lange drücken, das numerische Eingabefenster erscheint. Die jeweils aktive Stelle blinkt. Die Anzahl der Referenzteile eingeben, numerische Eingabe s.
Page 31 9.2.4 Aufgelegtes Gewicht als PRE-TARE Wert übernehmen < > PtareactuAl  Wägebehälter auflegen Menüeinstellung < Ptare > aufrufen und mit ➔-Taste  bestätigen. Für die Übernahme des aufgelegten Gewichts als PRE-  TARE Wert mit den Navigationstasten  < actuAl > wählen: Mit ➔-Taste bestätigen.
Page 32 9.2.5 Bekanntes Taragewicht numerisch eingeben < > PtaremanuAl  Menüeinstellung < Ptare > aufrufen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Einstellung < manuAl > wählen und mit ➔-Taste bestätigen.  Bekanntes Taragewicht eingeben, numerische Eingabe s. Kap. 3.2.2, die aktive Stelle blinkt. ...
Page 33 9.2.6 Zielzählen Die Applikation <Zielzählen> ermöglicht Ihnen das Einwägen von Gütern auf eine bestimmtes Zielstückzahl innerhalb festgelegter Toleranzgrenzen. Das Erreichen des Zielgewichts wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarken) angezeigt. Das Erreichen des Zielwertes wird durch ein akustisches (sofern im Menü aktiviert) und optisches Signal (Toleranzmarken ) angezeigt.
Page 34 Durchführung: 1. Zielstückzahl und Toleranzen definieren  Sicherstellen, dass sich die Waage im Zählmodus befindet und ein durchschnittliches Stückgewicht definiert ist (s. Kap. 9.2.1). Gegebenenfalls mit der -Taste umschalten.  Menüeinstellung < ref > aufrufen.  Mit den Navigationstasten  die Einstellung < check  target >...
Page 35  Mit den Navigationstasten  die Einstellung < errlow > wählen.  Mit ➔-Taste bestätigen, das numerische Eingabefenster erscheint. Die aktive Stelle blinkt.  Untere Toleranz eingeben (numerische Eingabe s. Kap. 3.2.2) und bestätigen.   Die Waage kehrt zurück ins Menü <Errlow>. ...
Page 36 9.2.7 Kontrollzählen Mit der Applikation <Kontrollzählen> können Sie überprüfen, ob das Wägegut innerhalb eines vorgegebenen Toleranzbereichs liegt. Die Über- oder Unterschreitung der Grenzwerte wird durch ein optisches (Toleranzmarken) und akustisches (sofern im Menü aktiviert) Signal angezeigt Optisches Signal: Die Toleranzmarken liefern folgende Informationen: Zielstückzahl über vorgegebener Toleranz Zielstückzahl innerhalb vorgegebener Toleranz Zielstückzahl unter vorgegebener Toleranz...
Page 37 Durchführung: 3. Grenzwerte definieren  Sicherstellen, dass sich die Waage im Zählmodus befindet und ein durchschnittliches Stückgewicht definiert ist (s. Kap. 9.2.1). Gegebenenfalls mit der -Taste umschalten.  Menüeinstellung < ref > aufrufen.  Mit den Navigationstasten  die Einstellung < check  limits >...
Page 38 4. Toleranzkontrolle starten:  Durchschnittliches Stückgewicht ermitteln, s. Kap. 9.2.1  Wägegut auflegen und anhand der Toleranzmarken/akustischem Signal prüfen, ob das Wägegut sich innerhalb der vorgegebenen Toleranz befindet. Wägegut unter Wägegut innerhalb Wägegut über vorgegebener Toleranz vorgegebener Toleranz vorgegebener Toleranz TCDS-BA-def-2210...
Page 39 9.2.8 Wägen mit Multiplikationsfaktor Hier legen Sie fest, mit welchem Faktor das Wägeergebnis (in Gramm) multipliziert wird. Somit kann z.B. ein bekannter Fehlerfaktor bei der Gewichtsermittlung gleich mit berücksichtigt werden.  Menüeinstellung <unit> wählen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Einstellung < FFA > wählen und mit ➔-Taste bestätigen.
Page 40 10 Menü 10.1 Navigation im Menü Menü aufrufen: Applikationsmenü Setup Menü TARE-Taste drücken und gedrückt TARE- und ON/OFF-Taste gleichzeitig halten bis der erste Menüpunkt drücken und gedrückt halten bis der angezeigt wird. erste Menüpunkt angezeigt wird. Parameter wählen und einstellen: Blättern auf einer Ebene Mit den Navigationstasten lassen sich die einzelnen Menüblöcke der Reihe nach anwählen.
Page 41 10.3 Setup Menu Im Setup Menü haben Sie die Möglichkeit mit den Waageneinstellungen das Verhalten der Waage an Ihre Anforderungen (z.B. Umgebungsbedingungen, besondere Wägeprozesse) anzupassen. Diese Einstellungen sind global und unabhängig von der gewählten Applikation. 10.3.1 Übersicht < setup> Ebene 3 Ebene 4/Beschreibung Ebene 1 Ebene 2...
Page 42 RS 232 Schnittstelle Print intfce Rs232 Datenaus USB Schnittstelle USB-d gabe *nur in Verbindung mit KUP Schnittstelle Summiermodus ein-/ ausschalten, s. Kap. 11.2.1 prmode trig On, off Datenausgabe nach Drücken der manual PRINT-Taste, s. Kap. 11.2.2 autopr On, off Automatische Datenausgabe bei stabilem und positivem Wägewert s.
Page 43 Akustisches Signal bei Tastendruck BEEPER Keys ein-/ausschalten Akustisches Signal Akustisches Signal aus Check Langsam Slow ch-ok Standard Schnell Fast Kontinuierlich Cont. Akustisches Signal aus Langsam Slow ch-low Standard Schnell Fast Kontinuierlich Cont. Akustisches Signal aus Langsam Slow ch-high Standard Schnell Fast Kontinuierlich Cont.
Page 44 Buttons Nicht dokumentiert Funktionstaste belegen Hinterleuchtung der Anzeige ständig Blight mode always eingeschaltet Hinterleuchtung der Anzeige Die Hinterleuchtung wird nach der im Menüpunkt < Time > definierten timer Zeit ohne Lastwechsel oder Bedienung automatisch abgeschaltet Hinterleuchtung der Anzeige ständig No bl ausgeschaltet Definition, nach welcher Zeit ohne 10 s...
Page 45 Die Ausgabe kann an einen Drucker, PC oder Kontrollanzeigen erfolgen. Umgekehrt können Steuerbefehle und Dateneingaben über die angeschlossenen Geräte erfolgen. Die Waagen der CDS-Serie sind standardmäßig mit einem KUP-Anschluss (KERN Universal Port) ausgestattet. Als Schnittstellen stehen Ihnen folgende Optionen zur Verfügung:...
Page 46 11.1 KERN Communications Protocol (KERN Schnittstellenprotokoll) KCP ist ein standardisierter Schnittstellen-Befehlssatz für KERN-Waagen, der das Abrufen und Steuern vieler Parameter und Gerätefunktionen erlaubt. KERN Geräte mit KCP kann man dadurch ganz einfach an Computer, Industriesteuerungen und andere digitale Systeme anbinden. Eine ausführliche Beschreibung finden Sie im Handbuch “KERN Communications Protocol”, verfügbar im Downloadbereich auf...
Page 47 11.2 Ausgabe-Funktionen 11.2.1 Summiermodus < sum > Mit dieser Funktion werden die einzelnen Wägewerte per Tastendruck in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben. Funktion aktivieren: Im Setup Menü die Menüeinstellung <Print sum> aufrufen und mit ➔- ...
Page 48 Musterprotokoll (KERN YKB-01N): Menüeinstellung prmode  weight  GNTPRT  on & format  short Erste Wägung Zweite Wägung Dritte Wägung Anzahl Wägungen/ Gesamtsumme Musterprotokoll (KERN YKB-01N): Menüeinstellung prmode  weight  SGLPRT  on Erste Wägung Zweite Wägung Dritte Wägung Vierte Wägung...
Page 49 11.2.2 Datenausgabe nach Drücken der PRINT-Taste < manual > Funktion aktivieren:  Im Setup Menü die Menüeinstellung <Print  PrMode  trig> aufrufen und mit ➔-Taste bestätigen.  Für eine manuelle Datenausgabe mit den Navigationstasten  die Menüeinstellung < manual > wählen und mit ➔-Taste bestätigen. ...
Page 50 11.2.3 Automatische Datenausgabe < auto> Die Datenausgabe erfolgt automatisch ohne Drücken der PRINT-Taste, sobald die entsprechende Ausgabebedingung erfüllt ist, abhängig von der Einstellung im Menü. Funktion aktivieren und Ausgabebedingung einstellen: Im Setup Menü die Menüeinstellung < Print  PrMode  trig > ...
Page 51 Musterprotokoll (KERN YKB-01N): 11.3 Datenformat Im Setup Menü die Menüeinstellung <Print PrMode  weight   GNTPRt> aufrufen und mit ➔-Taste bestätigen. Mit den Navigationstasten  die Menüeinstellung < format > wählen und  mit ➔-Taste bestätigen. Mit den Navigationstasten  gewünschte Einstellung wählen.
Page 52 Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 12.2 Wartung, Instandhaltung  Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.  Vor dem Öffnen vom Netz trennen. 12.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen...
Page 53 13 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache Die Gewichtsanzeige • Die Waage ist nicht eingeschaltet. leuchtet nicht. •...
Page 54 14 Fehlermeldungen Fehlermeldung Erläuterung Nullstellbereich überschritten zlimit Nullstellbereich unterschritten UnderZ Last instabil instab Justierfehler wrong Unterlast Überlast Kapazität der Batterien/Akkus erschöpft Lo Bat TCDS-BA-def-2210...
Page 55 15 Batterieverordnung Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
Page 57 KERN CDS Version 1.0 2022-08 Operating instructions Counting balance Content Technical data ...................... 4 Declaration of conformity ..................7 Appliance overview ....................8 Components ....................8 Operating elements ..................9 3.2.1 Keyboard overview ................... 9 3.2.2 Numeric entry ....................10 3.2.3 Overview of displays ..................10...
Page 58 Setup menu ....................39 Overview < setup > ...................39 10.3.1 Communication with peripheral devices via KUP connection ......43 11.1 KERN Communications Protocol (KERN Interface Protocol) ....44 11.2 Issue functions ..................45 Add-up mode < sum > ...................45 11.2.1 11.2.2...
Page 59 12.2 Servicing, maintenance ................50 12.3 Disposal ....................50 Instant help for troubleshooting ............... 51 Error messages ....................52 TCDS-BA-def-2210...
Page 60 1 Technical data KERN CDS 4K0.02 CDS 15K0.05 CDS 16K0.1 Item no./ Type TCDS 4K0.02-A TCDS 5K0.05-A TCDS 16K0.1-A Readability (d) 0.02 g 0.05 g 0.05 g Weighing range (max) 4 kg 15 kg 16 kg Reproducibility 0.04 g 0.1 g 0.1 g...
Page 61 CDS 36K0.2L KERN CDS 30K0.1 CDS 30K0.1L Item no./ Type TCDS 30K0.1-A TCDS 30K0.1L-A TCDS 36K0.2L-A Readability (d) 0.1 g 0.1 g 0.2 g Weighing range (max) 30 kg 30 kg 36 kg Reproducibility 0.2 g 0.2 g 0.2 g Linearity ±0.5 g...
Page 62 KERN CDS 60K0.2 Item no./ Type TCDS 60K0.2-A Readability (d) 0.2 g Weighing range (max) 60 kg Reproducibility 0.4 g Linearity ±0.6 g Smallest part weight for piece 200 mg counting - under lab conditions* Smallest part weight for piece...
Page 63 ** Smallest component part for part counting – under normal conditions: ➢ There are unsteady ambient conditions (draft, vibrations) ➢ The parts to be counted are being scattered Declaration of conformity The current EC/EU Conformity declaration can be found online in: www.kern-sohn.com/ce TCDS-BA-def-2210...
Page 64 3 Appliance overview 3.1 Components Pos. Designation Pos. Designation Weighing plate Keypad Connection power adapter Battery case KUP-connection (KERN Universal Port) Level indicator (position depends on model) Display foot screws TCDS-BA-def-2210...
Page 65 3.2 Operating elements 3.2.1 Keyboard overview Button Name Function in Menu Function in Operating mode ON/OFF- ➢ Switch on/off button (press button long time) ➢ Menu level back ➢ Switch on/off the display ➢ Exit menu / back to background illumination weighing mode.
Page 66 3.2.2 Numeric entry Button Designation Function Select cipher Confirm entry. Press button repeatedly for every Navigation key ➔ digit. Wait until the numeric input window extinguishes. Reduce flashing cipher (0 – 9) Navigation key  Increase flashing cipher (0 – 9) Navigation key ...
Page 67 The structure of the balance may not be modified. This may lead to incorrect weighing results, safety-related faults and destruction of the balance. The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 4.3 Warranty Warranty claims shall be voided in case: •...
Page 68 Information is available on KERN’s home page (www.kern-sohn.com) with regard to the monitoring of balance test substances and the test weights required for this. In KERN's accredited DKD calibration laboratory test weights and balances may be calibrated (return to the national standard) fast and at moderate cost.
Page 69 7 Unpacking, Installation and Commissioning 7.1 Installation Site, Location of Use The balances are designed in a way that reliable weighing results are achieved in common conditions of use. You will work accurately and fast, if you select the right location for your balance. Therefore, observe the following for the installation site: •...
Page 70 Check, whether the voltage acceptance on the scales is set correctly. Do not connect the scales to the power mains unless the information on the scales (sticker) matches the local mains voltage. Only use KERN original mains adapter. Using other makes requires consent by KERN. Important: Before starting your weighing balance, check the mains cable for ➢...
Page 71 7.5 Rechargeable battery operation (optional) ATTENTION  The rechargeable battery and the battery match with each other. Only use the delivered mains adapter.  Do not use the balance during the loading process.  The rechargeable can only be replaced by the same or by a type recommended by the manufacturer.
Page 72 Before connecting or disconnecting of additional devices (printer, PC) to the data interface, always disconnect the balance from the power supply. With your balance, only use accessories and peripheral devices by KERN, as they are ideally tuned to your balance.
Page 73 7.8.1 External adjustment < CalExt >  Press and hold the TARE and ON/OFF buttons simultaneously to enter the setup menu.  Wait until the first menu item < Cal > is displayed.  Confirm by ➔ button, < CalExt > will be displayed. ...
Page 74  Place the adjustment weight and confirm with ➔-button, < wait > followed by < reMvld > will be displayed.  Once < reMvld > is displayed, remove the adjustment weight.  After successful adjustment the balance automatically returns to weighing mode. In case of an adjustment error (e.g.
Page 75  Acknowledge selection by ➔-button.< Zero >,<Pt ld> followed by the weight value of the adjustment weight to be placed will be displayed.  Place the adjustment weight and confirm with ➔-button, < wait > followed by < reMvld > will be displayed. ...
Page 76 7.8.3 Gravitational constant adjustment location < graadj >  Press and hold the TARE and ON/OFF buttons simultaneously to enter the setup menu.  Wait until the first menu item < Cal > is displayed.  Confirm by ➔ button, < CalExt > will be displayed. ...
Page 77 7.8.4 Gravitational constant adjustment location < grause >  Press and hold the TARE and ON/OFF buttons simultaneously to enter the setup menu.  Wait until the first menu item < Cal > is displayed.  Confirm by ➔ button, < CalExt > will be displayed. ...
Page 78 8 Basic Operation 8.1 Turn on/off Start-up:  Press the ON/OFF button. The display lights up and the balance carries out a selftest. Wait until the weight display appears The scales are now ready to weigh using the last active application Switching off: ...
Page 79 8.3 Taring The dead weight of any weighing container may be tared away by pressing a button, so that the following weighing procedures show the net weight of the goods to be weighed.  Put weighing container on the weighing pan. ...
Page 80 8.4 Under-floor weighing (optional, varies by model) Objects unsuitable for placing on the weighing scale due to size or shape may be weighed with the help of the flush-mounted platform. Proceed as follows:  Switch off the balance.  Remove weighing plate ...
Page 81 9 Application <Counting> 9.1 Application-specific settings Call up menu:  Press the TARE key and hold it until<apcmen> is displayed.  The display changes to <coumod> followed by <ref>.  Navigation in menu see chap. 10.1 Overview: Level 1 Level 2 Description / Chapter Reference quantity 5 Ref :...
Page 82 9.2 Using the application 9.2.1 Piece counting Before the balance can count parts, it must know the average part weight (i.e. reference). Proceed by putting on a certain number of the parts to be counted. The balance determines the total weight and divides it by the number of parts, the so- called reference quantity.
Page 83 Fill the counting quantity. The piece quantity is shown directly in the display. With the key you can switch between piece quantity and weight display. TCDS-BA-def-2210...
Page 84 9.2.3 Count with freely selectable reference quantity < FrEE >. Put the empty container on the weighing platform and press the TARE button. The container is tared, the zero display will appear. Fill the container with any number of reference pieces Press and hold the key, the numerical input window appears.
Page 85 9.2.4 Take over the placed weight as PRE-TARE value < > PtareactuAl  Deposit weighing receptacles  Invoke menu setting < Ptare > and confirm by ➔- button.  To take over the placed weight as a PRE-TARE value, use the navigation keys  to select < actuAl > ...
Page 86 9.2.5 Enter the known tare weight numerically < > PtaremanuAl  Invoke menu setting < Ptare> and confirm by ➔- button.  Use the navigation keys  to select the setting <manuAl > and confirm with ➔ button.  Enter known tare weight, numerical input see chap.
Page 87 9.2.6 Target counting The <Target counting> application allows weighing of goods within set tolerance limits in keeping with a determined target quantity. Reaching the target weight is indicated by an acoustic (if activated in menu) and an optic signal (tolerance marks). Reaching the target value is indicated by an acoustic (if activated in menu) and an optic signal (tolerance marks Optical signal:...
Page 88 Procedure: 1. Define target quantity and tolerances  Make sure that the scale is in counting mode and that an average piece weight has been (see chap. 9.2.1). If necessary, switch over with the key.  Call up menu setting < ref >. ...
Page 89  Use the navigation buttons  to select setting < errlow>.  Confirm on ➔ button, the numeric input window appears. The active digit is flashing.  Enter the lower tolerance (for numerical entry, see chap. 3.2.2) and confirm the entry. ...
Page 90 9.2.7 Check counting With the <Check counting> application you can check if the weighing good is within a predefined tolerance range. When limit values are exceeded below or above, an acoustic signal (if enabled in menu) will sound and an optical signal (tolerance marks) will be displayed Optical signal: The tolerance marks provide the following information: Target quantity exceeds defined tolerance...
Page 91 Procedure: 3. Define limit values  Make sure that the scale is in counting mode and that an average piece weight has been defined (see chap. 9.2.1). If necessary, switch over with the key.  Call up menu setting < ref >. ...
Page 92 4. Start tolerance check:  Determine the average item weight, see chap. 9.2.1.  Place the weighed material and check by means of the tolerance marks / acoustic signal if the weighed material is within the defined tolerance. Load below specified Load within specified Load exceeds specified tolerance...
Page 93 9.2.8 Weighing with multiplication factor Here you determine with which factor the weighing result (in gram) will be multiplied. By that way, e.g. a known error factor in the weight determination can be immediately taken into account.  Select menu setting < unit > and confirm on ➔ button. ...
Page 94 10 Menu 10.1 Navigation in the menu Call up menu: Application menu Setup menu Press the TARE button and keep it Press the TARE and ON/OFF button at pressed until the first menu item will be the same time and keep them pressed displayed until the first menu item will be displayed Select and adjust parameter:...
Page 95 10.3 Setup menu In the setup menu you have the possibility to adapt the behaviour of the balance to your requirements (e.g. environmental conditions, especial weighing processes). These settings are global and do not depend on the selected application. 10.3.1 Overview < setup > Level 3 Level 4 / Description Level 1...
Page 96 RS 232 interface * Print intfce Rs232 Data USB interface* USB-d output *only in connection with KUP interface Switch on / off add-up mode, see chap. 11.2.1 prmode trig On, off Data output by pressing the PRINT button manual (see chap. 11.2.2) auto On, off Automatic data output with stable and...
Page 97 Switch on / off acoustic signal by pressing BEEPER Keys button Acoustic signal Acoustic signal off Check Slow Slow ch-ok Standard Fast Fast Continuous Cont. Acoustic signal off Slow Slow ch-low Standard Fast Fast Continuous Cont. Acoustic signal off Slow Slow ch-high Standard...
Page 98 Buttons Not documented Allocate function Background lighting of display is Blight mode always switched on permanently Display background The background illumination is illumination automatically switched-off according to the time without load change or timer without operation defined in menu item < Time > Display background illumination No bl always switched off...
Page 99 Issue may be made to a printer, PC or check displays. In reverse order, control orders and data inputs may be made via the connected devices. The balances of the CDS series are equipped with a KUP connection (KERN Universal Port) as per standard.
Page 100 11.1 KERN Communications Protocol (KERN Interface Protocol) KCP is a standardized set of interface orders for KERN balances, which allows many parameters and device functions to be called up and controlled. KERN devices that have KCP can use it to connect easily to computers, industrial control systems and other digital systems.
Page 101 11.2 Issue functions 11.2.1 Add-up mode < sum > With this function the individual weighing values are added into the summation memory by pressing a button and edited, when an optional printer is connected. Activate function:  In Setup menu invoke the menu setting < Print sum > and confirm on button ➔.
Page 102 Sample log (KERN YKB-01N): Menu setting prmode  weight  GNTPRT  on & format  short First weighing Second weighing Third weighing Number of weightings/ Total Sample log (KERN YKB-01N): Menu setting prmode  weight  SGLPRT  on...
Page 103 11.2.2 Data output after pressing the PRINT button <manual> Activate function:  In Setup menu invoke the menu setting < Print  PrMode  trig > and confirm with ➔ button.  For a manual data output select the menu setting < manual > with the navigation keys ...
Page 104 11.2.3 Automatic data output < auto > Data output happens automatically without having to press the PRINT-key as soon as the corresponding output condition has been met, dependent on the setting in the menu. Enable function and set the output condition: ...
Page 105 Sample log (KERN YKB-01N): 11.3 Data format  In the setup menu call up the menu setting < Print PrMode  weight  GNTPRt > and confirm with key ➔.  Use the navigation keys  to select the menu setting < format > and confirm on ➔...
Page 106 Spilled weighing goods must be removed immediately. 12.2 Servicing, maintenance  The appliance may only be opened by trained service technicians who are authorized by KERN.  Before opening, disconnect from power supply. 12.3 Disposal Disposal of packaging and appliance must be carried out by operator according to valid national or regional law of the location where the appliance is used.
Page 107 13 Instant help for troubleshooting In case of an error in the program process, briefly turn off the balance and disconnect from power supply. The weighing process must then be restarted from the beginning. Fault Possible cause The weight display does not •...
Page 108 14 Error messages Error message Explication Zero setting range exceeded zlimit Zero setting range not achieved UnderZ Load instable instab Adjustment error wrong Underload Overload Capacity of batteries / rechargeable batteries Lo Bat exhausted TCDS-BA-def-2210...
Page 109 KERN CDS Version 1.0 2022-08 Notice d’utilisation Balance de comptage Contenu Caractéristiques techniques ................. 4 Déclaration de conformité ..................7 Aperçu de l’appareil ..................... 8 Composants ....................8 Éléments de commande ................9 Vue d’ensemble du clavier ................9 3.2.1 3.2.2...
Page 110 Menu de Mise à point ................39 Aperçu < setup > ..................39 10.3.1 Communication avec les appareils périphériques par connexion KUP ... 43 KERN Communications Protocol (KERN protocole d’interface) ....44 11.1 Fonctions d’édition ................... 45 11.2 Mode de totalisation < sum > .................45 11.2.1...
Page 111 12.2 Maintenance, entretien ................50 12.3 Elimination ....................50 Aide succincte en cas de panne ..............51 Messages d’erreur ..................52 TCDS-BA-def-2210...
Page 112 1 Caractéristiques techniques KERN CDS 4K0.02 CDS 15K0.05 CDS 16K0.1 Numéro d'article / Type TCDS 4K0.02-A TCDS 5K0.05-A TCDS 16K0.1-A Lisibilité (d) 0,02 g 0,05 g 0,05 g Plage de pesée (max) 4 kg 15 kg 16 kg Reproductibilité 0,04 g...
Page 113 CDS 36K0.2L KERN CDS 30K0.1 CDS 30K0.1L Numéro d'article / Type TCDS 30K0.1-A TCDS 30K0.1L-A TCDS 36K0.2L-A Lisibilité (d) 0,1 g 0,1 g 0,2 g Plage de pesée (max) 30 kg 30 kg 36 kg Reproductibilité 0,2 g 0,2 g 0,2 g Linéarité...
Page 114 KERN CDS 60K0.2 Numéro d'article / Type TCDS 60K0.2-A Lisibilité (d) 0,2 g Plage de pesée (max) 60 kg Reproductibilité 0,4 g Linéarité ± 0,6 g Poids de pièce minimum pour le comptage de 200 mg pièces sous conditions de laboratoire* Poids de pièce minimum...
Page 115 ** Poids de pièce le plus petit pour le comptage de pièces – sous conditions normales: ➢ Il y a des conditions d’ambiance agitées (souffle de vent, vibrations) ➢ Les pièces de comptage se dispersent Déclaration de conformité Vous pouvez trouver la déclaration UE/CE en ligne sur: www.kern-sohn.com/ce TCDS-BA-def-2210...
Page 116 3 Aperçu de l’appareil 3.1 Composants Pos. Désignation Pos. Désignation Plateau de pesée Clavier Raccordement de l'adaptateur Boîtier de batterie électrique Connexion KUP (Port universel KERN) Indicateur de niveau (la position dépend du modèle) Afficher vis de pied TCDS-BA-def-2210...
Page 117 3.2 Éléments de commande 3.2.1 Vue d’ensemble du clavier Touche Fonction en mode de Fonction dans le menu commande ➢ Mettre en marche / à l’arrêt Touche (appuyer longuement sur la ON/OFF ➢ Niveau de menu vers touche) arrière ➢ Mettre en marche / à l'arrêt ➢...
Page 118 3.2.2 Sasie numérique Touche Désignation Fonction Sélectionner chiffre Touche de navigation Valider l’entrée. Appuyer de façon répétée pour ➔ chaque décimale. Attendre que la fenêtre de saisie numérique s’éteigne. Touche de navigation Réduire la chiffre clignotante (0 – 9)  Touche de navigation Augmenter la chiffre clignotante (0 –...
Page 119 La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 4.3 Garantie La garantie n'est plus valable en cas de •...
Page 120 Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les balances...
Page 121 7 Déballage, installation et mise en service 7.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à...
Page 122 La balance peut être branchée au réseau électrique uniquement si les données au niveau de la balance (auto-collant) et la tension du réseau électrique courant local sont identiques. N’utiliser que des blocs d'alimentation de courant KERN d’origine. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN.
Page 123 7.5 Fonctionnement pile rechargeable (en option) ATTENTION  La pile rechargeable a été adaptée au chargeur. Utiliser seulement l’adaptateur au secteur fourni.  N’utilisez pas la balance pendant le processus de chargement.  La pile rechargeable ne peut être remplacée que par le même ou par un type recommandé...
Page 124 N´utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance. 7.7 Première mise en service Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d’échauffement au chap.
Page 125 7.8.1 Ajustage externe < CalExt >  Pour appeler le menu de configuration, appuyer simultanément sur les touches TARE et ON/OFF et les maintenir enfoncées.  Attendre que le premier point de menu < Cal > s'affiche.  Confirmer avec la touche ➔, < CalExt > s'affiche. ...
Page 126  Mettre en place le poids d’ajustage et valider sur la touche ➔, < wait > suivi par < reMvld > est affiché.  Lorsque < reMvld > est affiché, retirer le poids d'ajustage.  Une fois l’ajustage correctement réalisé la balance revient automatiquement en mode de pesée.
Page 127  Valider la sélection sur la touche ➔. < Zero >,<Pt ld> suivi par la valeur pondérale du poids d’ajustage qu’on va placer, est affiché.  Mettre en place le poids d’ajustage et valider sur la touche ➔, < wait > suivi par < reMvld > est affiché. ...
Page 128 7.8.3 Constante de gravitation lieu d'ajustage < graadj >  Pour appeler le menu de configuration, appuyer simultanément sur les touches TARE et ON/OFF et les maintenir enfoncées.  Attendre que le premier point de menu < Cal > s'affiche. ...
Page 129 7.8.4 Constante de gravitation lieu d'installation < grause >  Pour appeler le menu de configuration, appuyer simultanément sur les touches TARE et ON/OFF et les maintenir enfoncées.  Attendre que le premier point de menu < Cal > s'affiche. ...
Page 130 8 Régime de base 8.1 Mise en marche / arrêt Mise en route  Appuyez sur la touche ON/OFF. L’affichage s’illumine et la balance réalise une vérification automatique. Attendez jusqu’à ce que l'affichage de poids apparaisse. La balance est maintenant prête à peser avec l’application activée comme dernière Arrêt: ...
Page 131 8.3 Tarage Le poids propre d’un quelconque récipient de pesage peut être saisi par la tare sur simple pression d’un bouton, afin que le pesage consécutif affiche le poids net de l’objet pesé.  Déposez le récipient des matières à peser sur le plateau de la balance.
Page 132 8.4 Pesage sous-sol (en option, dépendant du modèle) Grâce au pesage en sous-sol il est possible de peser des objets, qui par suite de leurs dimensions ou de leur forme ne peuvent pas être posés sur le plateau de la balance.
Page 133 9 Application <Comptage> 9.1 Réglages spécifiques à l'application Appel du menu:  Appuyer sur la touche TARE et la maintenir enfoncée jusqu'à ce que < apcmen > s'affiche.  L'affichage passe à < coumod > suivi de < ref >. ...
Page 134 9.2 Appliquer l’application 9.2.1 Comptage de pièces La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen ce qu’il est convenu d’appeler la référence. A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces ce qu’il est convenu d’appeler la quantité...
Page 135 Confirmer le nombre de pièces de référence sélectionné en appuyant sur la touche (5x, 10x, 20x). La balance détermine le poids moyen de pièce et affiche ensuite la quantité de pièces. Oter le poids de référence. La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces, qui sont déposées sur le plateau de la balance.
Page 136 9.2.3 Compter avec un nombre de pièces de référence librement choisi < FrEE >. Placer le récipient vide sur le plateau de pesée et appuyer sur la touche TARE. Le récipient est taré, l’affichage du zéro apparaît. Introduire un nombre quelconque de pièces de référence dans le récipient. Appuyer longtemps sur la touche , la fenêtre de saisie numérique s'affiche.
Page 137 9.2.4 Reprendre le poids déposé comme valeur PRE-TARE. < > PtareactuAl  Déposer le récipient de pesée  Appeler le réglage de menu < Ptare > et confirmer sur la touche ➔.  Pour reprendre le poids appliqué comme valeur PRE- TARE sélectionner la valeur sur les touches de navigation ...
Page 138 9.2.5 Saisie numérique du poids de tare connu < > PtaremanuAl  Appeler le réglage de menu < Ptare > et confirmer sur la touche ➔.  Sur les touches de navigation  choisir le réglage <manuAl > et confirmer sur la touche ➔. ...
Page 139 9.2.6 Comptage cible L’application <Comptage cible> vous permet peser des matériaux jusqu’à un certain nombre de pièces cible dans des limites de tolérance déterminées. Un bip sonore retentit (s’il est activé dans le menu) et un signal optique (repères de tolérance) s’affiche lorsque la valeur ciblée est atteinte.
Page 140 Exécution: 1. Définir le nombre de pièces cible et les tolérances  S'assurer que la balance se trouve en mode comptage et qu'un poids moyen à la pièce est défini (cf. chap. 9.2.1). Si nécessaire, commuter avec la touche  Sélectionner le réglage de menu <...
Page 141  Sélectionnez le réglage < errlow > à l'aide des touches de navigation .  Confirmer avec la touche ➔, la fenêtre de saisie numérique s'affiche. La position active clignote.  Saisir la tolérance inférieure (entrée numérique cf. chap. 3.2.2) et confirmer. ...
Page 142 9.2.7 Comptage de contrôle Avec l’application <Comptage de contrôle> on peut vérifier si le matériau à peser se trouve dans une certaine gamme de tolérance prédéfinie. Si les valeurs limite sont dépassées par le haut ou par le bas, il y a un signal optique et acoustique (si au préalable activé...
Page 143 Exécution: 3. Définir les valeurs limites  S'assurer que la balance se trouve en mode comptage et qu'un poids moyen à la pièce est défini (voir chap. 9.2.1) Si nécessaire, commuter avec la touche  Sélectionner le réglage de menu < ref >. ...
Page 144 4. Démarrer le contrôle de la tolérance:  Déterminer le poids moyen de pièce, v. chap. 9.2.1.  Placer le produit à peser et contrôler au moyen du repère de tolérance / signal acoustique, si le produit à peser se trouve à l'intérieur de la tolérance préétablie. L’objet à...
Page 145 9.2.8 Peser avec un facteur de multiplication Vous déterminez ici par quel facteur le résultat de la pesée (en grammes) doit être multiplié. Ainsi, un facteur d'erreur connu peut par exemple être pris en compte immédiatement lors de la détermination du poids. ...
Page 146 10 Menu 10.1 Navigation dans le menu Appel du menu: Menu d’application Menu de Mise à point Appuyer sur la touche TARE et la tenir Appuyer au même temps sur les touches enfoncée jusqu’à ce que le premier point TARE et ON/OFF et les maintenir enfoncées jusqu’à...
Page 147 10.3 Menu de Mise à point Dans le menu de mise à point vous avez la possibilité d’adapter avec les réglages le comportement de votre balance à vos exigences (p.ex. conditions d’environnement, processus spéciaux de pesée). Ces réglages sont globaux et ne dépendent pas de l’application choisie. 10.3.1 Aperçu <...
Page 148 Interface RS 232* Print intfce Rs232 Edition Interface USB* USB-d uniquement en combinaison avec l'interface KUP données Activer/désactiver le mode de totalisation, voir chap. 11.2.1 on, off prmode trig Edition des données par appel de la manual touche PRINT (voir chap. 11.2.2) on, off auto Edition de données automatique avec...
Page 149 Activer/désactiver le signal acoustique sur BEEPER Keys la touche Signal sonore Signal acoustique à l’arrêt Check Lent Slow ch-ok Standard Vite Fast Continu Cont. Signal acoustique à l’arrêt Lent Slow ch-low Standard Vite Fast Continu Cont. Signal acoustique à l’arrêt Lent Slow ch-high...
Page 150 Buttons Non documenté Affecter la touche de fonction Eclairage d'arrière-plan de l’affichage Blight mode always demeure en permanence allumé Eclairage du fond de l’écran L’éclairage d’arrière-plan est éteint d’affichage après le temps sans changement de charge ou sans intervention par timer l’opérateur défini dans le point de menu <...
Page 151 Inversement, des commandes et saisies de données peuvent être effectuées à travers les appareils connectés. Les balances de la série CDS sont équipées de façon standard d’une connexion KUP (KERN Universal Port). Comme interfaces pour vous sont disponibles les options suivantes: Adaptateur interface avec câble Exemples d’utilisation...
Page 152 11.1 KERN Communications Protocol (KERN protocole d’interface) KCP est un jeu de commandes d'interface standardisé pour les balances KERN qui permet d'appeler et de commander beaucoup de paramètres et de fonctions d'appareil. On peut relier les appareils KERN avec KCP tout simplement à...
Page 153 11.2 Fonctions d’édition 11.2.1 Mode de totalisation < sum > Par cette fonction sont additionnées les valeurs de pesées individuelles par appel de la touche dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. Activer la fonction: ...
Page 154 Protocole modèle (KERN YKB-01N): Réglage de menu prmode  weight  GNTPRT  on & format  short Première pesée Deuxième pesée Troisième pesée Nombre de pesées/ Somme totale Protocole modèle (KERN YKB-01N): Réglage de menu prmode  weight  SGLPRT  on Première pesée...
Page 155 11.2.2 Edition des données par appel de la touche PRINT <manual> Activer la fonction:  Dans le menu de mise à point appeler le réglage de menu <Print  PrMode  trig> et valider sur la touche ➔.  Pour une édition manuelle de données, sur les touches de navigation  choisir le réglage de menu <...
Page 156 11.2.3 Edition automatique de données < auto > L’édition de données est effectuée automatiquement sans appui sur la touche PRINT dès que la condition de sortie correspondante est remplie, en dépendance du réglage dans le menu. Activer la fonction et régler la condition d’édition: ...
Page 157 Protocole modèle (KERN YKB-01N): 11.3 Format des données  Dans le menu Setup, sélectionner le réglage de menu <Print PrMode  weight  GNTPRt> et confirmer avec la ➔-touche.  Sur les touches de navigation  choisir le réglage < format > et confirmer sur la touche ➔.
Page 158 Retirer immédiatement les matières à peser renversées sur la balance. 12.2 Maintenance, entretien  L’appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l’autorisation de KERN.  Avant d´ouvrir l´appareil, couper ce dernier du secteur. 12.3 Elimination L´élimination de l´emballage et de l´appareil doit être effectuée par l´usager selon le...
Page 159 13 Aide succincte en cas de panne En cas d’une panne dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Panne Cause possible L´affichage de poids ne...
Page 160 14 Messages d’erreur Message Explication d’erreur Plage de réglage du zéro dépassée zlimit Plage de remise à zéro dépassée vers le bas UnderZ Charge instable instab Erreur d’ajustage wrong Charge insuffisante Surcharge Capacité des piles / piles rechargeables épuisée Lo Bat TCDS-BA-def-2210...
