Manuels Connexes pour LG RZ20LA90
Sommaire des Matières pour LG RZ20LA90

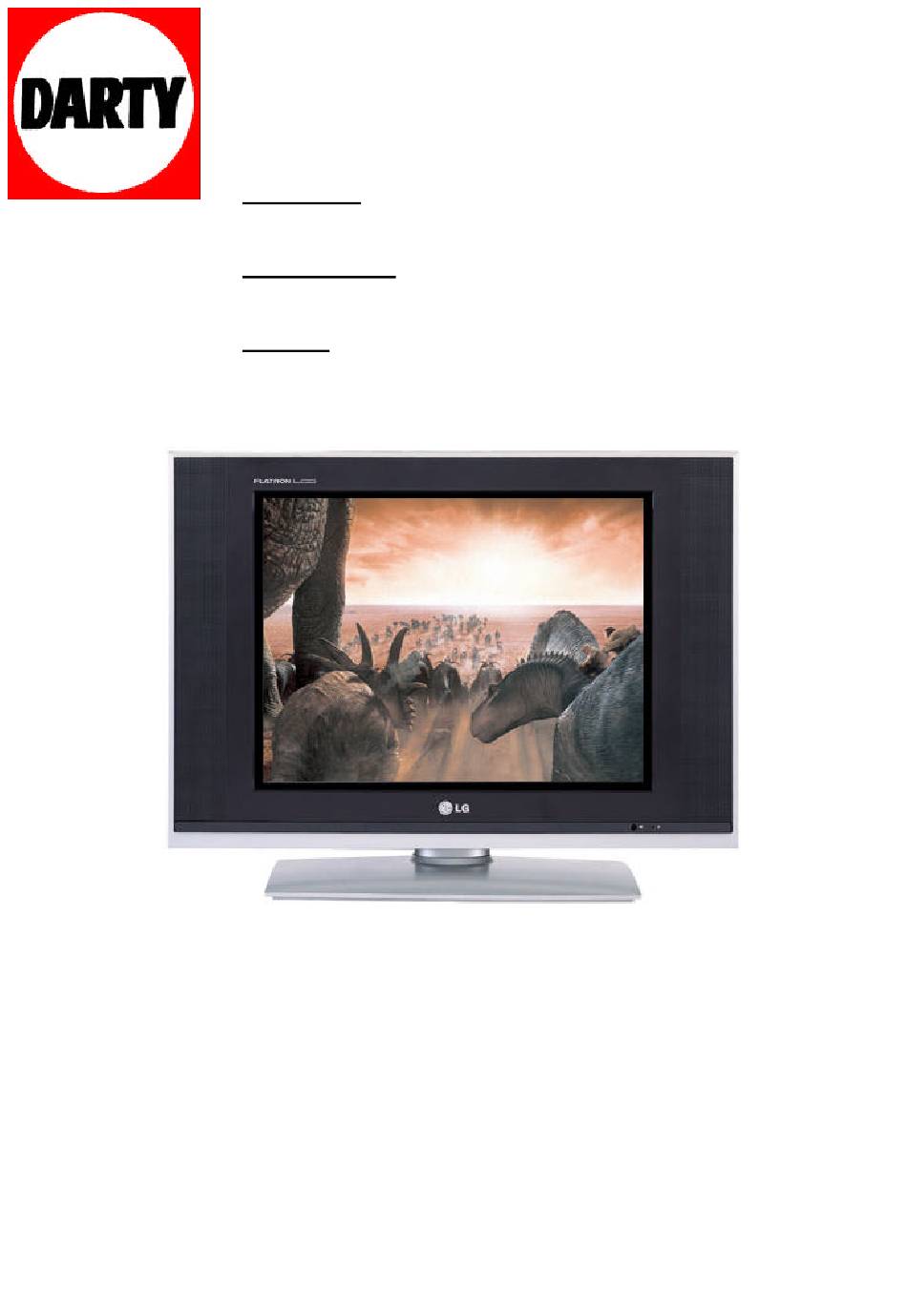

- Page 1 MARQUE : LG REFERENCE : RZ20LA90 CODIC: 1996703...
- Page 2 Téléviseur couleur à cristaux liquides GUIDE DE L’UTILISATEUR Avant de mettre en marche votre poste de télévision, lisez attentivement ce manuel. Vous pourrez aussi vous y référer pour tous les réglages futurs. Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à...
- Page 3 Table des matières Installation Emplacement et fonctions des commandes Le boîtier de télécommande Installation des piles / Face côté Fonctionnement de base Mise sous/hors tension du téléviseur Sélection des programmes Réglage du volume / Retour au programme précédent Coupure du son Sélection de la langue pour l’affichage écran (en option) Menus écran Sélection des menus...
- Page 4 Installation Mise sous tension Le matériel représen-tépeut être quelque peu différent de votre Vérifiez que votre voltage correspond au voltage indiqué sur la plaque téléviseur. signalétique fixée à l’arrière du poste. Branchez votre appareil unique- ment sur courant alternatif. S’il y a des éclairs d’orage ou des coupures de courant, débrancher la fiche d’antenne et la prise secteur.
- Page 5 Emplacement et fonctions des commandes Toutes les fonctions de cet appareil peuvent être exécutées à par- tir du boîtier de télécommande. Certaines sont également accessi- bles à partir des touches situées sur la face côté du téléviseur. Utilisez uniquement la télécommande lorsque vous utilisez d'autres moyens, ils ne seront pas en mesure de fonctionner.
- Page 6 Emplacement et fonctions des commandes 11. POWER Pour passer en mode Veille ou pour allumer le téléviseur lorsque vous êtes en mode Veille. 12. I/II Pour choisir la langue uniquement si le programme émis est en deux langues. Sélectionne de la sortie audio (en option). MUTE POWER 13.
- Page 7 Emplacement et fonctions des commandes : Ce signe représente un blanc ou une lettre de l’alphabet. Face côté RZ-23 / 26 / 27 / 30 / 32LZ50 RZ-26LZ30 RZ-17LZ50 RZ-15LA70 RZ-15LA66...
- Page 8 Emplacement et fonctions des commandes Face côté RZ-20LA70 RZ-20LA66 RZ-23LZ41 RZ-20LZ50 RZ-20LA90...
- Page 9 Emplacement et fonctions des commandes RZ-17LZ40 Plateau supérieur ON/OFF TV/AV/PC MENU (Réglage du volume, bas/haut) 1. ON/OFF ( /I) (Activation-désactivation) Pour régler le volume du son. Pour passer en mode Veille ou pour allumer Pour régler les paramètres à l’intérieur d’un le téléviseur lorsque vous êtes en mode menu.
- Page 10 Fonctionnement de base Mise sous/hors tension du téléviseur MULTIMEDIA (en option) 1. Appuyer sur POWER, , TV/AV, ou NUMBER pour allumer entièrement l’appareil. 2. Appuyer sur le bouton POWER. Pour repasser en mode veille. 3. Retirer les prises maîtresses pour éteindre l’appareil. Remarque : Si vous débranchez la prise du téléviseur en mode MUTE POWER...
- Page 11 Menus écran Sélection des menus 1. Appuyez plusieurs fois sur la touche MENU et la touche pour obtenir l’affichage de chaque menu. 2. Appuyer sur le bouton et sur le bouton pour sélection- ner une option de menu. 3. Changer le paramétrage d'une option dans le sous-menu ou le menu déroulant avec le bouton Pour aller au menu de niveau supérieur, utiliser le bouton OK, et MUTE...
- Page 12 Mémorisation des chaînes Canal Votre téléviseur peut mémoriser jusqu’a 100 chaînes, sous forme Programmation auto de numéros (de 0 à 99). Une fois les chaînes programmées, vous Programmation manuelle pouvez les visionner l’une après l’autre en utilisant la touche Edition programmes ou les touches NUMEROTEES.
- Page 13 Mémorisation des chaînes Programmation manuelle Canal Programmation auto Ce mode de programmation permet de rechercher manuellement Programmation manuelle les canaux et de leur affecter les numéros de votre choix. Vous Edition programmes pouvez aussi affecter à chaque numéro un nom de cinq lettres. î...
- Page 14 Mémorisation des chaînes Affectation d’un nom à une chaîne Canal 1. Répétez les étapes 1 à 2 de la ‘Programmation manuelle’. Programmation auto Programmation manuelle 2. Appuyer sur la touche et la touche pour sélectionner Edition programmes Nom. î nes préférées 3.
- Page 15 Mémorisation des chaînes Edition des programmes Canal Programmation auto Cette fonction vous permet de supprimer ou de sauter les pro- Programmation manuelle grammes mémorisés. Vous pouvez également déplacer des Edition programmes chaînes vers d’autres numéros de programmes ou effectuer une î...
- Page 16 Mémorisation des chaînes Chaînes préférées Canal Programmation auto Cette fonction vous permet de sélectionner directement votre pro- Programmation manuelle gramme favori. Edition programmes î nes préférées 1. Appuyez plusieurs fois sur la touche MENU et la touche pour sélectionner le menu Emetteur. 2.
- Page 17 Réglage de l’image PSM (Mémorisation des paramètres de l’image) Image Préréglages image 1. Appuyez plusieurs fois sur la touche MENU et la touche Contraste pour sélectionner le menu Image. Lumière 2. Appuyer sur la touche et la touche pour sélectionner Couleur Préréglages image.
- Page 18 Réglage de l’image (en option) Format de l’image Les images peuvent être visualisées sous différents formats, le for- 16:9, 14:9, Zoom, Spectacle, Plein écran, Original, 4:3. Dans ce cas, appuyez le touche ARC pour sélectionner le format désiré. 16:9 Format panoramique. Ce format est utilisé pour les filmes à grand spectacle (16:9).
- Page 19 Réglage du son SSM (Mémorisation des paramètres du son) Préréglages son Vous pouvez sélectionner votre réglage sonore préféré : Plat, Musique, Cinema ou Parole; vous pouvez également régler la Balance fréquence audio de l'égaliseur. Appuyez plusieurs fois sur la touche MENU et la touche pour sélectionner le menu Son.
- Page 20 Réglage du son Réception Stéréo/Bilingue Lorsqu’un programme est sélectionné, les paramètres son appa- raissent sur l’écran, après la disparition des informations relatives au numéro de programme et un nom à une chaîne. Diffusion Affichage écran (OSD) MONO Mono Stéréo STREO MUTE POWER Dual (bilinge)
- Page 21 Menu HEURE Horloge Heure Heure Vous devez régler l'horloge avant d'utiliser la fonction de mise en Heure arr ê marche/arrêt automatique. Heure Marche Arrêt auto. 1. Appuyez le bouton MENU, ensuite le bouton pour sélec- tionner le menu Heure. 2. Appuyer sur la touche et la touche pour sélectionner la Heure.
- Page 22 Menu HEURE Heure Arrêt auto. Heure Heure arr ê Si vous sélectionnez Marche dans le menu déroulant Arrêt auto., Heure Marche Arrêt auto. l'appareil se commutera automatiquement en mode attente pen- dant environ dix minutes, après un arrêt de l'émission de la station TV ou l'absence de signal.
- Page 23 Autres fonctions Modes TV, AV et PC Réglage Langue Mode Ce téléviseur peut être réglé en mode TV ou audio/vidéo (AV). Le Verrouillage mode audio/vidéo sert lorsqu’un magnétoscope (VCR) ou un autre appareil est raccordé au téléviseur. Remarque : Lorsqu’un magnétoscope est raccordé à la prise de DE F G OK MENU l’antenne, le téléviseur est utilisé...
- Page 24 Autres fonctions Verrouillage de sécurité pour les enfants Réglage Langue Mode Le téléviseur peut être réglé de manière à ce que la télécommande Verrouillage soit indispensable pour contrôler ses différentes fonctions. Cela permet d’interdire éventuellement l’utilisation du téléviseur. Appuyez sur la touche MENU, puis sur pour sélectionner DE F G OK MENU...
- Page 25 Télétexte La fonction Télétexte (ou Texte TOP) est disponible en option. Par conséquent, seuls les postes sur lesquels le système Télétexte a été installé peuvent recevoir les émissions télétexte en utilisant les touches correspondantes. Le télétexte est un service gratuit diffusé par la plupart des chaînes de télévision.
- Page 26 Télétexte Texte TOP (en option) Le guide utilisateur situé en haut de l’écran affiche quatre zones colorées en rouge, vert, jaune et bleu. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant. Sélection des groupes/blocs/pages 1. La touche BLEU permet de passer d’un bloc au suivant. 2.
- Page 27 Télétexte Fonctions télétexte spéciales INFORMATIONS CACHEES Certaines pages contiennent des informations cachées (solutions de devinettes ou d’énigmes, par exemple). Une simple pression sur la touche permet d’afficher les informa- tions cachées. Une seconde pression cache à nouveau les informations. MUTE POWER SIZE (TAILLE) TV/AV...
- Page 28 Branchements externes Vous pouvez raccorder à votre téléviseur d’autres appareils externes (magnétoscopes, caméscopes, etc.). Le matériel représenté peut être quelque peu différent de votre téléviseur. Via la prise de l’antenne 1. Raccordez la sortie RF du magnétoscope à la prise d’antenne située à...
- Page 29 Branchements externes Prises d’entrée S-Vidéo/Audio (S-Video) (en option) Lorsque vous raccordez un magnétoscope S-VIDEO à la prise S- VIDEO, la qualité de l’image est nettement améliorée. 1. Raccordez la prise S-VIDEO du magnétoscope à la prise S- VIDEO située du téléviseur. S-VIDEO VCR 2.
- Page 30 Branchements à un PC (en option) Branchement du PC (en option) 1. Connecter la prise externe du moniteur à la prise entrée du PC situé au dos de l’appareil. 2. Connecter le câble audio depuis le magnétoscope PC jusqu’aux prises PC SOUND situées du téléviseur. 3.
- Page 31 Branchements à un PC (en option) Installation du PC (en mode DVI-Analogique seule- ment) (en option) Position H Position V Horloge Vous pouvez régler la position horizontale / verticale, la horloge, la Phase phase, la configuration automatique, la Reset la de l’image selon Auto-configuration Réglages usine vos préférences.
- Page 32 Installation du système de commande externe ; RS-232C (en option) - Connectez le jack RS-232C à un matériel de commande externe (tel qu’un ordinateur ou un sys- tème de commande A/V) pour contrôler les fonctions de la télévision en externe. - Connectez le port série du matériel externe au jack RS-232C, à...
- Page 33 Installation du système de commande externe ; RS-232C (en option) Paramètres de communication Paramètres de communication • Débit en baud : 9600 bps (UART – émetteur-récepteur uni- • Bit d’arrêt : 1 bit versel asynchrone) • Code de communication : code ASCII •...
- Page 34 Installation du système de commande externe ; RS-232C (en option) 05. Volume muet (commande : e) 01. Marche (commande : a) G pour allumer et éteindre le poste TV. G pour allumer ou éteindre le son. Vous pouvez aussi éteindre le son avec la touche MUTE Transmission (MUET) de la télécommande.
- Page 35 Installation du système de commande externe ; RS-232C (en option) 09. Couleur (commande : i) 15. Commande de syntonisation (commande : m a) G Pour régler la couleur de l’écran. G Règle la fréquence du canal selon les nombres Vous pouvez aussi régler la couleur dans le menu Picture (Image). physiques/majeurs/mineurs suivants.
- Page 36 Dépannage Symptômes: Pas d’image, pas de son Son correct, image de mauvaise qualité Image brouillée Image brouillée Lignes ou raies sur l’image Mauvaise réception de certains canaux Pas de couleur Mauvaise qualité de la couleur La télécommande ne fonctionne pas Position incorrecte Bandes ou raies verticales présentes sur le fond Parasites visualisés horizontalement...
