Step 6. tRAp SeAL pRIMeR tee INStALLAtION (see Figure 6)
1. Cut the end of the trap seal tubing or piping (SO4
2. Insert trap seal tubing or piping (SO4
tee (S).
3. Keep end of tube tubing or piping (SO4
outlet tube with trap seal primer tee (S).
4. Position the 60º cut in end of trap seal tubing or piping (SO4
upwards towards flushometer body and secure with the 3/8" compression
ring (S-1) and coupling nut (S-2).
NOTICE
Tee is tapped for 1/4" I.P. and a 3/8" diameter compression connector is also
supplied.
For trap seal primer application, the connector must be drilled out (by others)
to allow the tube to go into the tee.
ÉtApe 6. INStALLAtION De L'AMORCe eN t De GARDe D'eAU
(voir Figure 6)
1. Coupez l'extrémité du tuyau d'amorce de garde d'eau (SO4a) à un angle de
60º.
2. Insérez le tuyau d'amorce de garde d'eau (SO4a) dans le T d'amorce de garde
d'eau du tuyau de sortie (S).
3. Maintenez l'extrémité du tuyau (SO4a) à moins de 1/8 po (3,2 mm) de l'axe
du tuyau de sortie avec le T d'amorce de garde d'eau (S).
4. Positionnez l'extrémité coupée à 60º du tuyau d'amorce de garde d'eau
(SO4a) de manière à ce qu'elle soit orientée vers le haut, vers le corps du
robinet de chasse, et fixez-la avec la bague de compression 3/8 po (9,6 mm)
(S-1) et l'écrou de raccordement (S-2).
AVIS
Le T est fileté pour 1/4 po (6,4 mm) I.P. et un connecteur à compression de 3/8
po (9,6 mm) de diamètre est également fourni.
Pour l'application d'amorce de garde d'eau, le connecteur doit être percé (par
d'autres) pour permettre au tuyau d'entrer dans le T.
a
) on a 60º angle.
a
) into outlet tube with trap seal primer
a
) within 1/8" (3 mm) of centerline of
a
) to face
Page 8 - 31
216037, Rev. D

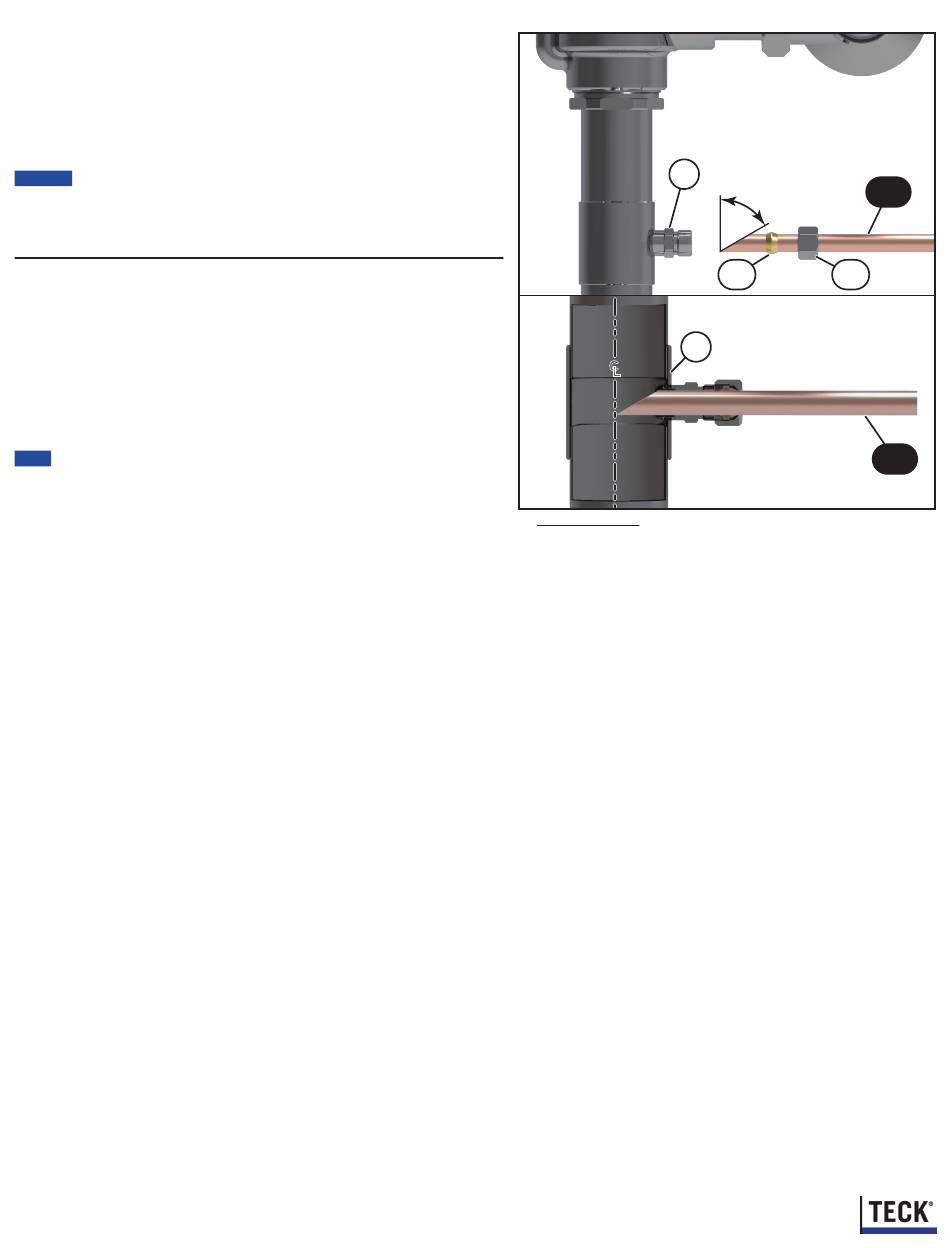

Figure 6
S
S
C L
Supplied by others
a
Fourni par d'autres
a
SO4
60˚
S-1 S-2
a
SO4
