5.10 – Capture de transitoires (Chutes, Hausses et Pannes)
1. Pour utiliser la fonction de capture de transitoires, définissez tout d'abord le niveau de
tension de référence des transitoires et la valeur du SDVP (pourcentage de tension
Hausse/Chute) comme décrit dans les sections 4-5-9 et 4-5-10 respectivement.
2. Appuyez sur la touche TRANSIENT pour entrer dans l'écran de capture des
transitoires.
3. Insérez la carte mémoire SD dans le logement situé sur le côté droit de l'appareil puis
appuyez sur le bouton REC pour commencer l'enregistrement de données. Référez-
vous à l'écran 1 ci-dessous.
4. Définitions :
HAUSSE : Vrms > ( Vref + [ Vref * SDVP% ] )
BAISSE : Vrms < ( Vref - [ Vref * SDVP% ] )
PANNE : < 30 V à 40 V
5. Remarque : « V » apparaitra dans la colonne LINE si toutes les phases sont sous l'effet
d'une transitoire. V1, V2 ou V3 apparaitront dans la colonne LINE si une phase spécifique
est sous l'effet d'une transitoire ; référez-vous à l'écran 2 ci-dessous.
6. Appuyez sur le bouton POWER READING pour sortir du mode de capture des
transitoires et revenir au mode de fonctionnement normal.
7. Un écran peut afficher jusqu'à 13 événements de transitoires. Un fichier peut enregistrer
99 événements de transitoires. Lorsque vous devez gérer plus de 13 événements de
transitoires, utilisez les touches de navigation vers le haut et le bas pour visualiser les
données supplémentaires. Lorsque moins de 13 événements de transitoire sont affichés,
les touches de navigation sont désactivées.
REMARQUE : À chaque qu'on appuie sur le bouton 1Φ 3Φ button, l'appareil fait défiler la liste des
configurations du système en mode transitoire (1P2W, 1P3W, 3P3W et 3P4W)

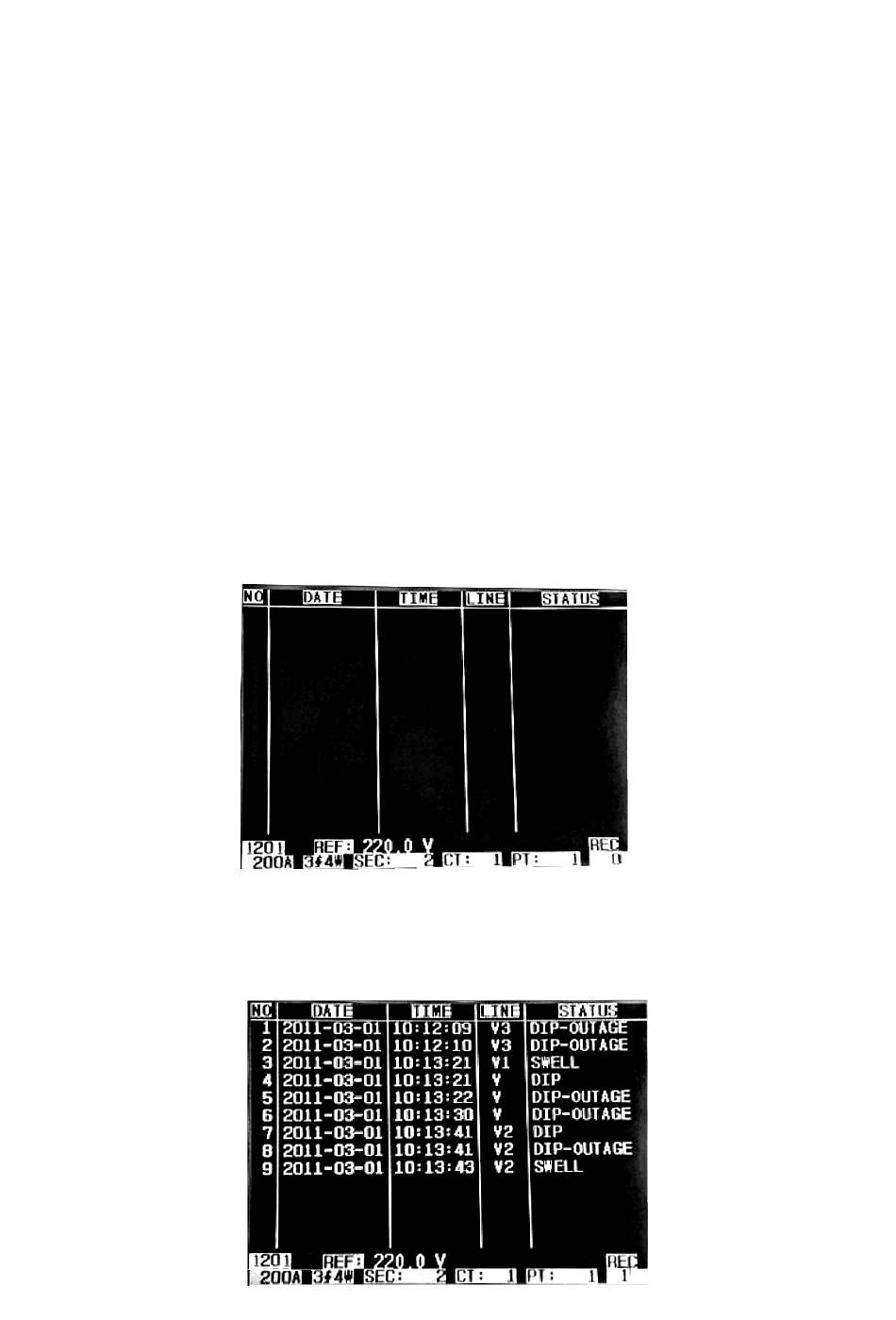

Figure 5-10a : Capture de transitoires-Écran 1
Figure 5-10b : Capture de transitoires-Écran 2
30
PQ3470-fr-FR_V1.9 10/15
