Mesure 1Φ 3W (monophasé à 3 fils)
1.
Mettez l'instrument sous tension en appuyant sur la touche « Power » (élément 3-
7 ; diagrammes de la section 3), puis utilisez la touche « 1Φ 3Φ » (élément 3-22) pour
sélectionner le système 1Φ 3W. Le nom de la configuration choisie sera affiché dans la
partie inférieure gauche de l'écran.
2.
Connectez la tension de ligne L1, L2 et Vn (Neutre) aux bornes V1, V2 et N de
l'instrument.
3.
Connectez les deux (2) pinces (A1 et A2) aux conducteurs (A1) et (A2)
4.
Connectez les pinces 1 et 2 (A1 et A2) aux bornes A1 et A2 de l'instrument
5.
Les facteurs de mesure associés vont apparaître sur l'écran
6.
Les définitions des mesures peuvent être consultées dans la section 5-15

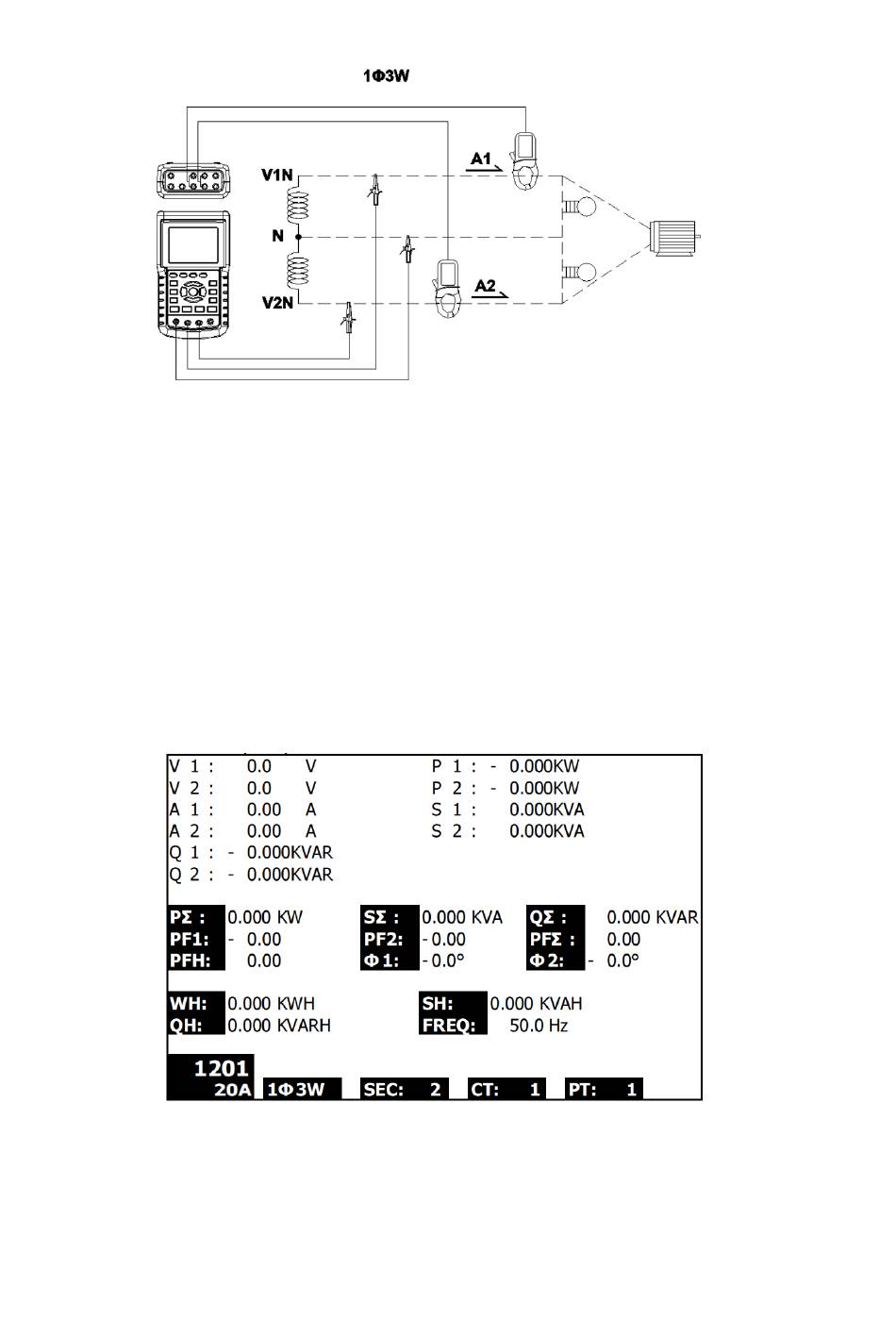

Figure 5-2
22
