5.0
Procédures de mesure de puissance
5.1

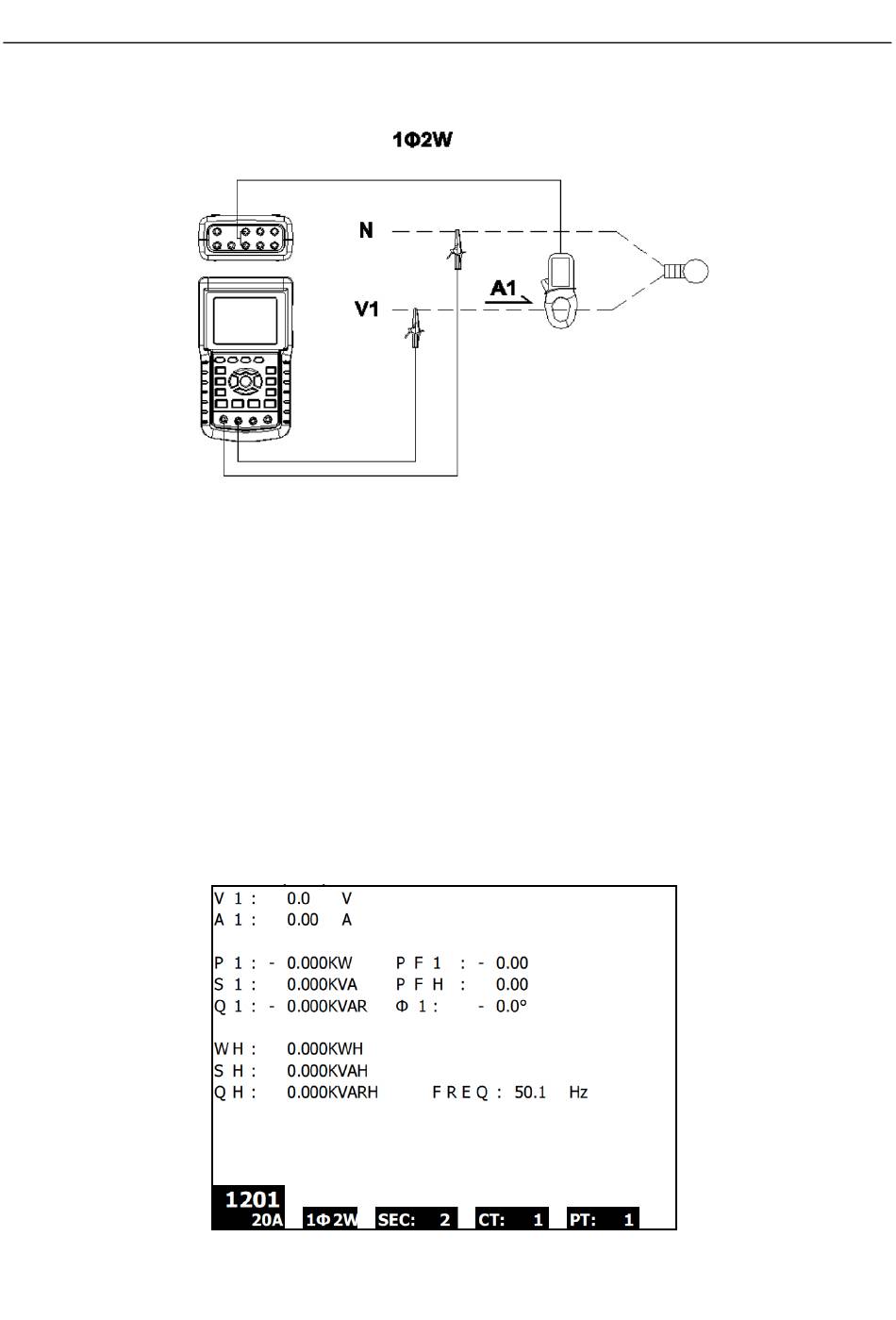

Mesure 1Φ 2W (monophasé à 2 fils)
1.
Mettez l'instrument sous tension en appuyant sur la touche « Power » (élément 3-
7 ; diagrammes de la section 3), puis utilisez la touche « 1Φ 3Φ » (élément 3-22) pour
sélectionner le système 1Φ 2W. Le nom du système sélectionné sera affiché dans la partie
inférieure gauche de l'écran (référez-vous à la figure 5-1 ci-dessus)
2.
Connectez la tension de ligne L1, Vn (Neutre) aux bornes V1 et N de
l'instrument.
3.
Connectez la pince (A1) au conducteur (A1)
4.
Connectez la pince 1 (A1) à la borne A1 de l'instrument
5.
Les facteurs de mesure associés vont apparaître sur l'écran
6.
Les définitions des mesures peuvent être consultées dans la section 5-15
Figure 5-1
21
PQ3470-fr-FR_V1.9 10/15
