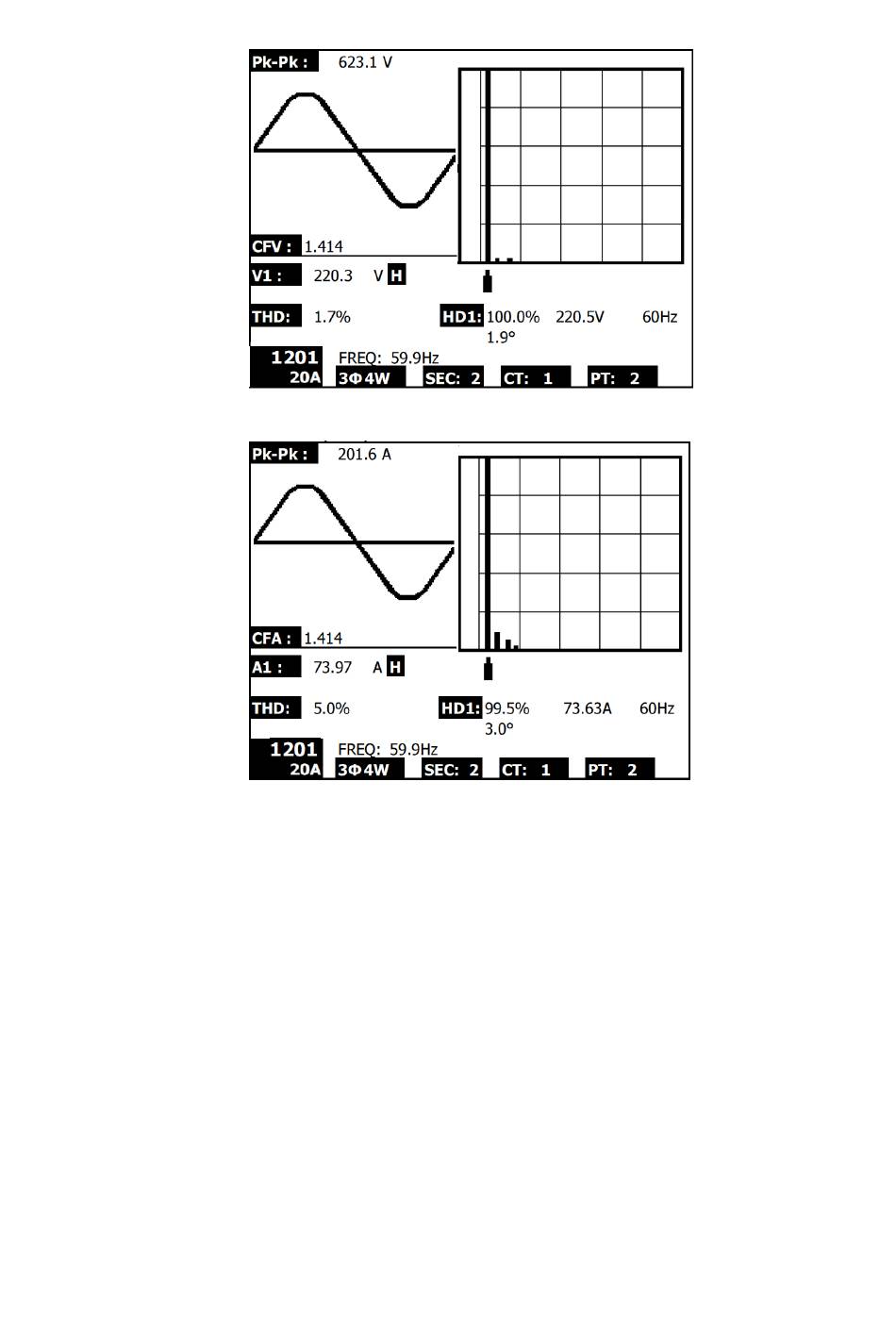

Fig. 5-7c: Harmoniques - Écran 3 - tension phase 1 - Gamme haute (VH)
Fig. 5-7d: Harmoniques - Écran 4 - Ampères Phase 1 - Gamme haute (AH)
Les harmoniques Définitions d'affichage :
CFA
facteur de crête Ampères - Ratio de la valeur de crête à valeur RMS
CFV
Facteur de crête de la tension - Ratio de la valeur de crête à valeur RMS
valuie
Pk-Pk
crête à crête de tension ou l'ampérage
AH/AL
AMPS - gamme haute ou en gamme basse (Ajuster la taille de forme
d'onde affichée)
VH/VL
Volts - gamme haute ou en gamme basse (Ajuster la taille de forme d'onde
affichée)distorsion harmonique totale distorsion harmonique totale - le ratio
de la somme des puissances de
de l'alimentation de la fréquence fondamentale.
H01
ou 1re fondamentaux harmonique - doit être égale à 100 % de la valeur
mesurée
H03
3ème harmonique - pourcentage est fondé sur le ratio à signal
fondamentaux
3.0°
angle de phase de la fréquence harmonique
V1
tension pour la phase 1 s'affiche
A1
de l'intensité au niveau de la phase 1 s'affiche
FREQ
Fréquence de ligne mesurée
1200/20A
collier modèle et réglage de gamme
3Φ4W
3 phase, 4 fils
tous les composants harmoniques
27
PQ3470-fr-FR_V1.9 10/15
