5.6 –
Ajustement du zéro pour fonction « Wattheure »
Appuyez et maintenez enfoncée la touche « Exit » pendant au moins 6 secondes, les
valeurs de mesure « WH », « SH », « QH » seront réinitialisées à la valeur zéro.
5.7 –
Mesure d'harmoniques (Afficher uniquement)
1.
Appuyez sur la touche « Harmonique »
2.
Appuyez sur la touche 'V/A 1. 2. 3' touche pour sélectionner la phase et unités.
3.
Si la forme d'onde est déformée, appuyez sur la touche « Gamme V/A » pour passer
en mode VH ou AH et éliminer la déformation de la forme d'onde (comme présenté sur
les écrans 3 et 4)
4.
Appuyez sur la touche de navigation vers la gauche ou vers la droite pour afficher la
valeur de courant ou de tension de la nième harmonique. (H01 - 1e harmonique illustré
sur la figure)

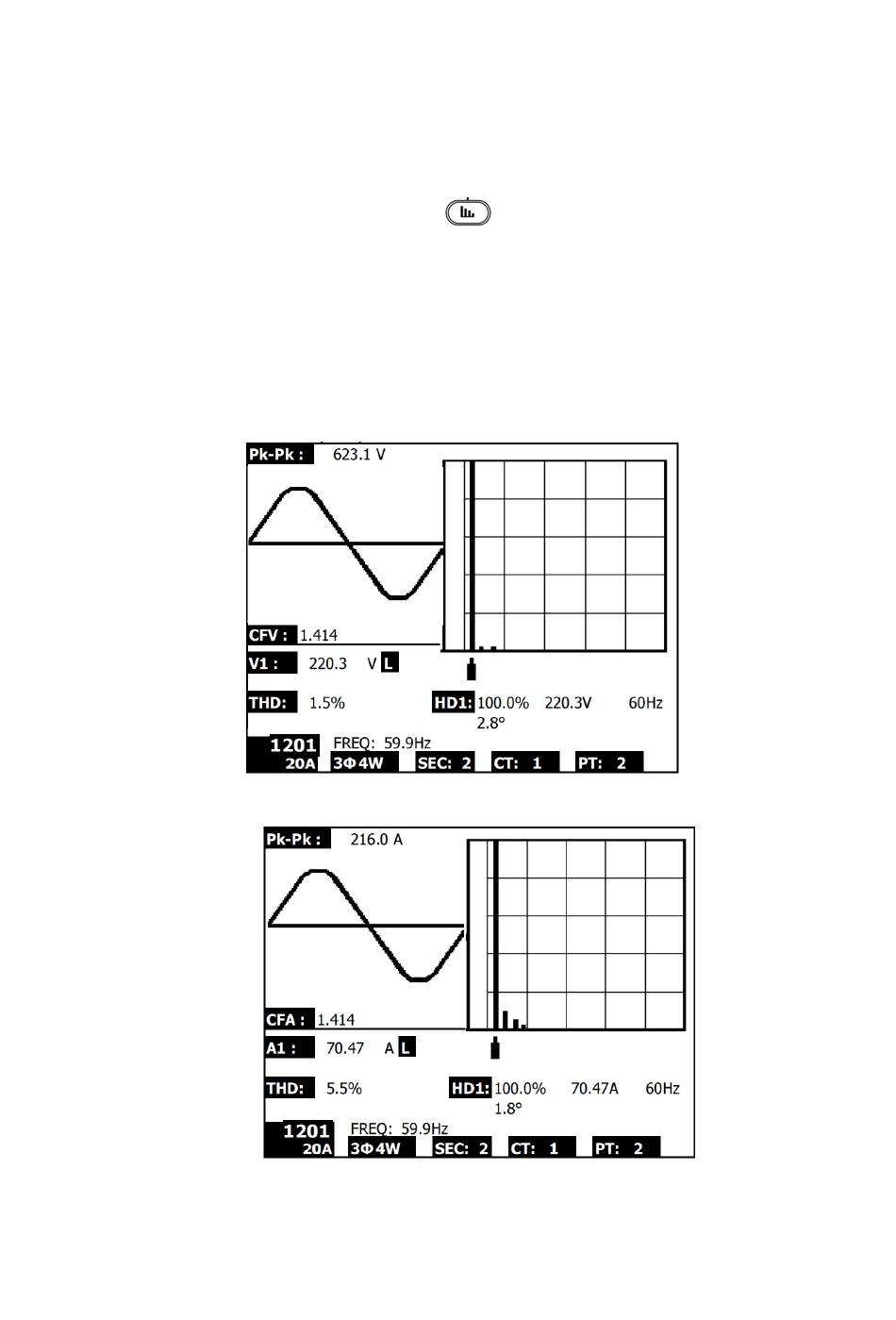

Fig. 5-7a: Harmoniques - Écran 1 - Tension - Phase 1 - gamme basse (VL)
Fig. 5-7b: Harmoniques - Écran 2 - Ampères - Phase 1 - gamme basse (AL)
Remarque : Si la courbe est tronquée à la crête ou trop petite sur l'écran LCD, appuyez
sur le bouton RANGE pour sélectionner la gamme HIGH ou LOW pour un meilleur
affichage. L'indicateur de gamme est le symbole après l'unité de valeur RMS, L ou H.
pour entrer dans l'écran 1.
26
PQ3470-fr-FR_V1.9 10/15
