Instructions de Montage et d'Utilisation

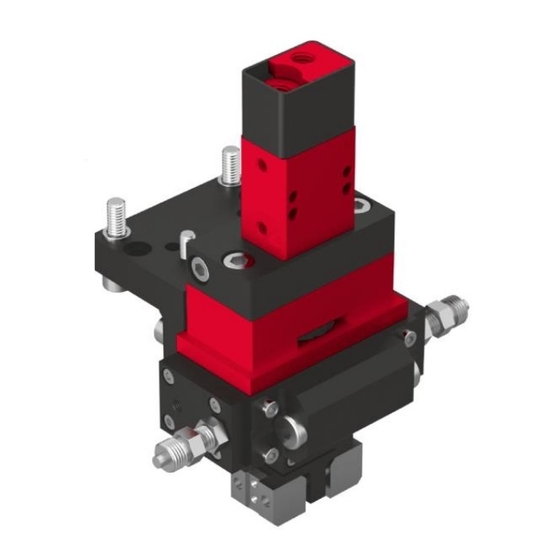

Module de préhension GMQ 12
Module de préhension rotatif GMQ 12/RM 12
Traduction des Instructions de Montage Originales FR
GMQ 12/ P
◼
GMQ 12/P-01
◼
GMQ 12/K
◼
GMQ 12/P-01-RM12
◼
GMQ 12/P-RM 12
◼
GMQ 12/K-RM 12
◼
Instructions de montage FR
N° com. : 11000495
N° com. : 50000797
N° com. : 11010496
N° com. : 50002137
N° com. : 50002128
N° com. : 50002131
◼
GMQ 12 I RM 12
I
GMQ 12/K-RMZ 12
◼
GMQ 12/P-RM 12-SD
◼
GMQ 12/K-RM 12-SD
◼
GMQ 12/P-RMZ 12-SD
◼
GMQ 12/P-01-RMZ
◼
◼
◼
24.05.2023
V3.0
N° commande : 50002133
N° commande: 50002129
N° commande : 50002132
N° commande : 50002130
12-SD
N° commande : 50002139
1–57
