Une fois l'afficheur mis en route il affiche l'écran d'accueil suivant :
5
-
4
Les valeurs des capteurs clignotent lorsque la filtration est arrêtée.
Elles s'affichent en continu lorsque la filtration est en marche pendant une durée minimum
de 10 min. Concernant le Redox, il faut attendre 30 à 90 minutes.
Navigation :
Touche
-
OK
C
La touche navigation
Lorsque l'écran d'accueil est affiché, l'appuie sur la flèche de droite permet de visualiser
l'état du système et d'obtenir un résumé des paramétrages de la filtration, du chauffage et
du traitement (pH et désinfectant)
Touches et voyants
Le voyant état de la filtration :
Manuel d'installation Kompact Master PRO et Master M9 V.5.6 - 980089
1
2
3
- -

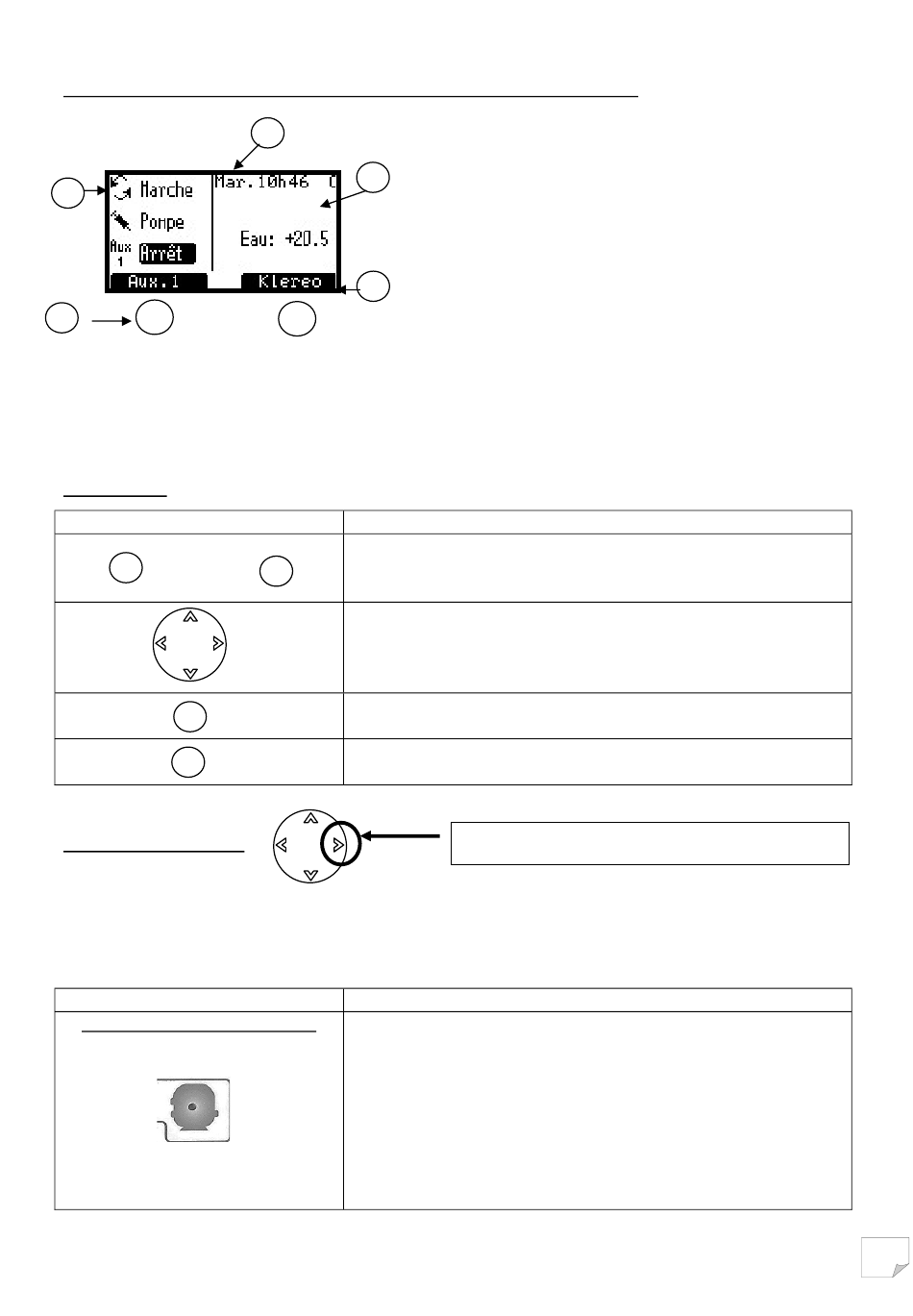

Figure 43.
Ecran d'accueil
Touche sélection écran : un affichage sur la partie
inférieure de l'écran LCD définit la fonction de ces
- -
touches. Leurs fonctions varient en fonction des menus.
Touche navigation : Permet la navigation et dans
certains cas le changement des valeurs affichées
Touche validation : Permet d'accéder à un sous menu
ou de valider une action
Touche retour ou annulation : Permet l'annulation d'une
action ou le retour au menu précédent
Allumé en vert fixe lorsque la filtration est en marche
continue (manuel ON)
Allumé en vert clignotant lorsque la filtration est en
marche pour un cycle (régulé / plages horaires ou
commande externe)
Allumé en rouge clignontant lorsque la filtration n'est pas
possible à cause d'une sécurité ou un défaut.
Eteint lorsque la filtration est à l'arrêt
1. Date et heure. Messages en alternance s'il y en a.
2. Valeurs des capteurs
3. Accès au menu Klereo
4. Bouton raccourci vers la fonction sélectionnée
5. Mode programmé et état des sorties
Définition
Accès rapide vers le bilan « état système »
Définition
