Le Kompact Master M9 et Master PRO sont dotés de 4 entrées contacts :
1 – l'entrée contact A et B est utilisée pour la détection de l'état de la couverture
ouverte/fermée.
2 – l'entrée contact C et D est utilisée pour la détection de fin de bidon de désinfectant
(Chlore / Oxygène actif)
3 – l'entrée contact E et F est utilisée pour la détection de fin de bidon de pH.
4 – l'entrée contact Y et Z est utilisée pour la détection de fin de bidon de floculant.
Kompact Master est doté de 2 entrées d'asservissement de la filtration
1 – L'entrée contact « 1 - 2 » est utilisée pour forcer la filtration. Etablir le contact entre ces
bornes permet de forcer la mise en marche de la pompe. Ceci peut être utilisé dans le cas
d'une piscine à débordement pour le contrôle du bac tampon.
2 – L'entrée contact « 3 - 4 » est utilisée pour interdire la filtration. Couper le contact entre
ces bornes permet d'interdire la mise en marche de la pompe. Ceci peut être utilisé dans le
cas d'une piscine à débordement pour le contrôle du bac tampon.
En sortie d'usine, les bornes 1 – 2 sont non-connectées : « Force filtration » désactivé
En sortie d'usine, les bornes 3 – 4 sont reliées par un fils : « Interdit filtration » désactivé
La fonction « interdit filtration » est prioritaire sur la fonction « Force Filtration »
Tableau 1.
Tableau des entrées / sorties du Klereo Kompact M9 (configuration par défaut)
Entrées /sorties
Entrée Couv
Entrée Bidon
Trait
Entrée Bidon pH
Entrée Bidon floc
ENTREES 230 V
Manuel d'installation Kompact Master PRO et Master M9 V.5.6 - 980089

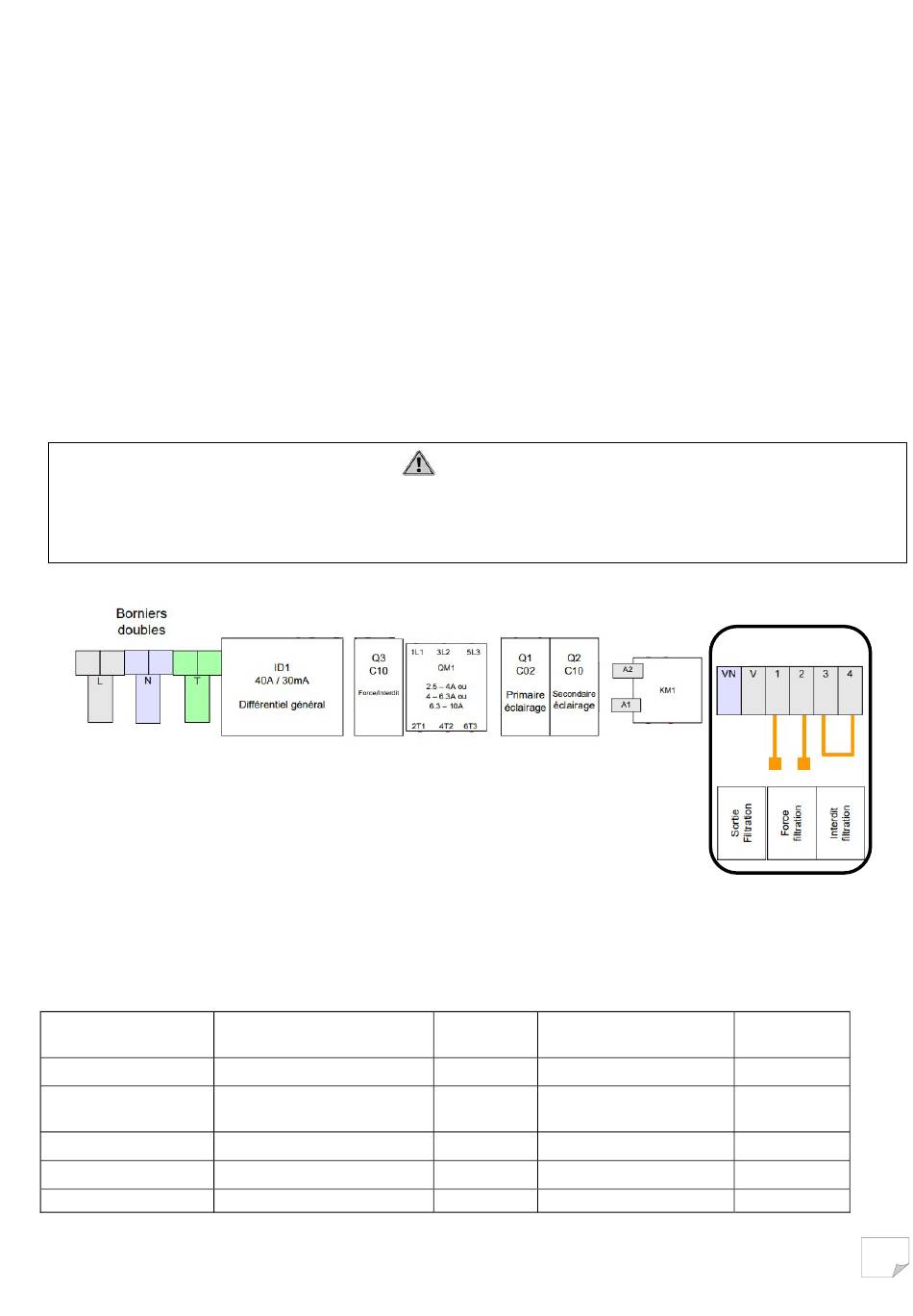

Figure 36.
Bornier de configuration de la filtration
Fonctions
Couverture
Bidon désinfectant
Bidon pH
Bidon floculant
Entrée 230 V
ATTENTION
Emplace
Types
ment
A B
Entrée Contact sec
C D
Entrée Contact sec
E F
Entrée Contact sec
Y Z
Entrée Contact sec
I J
Phase neutre
Ampérage
max
Entrée !
Entrée !
Entrée !
Entrée !
Entrée !
22
