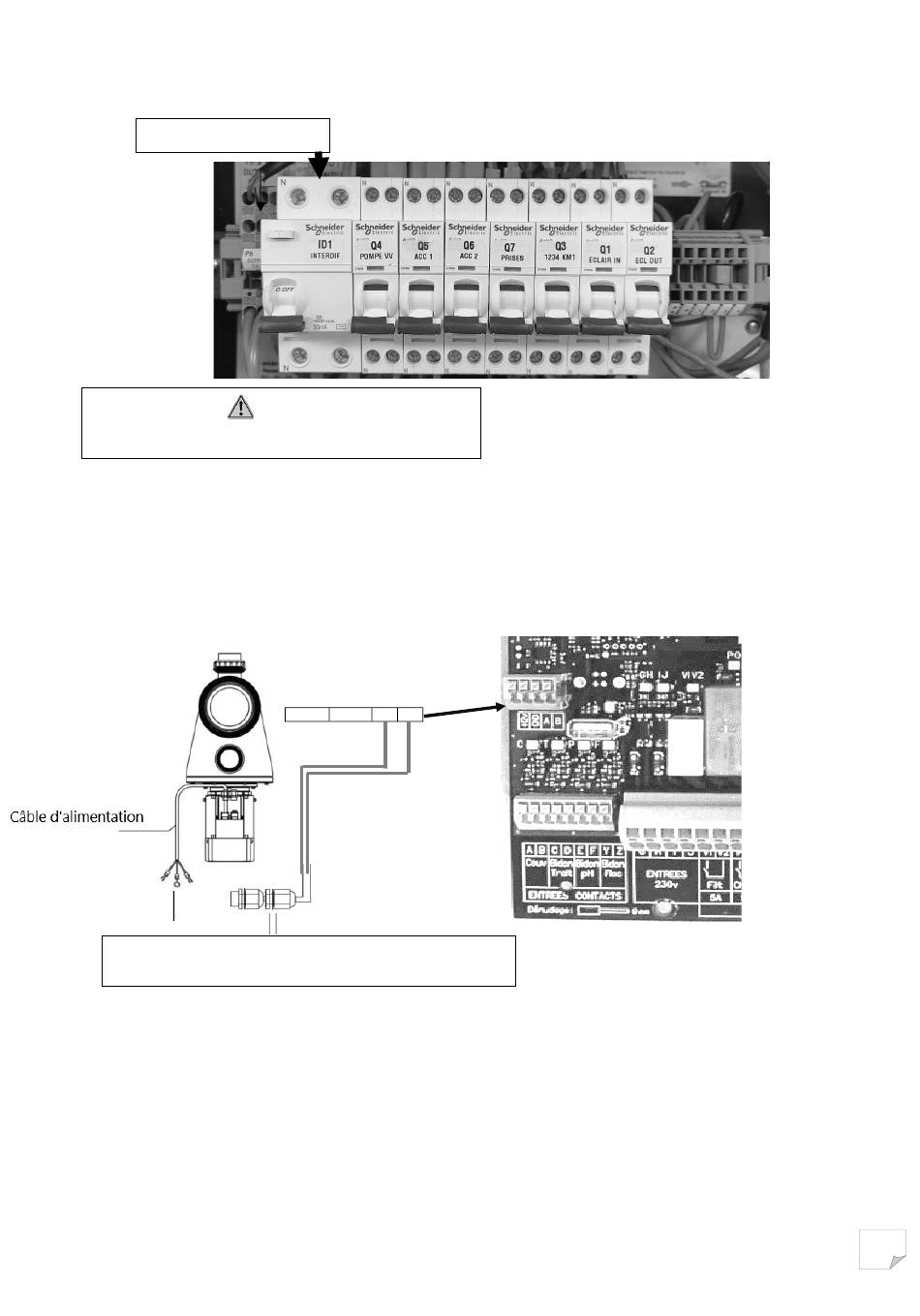

5.3.2 Coffret sans contacteur pour pompes à vitesses variables
Alimentation coffret
Ne pas passer les câbles d'alimentation trop près des cartes
électroniques
Figure 28.
La pompe de filtration est branchée sur V-VN et l'éclairage sur le disjoncteur Q2. Le bornier
P-PN peut être utilisé pour brancher l'alimentation d'une pompe à chaleur protégée par un
disjoncteur C16 (Q5). Le disjoncteur C16 (Q6) peut être utilisé pour alimenter un coffret
couverture automatique ou autre équipement auxiliaire.
5.4 Branchement du bus de communication de la pompe Klereo Flo.
Brancher le câble d'alimentation sur le bornier V-VN
Figure 29.
Manuel d'installation Kompact Master PRO et Master M9 V.5.6 - 980089
ATTENTION :
Branchement du Kompact Master M9 Klereo Flo
Bus de
communication
+12V
GND
A
B
Branchement du Kompact Master PRO Klereo Flo
17
