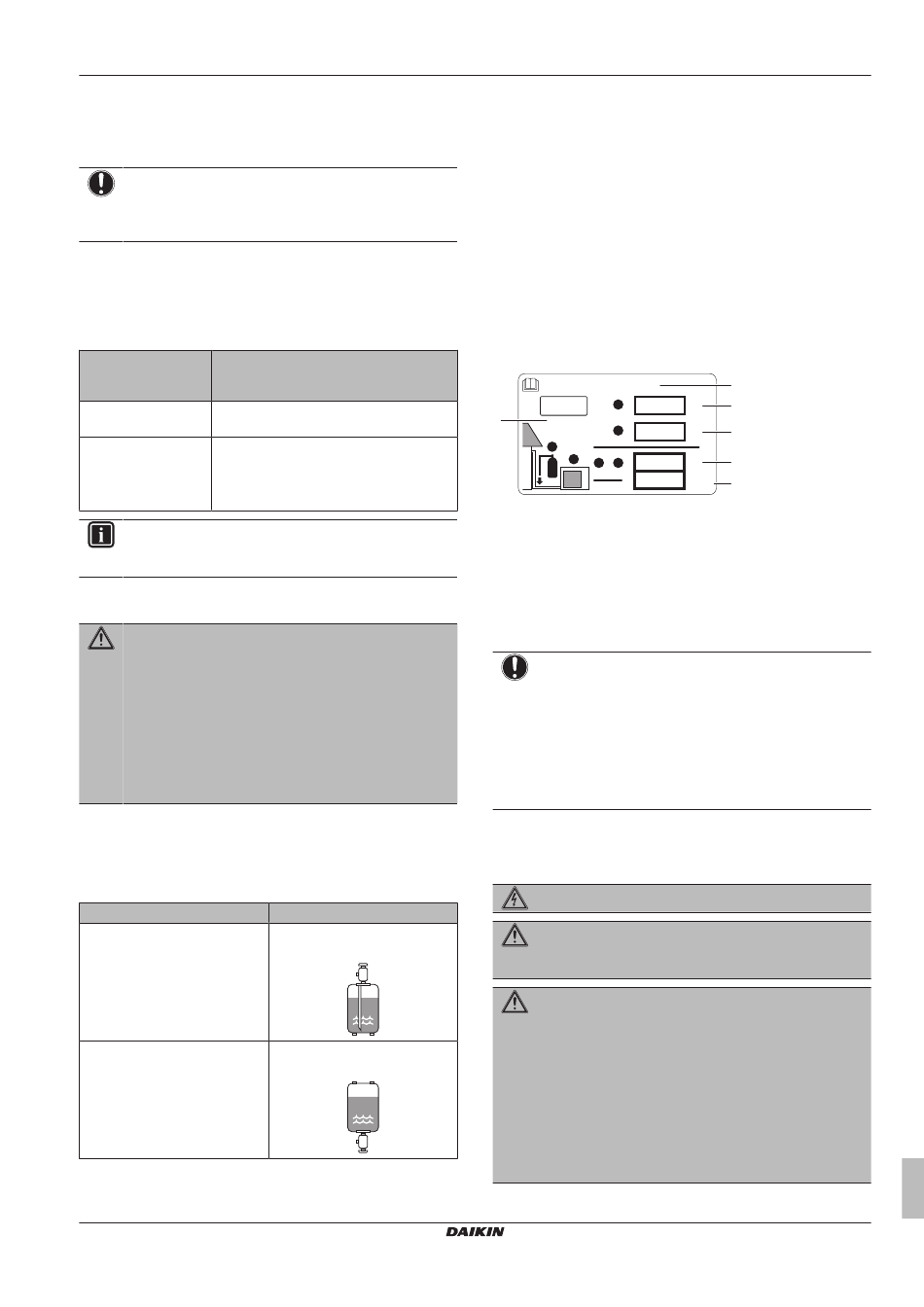

5 Si vous n'atteignez PAS le vide cible ou si vous ne pouvez pas
maintenir le vide pendant 1 heure, procédez comme suit:
▪ Vérifiez de nouveau l'étanchéité.
▪ Procédez de nouveau au séchage à vide.
REMARQUE
Veillez à ouvrir la vanne d'arrêt du gaz après installation de
la tuyauterie et vidage. Si le système fonctionne avec la
vanne fermée, le compresseur risque d'être endommagé.
5.5
Charge du réfrigérant
5.5.1
Détermination de la quantité de
réfrigérant complémentaire
Si la longueur totale
de la tuyauterie de
liquide est de...
≤10 m
N'AJOUTEZ PAS de réfrigérant
complémentaire.
>10 m
R=(longueur totale (m) de la tuyauterie de
liquide–10 m)×0,020
R=charge supplémentaire (kg) (unités
arrondies à 0,1 kg près)
INFORMATIONS
La longueur de tuyau correspond à la longueur dans un
sens du tuyau de liquide.
5.5.2
Charge du réfrigérant
AVERTISSEMENT
▪ Utilisez uniquement du réfrigérant R410A. D'autres
substances peuvent entraîner des explosions et des
accidents.
▪ Le R410A contient des gaz à effet de serre fluorés.
Son potentiel de réchauffement global (GWP) est de
2087,5. NE laissez PAS ces gaz s'échapper dans
l'atmosphère.
▪ Lorsque vous chargez du réfrigérant, utilisez toujours
des gants de protection et des lunettes de sécurité.
▪ Utilisez uniquement des outils exclusivement conçus pour le type
de réfrigérant utilisé dans le système, de manière à garantir la
résistance à la pression et à éviter que des corps étrangers ne
pénètrent dans le système.
▪ Procédez comme suit pour charger le réfrigérant liquide:
Si
Un tube à siphon est installé
(le cylindre doit porter la mention
"siphon de remplissage de
liquide installé")
Aucun tube à siphon n'est installé Procédez au chargement en
▪ Ouvrez doucement les cylindres de réfrigérant.
RXS50+60 + RX50+60 + ARXS50~71
Série split R410A
3P360062-1H – 2016.09
Alors...
Passez à
Procédez au chargement avec le
cylindre à l'endroit.
retournant le cylindre.
▪ Chargez le réfrigérant sous forme liquide. L'ajout sous forme
gazeuse peut empêcher le fonctionnement normal.
Condition requise: Avant de charger du réfrigérant, assurez-vous
que le tuyau de réfrigérant est connecté et vérifié (test de fuite et
séchage à vide).
1 Raccordez le cylindre du réfrigérant à l'orifice d'entretien.
2 Chargez la quantité de réfrigérant supplémentaire.
3 Ouvrez la vanne d'arrêt du gaz.
Si une opération d'aspiration est nécessaire au démontage ou au
déplacement
du
système,
"7.1 Aspiration" à la page 19
pour plus de détails.
5.5.3
Mise en place de l'étiquette concernant
les gaz fluorés à effet de serre
1 Remplissez l'étiquette comme suit:
Contains fluorinated greenhouse gases
RXXX
1
=
f
GWP: XXX
2
=
2
1
+
1
2
=
GWP × kg
=
1000
a
Si une étiquette multilingue concernant les gaz fluorés à
effet de serre est livrée avec l'unité (reportez-vous aux
accessoires), décollez la langue applicable et collez-la sur
a.
b
Charge de réfrigérant en usine: reportez-vous à la plaque
signalétique de l'unité
c
Quantité de réfrigérant supplémentaire chargée
d
Charge de réfrigérant totale
e
Les émissions de gaz à effet de serre de la charge totale
de réfrigérant exprimées en tonnes d'équivalent de CO
f
GWP = potentiel de réchauffement global
REMARQUE
En Europe, les émissions de gaz à effet de serre de la
charge de réfrigérant totale dans le système (exprimées en
tonnes d'équivalent de CO
les intervalles de maintenance. Suivez la législation
applicable.
Formule pour calculer les émissions de gaz à effet de
serre: la valeur GWP du réfrigérant × la charge de
réfrigérant totale [en kg] / 1000
5.6
Raccordement du câblage
électrique
DANGER: RISQUE D'ÉLECTROCUTION
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
AVERTISSEMENT
▪ N'activez PAS l'alimentation électrique avant de
terminer toutes les connexions des fils. Dans le cas
contraire, cela pourrait provoquer une décharge
électrique.
▪ Lorsque le câblage est terminé, revérifiez que tous les
câbles sont connectés correctement avant d'activer
l'alimentation électrique.
▪ Toutes les pièces, matériaux et travaux électriques
obtenus sur place DOIVENT être conformes à la
législation en vigueur.
5 Installation
reportez-vous
à
la
section
a
kg
b
kg
c
d
kg
e
tCO
eq
2
2
) sont utilisées pour déterminer
2
Manuel d'installation
15
