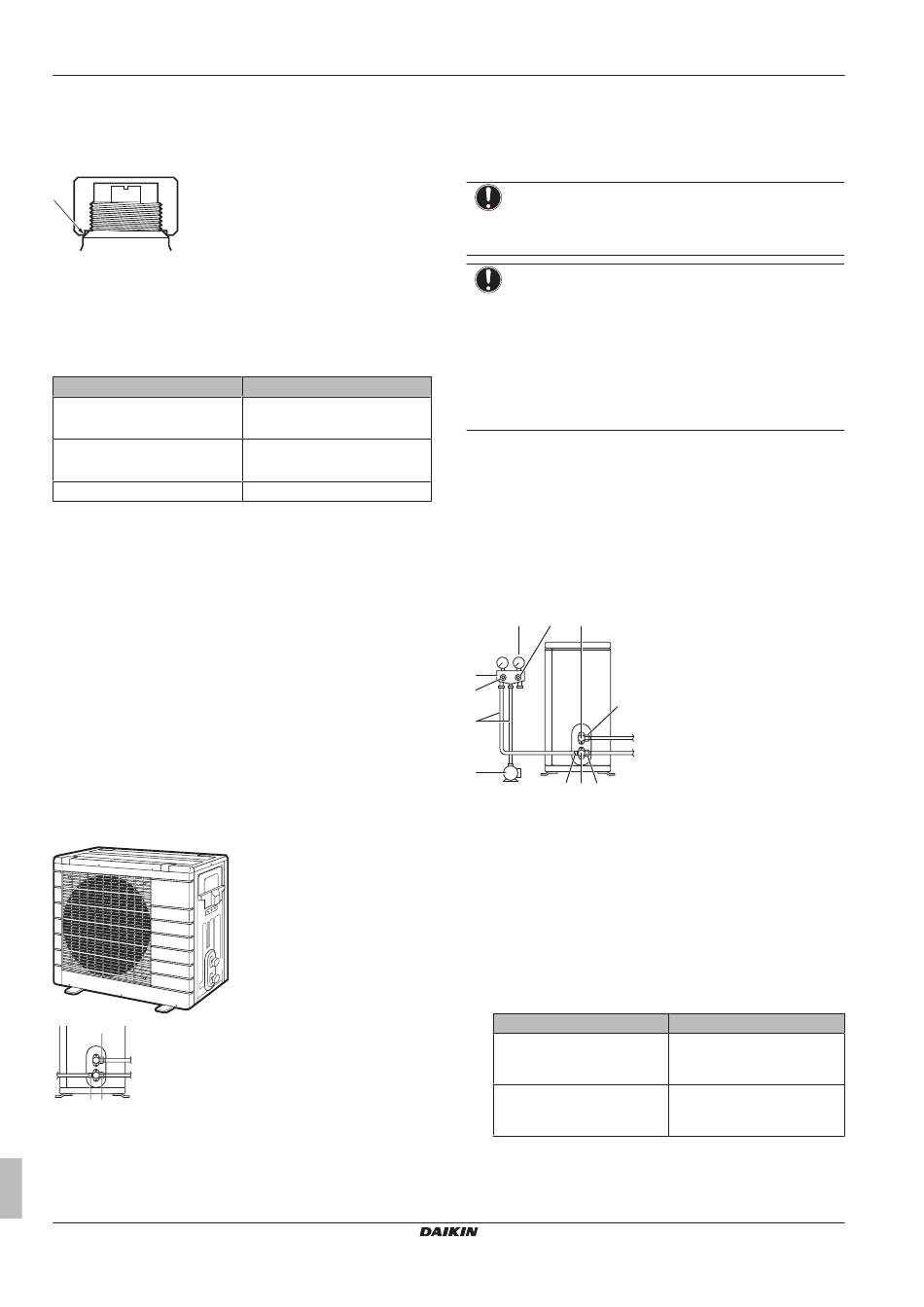

5 Installation
Manipulation du capuchon de la tige
Prenez les directives suivantes en compte:
▪ Le capuchon de la tige dispose d'un joint à l'emplacement indiqué
par la flèche. Ne l'endommagez PAS.
▪ Une fois la vanne d'arrêt manipulée, veillez à bien serrer le
capuchon de la tige.
▪ Reportez-vous au tableau suivant pour connaître le couple de
serrage.
▪ Une fois le capuchon de la tige resserré, assurez-vous de
l'absence de fuites de réfrigérant.
Élément
Capuchon de la tige, côté liquide
Capuchon de la tige, côté gaz
Couple de serrage du
(a) Pour catégories 50 et 60.
(b) Pour catégorie 71.
Manipulation du couvercle d'entretien
Prenez les directives suivantes en compte:
▪ Utilisez toujours un flexible de charge équipé d'une broche
d'enfoncement de vanne, l'orifice d'entretien étant une vanne de
type Schrader.
▪ Une fois l'orifice d'entretien manipulé, serrez bien le couvercle de
l'orifice d'entretien. Reportez-vous au tableau du chapitre
"Manipulation du capuchon de la tige" à la page 14
connaître le couple de serrage.
▪ Une fois le couvercle de l'orifice d'entretien resserré, assurez-vous
de l'absence de fuites de réfrigérant.
5.3.6 Raccordement de la tuyauterie de
réfrigérant à l'unité extérieure
1 Raccordez le raccord du réfrigérant liquide de l'unité intérieure
à la vanne d'arrêt du liquide de l'unité extérieure.
a
c b
a Vanne d'arrêt du liquide
b Vanne d'arrêt du gaz
c Orifice d'entretien
2 Connectez le raccord du réfrigérant gazeux de l'unité intérieure
à la vanne d'arrêt du réfrigérant de l'unité extérieure.
Manuel d'installation
14
Couple de serrage (N∙m)
(a)
21,6~27,4
(b)
32,7~39,9
(a)
48,1~59,7
(b)
60,1~74,6
10,8~14,7
pour
5.4 Vérification de la tuyauterie de
réfrigérant
5.4.1

Recherche de fuites

REMARQUE
Ne dépassez PAS la pression de service maximale
autorisée pour l'unité (voir "PS High" sur la plaque
signalétique de l'unité).
REMARQUE
Veillez à utiliser une solution de détection de bulles
recommandée par le revendeur. N'utilisez pas d'eau
savonneuse qui risque de provoquer des fissures des
écrous évasés (l'eau savonneuse peut contenir du sel qui
absorbe l'humidité qui se mettra à geler lorsque le tuyau
refroidit) et/ou d'entraîner la corrosion des raccords évasés
(l'eau savonneuse peut contenir de l'ammoniaque qui
provoque un effet corrosif entre l'écrou évasé en laiton et
l'évasement en cuivre).
1 Chargez le système avec de l'azote jusqu'à une pression de
jauge d'au moins 200 kPa (2 bar). Une pression de 3000 kPa
(30 bar) est recommandée pour détecter les petites fuites.
2 Vérifiez l'étanchéité en appliquant une solution de détection de
bulles sur tous les raccords.
3 Éliminez tout l'azote.
5.4.2 Procédure de séchage sous vide
Raccordez la pompe à vide et le manifold comme suit:
a d h
b
c
j
e
f
g h i
a Appareil de mesure de la pression
b Manifold de la jauge
c Vanne basse pression
d Vanne haute pression
e Flexibles de charge
f Pompe à vide
g Orifice d'entretien
h Couvercles des vannes
i Vanne d'arrêt du gaz
j Vanne d'arrêt du liquide
1 Mettez le système sous vide jusqu'à ce que la pression
indiquée par le manifold soit de −0,1 MPa (−1 bar).
2 Laissez le système pendant 4 à 5 minutes et vérifiez la
pression:
Si la pression...
Ne change pas
Augmente
3 Purgez pendant au moins 2 heures, de manière à atteindre une
pression de −0,1 MPa (−1 bar) sur le manifold.
4 Une fois la pompe désactivée, vérifiez la pression pendant au
moins 1 heure.
Alors...
Il n'y a pas d'humidité dans le
système. La procédure est
terminée.
Il y a de l'humidité dans le
système. Passez à l'étape
suivante.
RXS50+60 + RX50+60 + ARXS50~71
Série split R410A
3P360062-1H – 2016.09
