MANUEL
D'INSTALLATION

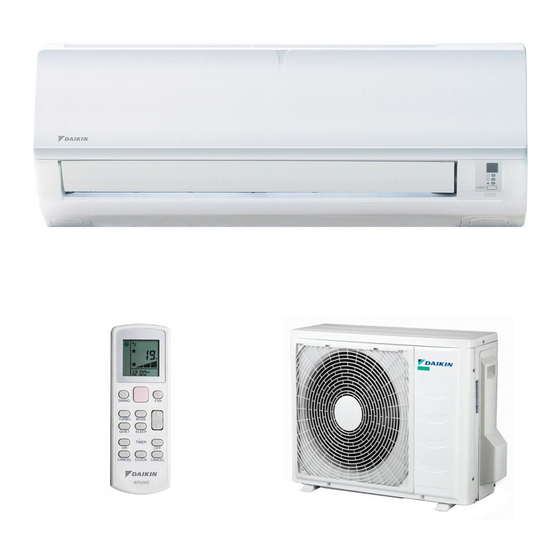

R410A Split Series
Modèles
FTXB20C2V1B
FTXB25C2V1B
FTXB35C2V1B
ATXB25C2V1B
ATXB35C2V1B

Publicité

Table des Matières
loading

Sommaire des Matières pour Daikin R410A Split Série

  • Page 1 MANUEL D'INSTALLATION R410A Split Series Modèles FTXB20C2V1B FTXB25C2V1B FTXB35C2V1B ATXB25C2V1B ATXB35C2V1B...
  • Page 2 3P363628-5F...
  • Page 3: Précautions De Sécurité

    Précautions de sécurité • Lisez attentivement les présentes précautions de sécurité pour garantir une installation correcte. • Ce manuel classe les consignes de sécurité en deux catégories: AVERTISSEMENT et ATTENTION. Veillez à respecter toutes les précautions suivantes: elles sont toutes importantes pour garantir votre sécurité. AVERTISSEMENT ..Le non-respect des avertissements peut avoir des conséquences graves, telles que la mort ou des blessures importantes.
  • Page 4: Accessoires

    Précautions de sécurité ATTENTION • N'installez pas le climatiseur dans un lieu présentant un risque d'exposition à des fuites de gaz inflammable. En cas de fuite de gaz, si le gaz s'accumule autour de l'unité, l'unité peut prendre feu. • Installez la tuyauterie d'évacuation conformément aux instructions du présent manuel. Une tuyauterie inadaptée peut entraîner des inondations.
  • Page 5: Conseils D'installation

    Conseils d'installation Retrait et installation du panneau avant. • Méthode de retrait 1) Placez vos doigts dans les encoches situées sur l'unité principale (une sur le côté droit et une sur le côté gauche) et ouvrez le panneau jusqu'à Encoches sur ce qu'il s'arrête.
  • Page 6: Schéma D'installation De L'unité Intérieure

    Schéma d'installation de l'unité intérieure Comment fixer l’unité interne. Plaque de Accrochez les griffes de la structure montage inférieure à la plaque de montage. Si les griffes sont difficiles à accrocher, démontez la grille avant. Attache Comment démonter l’unité interne. Plaque de montage Soulevez la zone marquée d’un repère (au bas de la grille avant)
  • Page 7: Installation De L'unité Intérieure

    Installation de l'unité intérieure Installation de la plaque de montage. • La plaque de montage doit être installée sur un mur qui supporte le poids de l'unité intérieure. 1) Sécurisez temporairement la plaque de montage sur le mur, vérifiez que le panneau est bien à niveau et marquez les endroits à...
  • Page 8 Installation de l'unité intérieure Perçage d'un trou dans le mur et installation du tuyau encastré dans le mur. • Pour les murs contenant une structure en métal ou une plaque en métal, Intérieur Extérieur veillez à utiliser un tuyau encastré dans le mur et un couvercle afin Tuyau encastré...
  • Page 9: Remplacement Sur Le Côté Gauche

    Installation de l'unité intérieure 3-2. Tuyauterie latérale gauche, arrière gauche et inférieure gauche. Remplacement du bouchon d'évacuation et du flexible de drainage. • Remplacement sur le côté gauche Fixation du flexible de drainage 1) Retirez la vis de fixation de l'isolation située * Le flexible de drainage se situe au dos de l'unité.
  • Page 10 Installation de l'unité intérieure Câblage. 1) Dénudez l'extrémité des fils (15 mm). 2) Faites correspondre la couleur des fils avec les numéros de borne des borniers des unités intérieure et extérieure, puis vissez fermement les câbles à la borne correspondante. 3) Raccordez les câbles de mise à...
  • Page 11: Légendes Du Schéma De Câblage Unifié

    Installation de l'unité intérieure Schéma de câblage Légendes du schéma de câblage unifié Pour les pièces appliquées et la numérotation, reportez-vous à l'autocollant du schéma de câblage fourni avec l'unité. Les pièces sont numérotées par ordre croissant et les numéros sont représentés dans la vue d'ensemble ci-dessous par le symbole "*" dans la référence. DISJONCTEUR TERRE DE PROTECTION CONNEXION...
  • Page 12: Travaux Sur La Tuyauterie De Réfrigérant

    Installation de l'unité intérieure Tuyauterie d'évacuation. Le flexible de drainage doit être incliné vers le bas. 1) Raccordez le flexible de drainage, tel que décrit sur la figure de droite. Aucun siphon autorisé. Ne placez pas l'extrémité du tuyau dans l'eau. 2) Retirez les filtres à...
  • Page 13: Précautions Relatives À La Manipulation De La Tuyauterie

    Travaux sur la tuyauterie de réfrigérant Tuyauterie de réfrigérant. ATTENTION 1) Utilisez l'écrou évasé fixé à l'unité principale (pour empêcher que le raccord conique ne fissure en raison de la détérioration due à l'âge). 2) Pour empêcher les fuites de gaz, appliquez l'huile réfrigérante uniquement sur la surface interne du raccord (utilisez de l'huile réfrigérante pour R410A).
  • Page 14: Essai De Fonctionnement Et Test

    Essai de fonctionnement et test Essai de fonctionnement et test. 1-1 Mesurez la tension d'alimentation et vérifiez qu'elle est comprise dans la plage spécifiée. 1-2 L'essai de fonctionnement doit être mené en mode chauffage ou rafraîchissement. • En mode rafraîchissement, sélectionnez la plus basse température programmable; en mode chauffage, sélectionnez la plus haute température programmable.
  • Page 16 3P341265-5Q 2017.02...
  • Page 17 Français Série split R410A Installationsanleitung Deutsch Split-Baureihe R410A Manuale d’installazione Italiano Serie Multiambienti R410A Manual de instalación Español Serie Split R410A Руководство по монтажу Русский Серия R410A с раздельной установкой Montaj kılavuzu Türkçe R410A Split serisi IM-5WMYJR-1114(0)-DAIKIN Part Number.: R08019042114...
  • Page 18: Contour Et Dimensions

    CONTOUR ET DIMENSIONS Unité Intérieure LA MARQUE INDIQUE LA DIRECTION DES TUYAUX ARRIÈRE ARRIÈRE GAUCHE DROITE VUE DE DESSUS PLAQUE D’IDENTIFICATION SIGNAL DE RÉCEPTION RÉPARTITEUR AVEC BORNE DE UNITÉ INTÉRIEURE MISE À LA TERRE VUE LATÉRALE INTERRUPTEUR DE MARCHE/ARRÊT THERMISTOR DE TEMPÉRATURE VOLET DE LA PIÈCE (INTÉRIEUR) VIS FIXES DE LA GRILLE AVANT...
  • Page 19 Unité Extérieure RXB50/60CV1B Toutes les dimensions sont données en mm Dimension Modèle RXB50/60CV1B Dimension Modèle RXB50/60CV1B...
  • Page 20: Précautions De Sécurité

    MANUEL D’INSTALLATION Ce manuel fournit les procédures d’installation pour assurer le bon fonctionnement et la sécurité de cet appareil. Des ajustements peuvent être nécéssaires pour suivre les réglementations locales. Avant d’installer et de faire fonctionner le climatiseur, lisez attentivement ce manuel et conservez le. Cet appareil est destiné...
  • Page 21: Important

    IMPORTANT Information importante relative au réfrigérant utilisé Ce produit contient des gaz fluorés. Ne pas laisser les gaz s’échapper dans l’atmosphère. Type de réfrigérant: R410A Valeur GWP 2087,5 GWP = Potentiel De Réchauffement Global Prière de compléter à l’encre indélébile, 1 la charge de réfrigerant d’usine du produit, ¢...
  • Page 22: Diagramme D'installation

    DIAGRAMME D’INSTALLATION Trou pour la Unité Intérieure tuyauterie Coupez le tuyau d’isolation thermique sur 75mm ou plus du plafond calfaté avec une longueur appropriée et enroulez-la de du mastic. ruban en vous assurant qu’aucun espac en’est laissé à l’endroit de la coupe du Panneau avant tuyau d’isolation thermique.
  • Page 23: Disposition Condensée De L'eau D'unité Extérieure (Unité De Pompe À Chaleur Seulement)

    Disposition Condensée De L’eau D’unité Extérieure (Unité De Pompe À Chaleur Seulement) • Il y a 2 trous sur la base de l’unité extérieure pour que l’eau PRISE condensée sorte. Insérez le coude de drain à un des trous. • Pour installer le coude de drain, première insertion une partie du crochet sur la base (partie A), tirer alors le coude de drain dans la direction montrée par la flèche tout en...
  • Page 24 Mise En Place De L’unite De La Platine Support Montage De La Platine Support Positionner dans un premier temps l’unité intérieure sur la languette S’assurrer que le mur de support soit suffisamment résistant, pour d’accrochage supérieure de support. Pour vous assurer que les supporter le poids de l’unité...
  • Page 25: Raccordements Des Tuyauteries

    RACCORDEMENTS DES TUYAUTERIES Longueur admissible de tuyauterie Une tuyauterie trop longue va diminuer à la fois la performance et la fiabilité de lʼappareil. Plus le nombre dʼangles est grand, plus le système de réfrigérant résiste au flux, ce qui affaiblit la capacité de refroidissement. En conséquence, le compresseur peut connaître des défectuosités.
  • Page 26 RACCORDEMENTS DES TUYAUTERIES Travail Des Tuyauteries Et Technique Flare Schéma I Coupe des Tubes Cuivre • Ne pas utiliser de tuyauteries en cuivre encrassé ou endommagé. Si de la tuyauterie, un évaporateur ou un 1/4t condensateur a été exposé ou a été ouvert pendant 15 secondes, passer le système à...
  • Page 27: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE IMPORTANT : * Les valeurs ci-dessus ne sont données qu’à titre indicatif. Elles doivent, par conséquent, être vérifiées et choisies de façon à répondre aux lois et aux réglementations en vigueur dans le pays concerné. Elles sont en plus fonction du type d’installation et des conducteurs utilisés. ** Le voltage adéquat doit être vérifié...
  • Page 28: Précautions Spéciales En Traitant L'unité De R410A

    PRÉCAUTIONS SPÉCIALES EN TRAITANT L’UNITÉ DE R410A R410A est un nouveau réfrigérant de HFC qui n’endommage pas la • Employez les outils et les matériaux exclusivement pour le réfrigérant couche d’ozone. La pression de travail de ce nouveau réfrigérant est R410A.
  • Page 29: Charge Additionnelle

    CHARGE ADDITIONNELLE Le réfrigérant est pré-chargé dans l’unité extérieure. Si la longueur des tuyaux est inférieure à 7,5m, alors la charge supplémentaire après un tirage n’est pas nécessaire. Si la longueur de la tuyauterie est supérieure à 7,5m, alors utiliser la valeur de charge supplémentaire comme indiqué...
  • Page 30: Operation Du Climatiseur

    OPERATION DU CLIMATISEUR Déshumidification Vitesse De Ventilation Et Capacité Nominale De Refroidissement • Lorsque le taux d’humidité de l’air est élevé, le climatiseur peut fonctionner en • La capacité nominale de refroidissement peut être atteinte en vitesse de mode de déshumidification. Appuyer sur la touche <MODE> et sélectionner ventilation ÉLEVÉE.
  • Page 31: Filtre À Air

    FILTRE À AIR Ouvrez le panneau avant. Nettoyez ou remplacez chaque filtre. • Tenez le panneau par les parties en retrait de l’unité Voir figure. principale (2 parties en retrait à droite et à gauche) • Lorsque vous égouttez l’eau restante, ne tordez pas le etsoulevezle jusqu’à...
  • Page 32: Entretien Et Maintenance

    ENTRETIEN ET MAINTENANCE Remarque valable pour la Turquie uniquement : La durée de vie de nos produits est de dix (10) ans Pieces A Entretenir Procédure D’Entretien Périodicité Filtre à air intérieur Enlever la poussière du filtre à l’aide d’un aspirateur ou en lavant Au moins une fois le filtre à...
  • Page 33: Dépannage

    ! AVERTISSEMENT • Ne touchez pas les parties métalliques de l’unité intérieure. Vous pourriez vous blesser. • Lorsque vous démontez ou montez le panneau avant, empoignez-le fermement pour éviter qu’il ne tombe. • Pour le nettoyage, n’utilisez pas d’eau chaude de plus de 40°C, ni benzine, ni essence, ni diluant, ni huiles voltatiles, ni cirages, ni brosses à...
