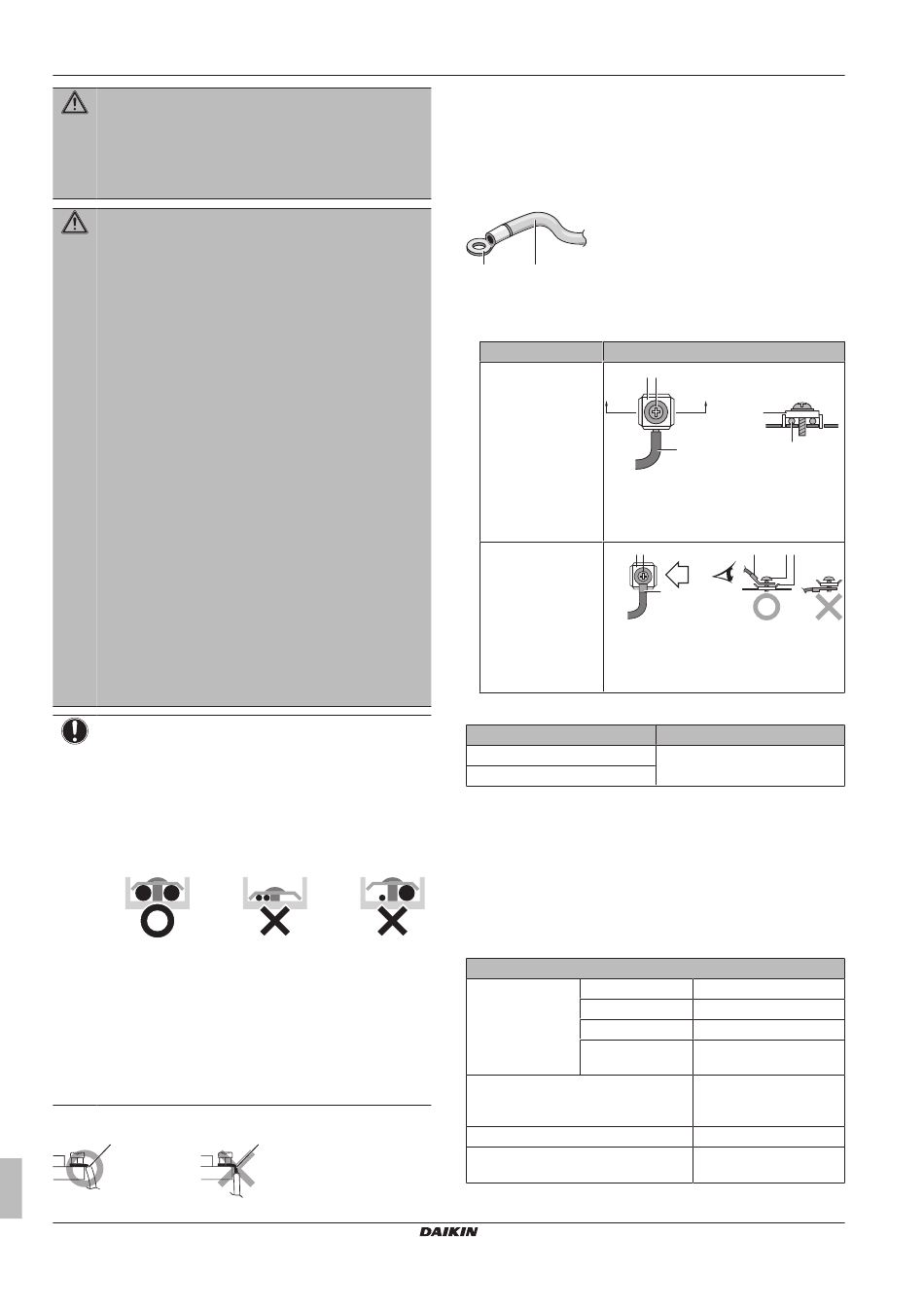

5 Installation
AVERTISSEMENT
▪ Une fois les travaux électriques terminés, vérifiez que
les composants électriques et les bornes à l'intérieur du
coffret électrique sont fermement connectés.
▪ Assurez-vous que tous les couvercles sont fermés
avant de démarrer l'unité.
AVERTISSEMENT
▪ Si l'alimentation ne dispose pas d'une phase neutre ou
dispose d'une phase neutre incorrecte, l'équipement
risque d'être endommagé.
▪ Procédez à la mise à la terre. Ne mettez PAS l'unité à
la terre avec une canalisation, un parasurtenseur ou
une prise de terre téléphonique. Une mise à la terre
incomplète peut provoquer des décharges électriques.
▪ Installez les disjoncteurs ou les fusibles requis.
▪ Fixez le câblage électrique avec des attaches de
manière à ce que les câbles n'entrent PAS en contact
avec les bords coupants ou la tuyauterie, du côté haute
pression notamment.
▪ N'utilisez PAS de fils enroulés, de fils conducteurs
toronnés, de rallonges ou de connexions d'un système
en étoile. Ils peuvent entraîner une surchauffe, une
décharge électrique ou un incendie.
▪ N'installez PAS un condensateur d'avance de phase,
cette unité est en effet équipée d'un inverseur. Un
condensateur d'avance
performances et peut entraîner des accidents.
▪ N'utilisez PAS d'éléments électriques fournis sur place
à l'intérieur de l'unité.
▪ Ne branchez PAS l'alimentation électrique de l'unité
intérieure à l'unité extérieure. Cela pourrait entraîner
des décharges électriques ou un incendie.
▪ Ne raccordez PAS l'alimentation d'autres accessoires
au bornier.
REMARQUE
Précautions à prendre lors de la pose des câbles
d'alimentation:
▪ Ne connectez pas des câbles d'épaisseurs différentes
au bornier d'alimentation (du mou dans le câblage
électrique peut provoquer une chaleur anormale).
▪ Lors du raccordement de câbles de même épaisseur,
procédez comme illustré ci-dessous.
▪ Pour le câblage, utiliser le fil d'alimentation désigné et
le raccorder fermement, puis le protéger pour éviter
qu'une pression extérieure ne soit exercée sur la
plaque de bornes.
▪ Utiliser un tournevis approprié pour serrer les vis du
bornier. Un tournevis à petite tête abîmera la tête et
rendra tout serrage impossible.
▪ Un serrage excessif des vis du bornier risque de les
casser.
Dénudez les fils (20 mm).
a
a Dénudez l'extrémité du fil jusqu'à ce point.
Manuel d'installation
16
de phase réduira les
b
b Le fait de trop dénuder le fil peut entraîner des décharges
électriques ou des fuites.
Gardez ce qui suit à l'esprit:
▪ Si vous utilisez des fils à conducteur toronné, installez une borne
à sertissure ronde à l'extrémité. Placez la borne à sertissure ronde
sur le fil jusqu'à la partie couverte et fixez la borne à l'aide de
l'outil adapté.
b a
a Fil à conducteur toronné
b Borne à sertissure ronde
▪ Installez les fils comme suit:
Type de fil
Fil à un conducteur
A
a Fil à un conducteur en spirale
b Vis
c Rondelle plate
c b
Fil à conducteur
toronné avec borne à
sertissure ronde
a Borne
b Vis
c Rondelle plate
Couples de serrage
Élément
M4 (X1M)
M4 (terre)
Équipement conforme à la norme EN/IEC 61000‑3‑12 (norme
technique européenne/internationale définissant les seuils pour les
courants harmoniques produits par les équipements raccordés à des
systèmes basse tension publics, avec un courant d'entrée de >16 A
et ≤75 A par phase).
5.6.1 Spécifications des composants de
câblage standard
Composant
Câble Tension
d'alimentation
Phase
Fréquence
Taille du câble
Câble d'interconnexion
Fusible de remplacement recommandé
Disjoncteur de protection contre les
fuites à la terre
Méthode d'installation
c b
AA´
A´
c
a a
a b c
B
B
a
Couple de serrage (N•m)
1,2~1,5
220~240 V
1~
50 Hz
Doivent être conformes à
la législation applicable
Section minimale de câble
de 2,5 mm² et applicable
pour 220~240 V
20 A
Doivent être conformes à
la législation applicable
RXS50+60 + RX50+60 + ARXS50~71
