Kit poulie de tension
Kit nº 126-7890
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Symbole de sécurité
Ce symbole de sécurité
(Figure
fiche d'instruction ainsi que sur la machine pour identifier
d'importants messages de sécurité qu'il est nécessaire de
suivre pour éviter les accidents.
Ce symbole signifie : ATTENTION! SOYEZ VIGILANT!
VOTRE SÉCURITÉ EN DÉPEND!
Symbole de sécurité
Le symbole de sécurité apparaît au-dessus d'informations
signalant des actions ou des situations dangereuses. Il
est suivi de la mention DANGER, ATTENTION ou
PRUDENCE.
DANGER : Signale un danger immédiat qui, s'il n'est pas
évité, entraînera obligatoirement des blessures graves ou
mortelles.
ATTENTION : Signale un danger potentiel qui, s'il n'est pas
évité, peut entraîner des blessures graves ou mortelles.
PRUDENCE : Signale un danger potentiel qui, s'il n'est pas
évité, peut entraîner des blessures légères ou modérées.
Ce manuel utilise également deux autres termes pour faire
passer des renseignements essentiels. Important, pour attirer
l'attention sur des renseignements mécaniques spécifiques
et Remarque, pour insister sur des renseignements d'ordre
général méritant une attention particulière.
Traduction du texte d'origine (FR)
Proposition 65 - Avertissement
1) est utilisé dans cette
Figure 1
ATTENTION
CALIFORNIE
ATTENTION
Si vous ne débranchez pas le fil de la bougie,
quelqu'un pourrait démarrer le moteur
accidentellement. Le démarrage accidentel du
moteur peut vous blesser gravement ou blesser des
personnes à proximité.
Débranchez le fil de la bougie avant de procéder à
tout entretien. Écartez le fil pour éviter tout contact
accidentel avec la bougie.
Remarque: Les côtés gauche et droit de la machine sont
déterminés d'après la position d'utilisation normale.
Remarque: Garez la machine sur un sol plat et horizontal.
Attendez l'arrêt de toutes les pièces mobiles et débranchez le
fil de la bougie. Laissez refroidir la machine avant de suivre
les instructions de cette fiche.
Form No. 4502-836 Rev B
Instructions de montage
*4502-836* B
Imprimé aux États-Unis
Tous droits réservés
Publicité
Manuels Connexes pour Toro 126-7890
Sommaire des Matières pour Toro 126-7890
- Page 1 Form No. 4502-836 Rev B Kit poulie de tension Kit nº 126-7890 Instructions de montage ATTENTION CALIFORNIE Proposition 65 - Avertissement Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.

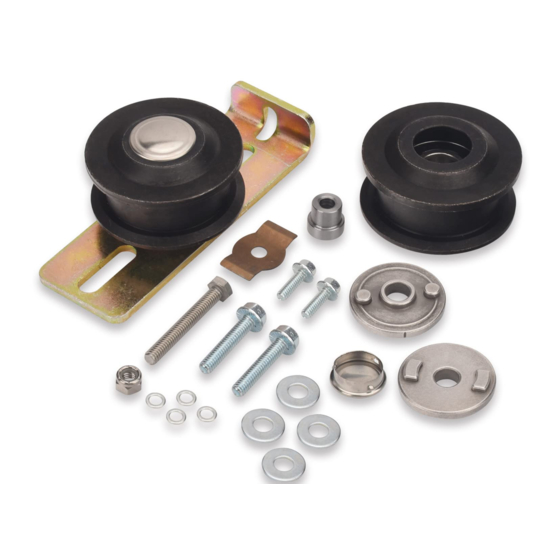

- Page 2 Pièces détachées Utilisez le tableau ci-dessous pour vérifier que toutes les pièces ont bien été expédiées. Réf. Description Qté Réf. Description Qté ère ère 126-5880 Poulie de tension plate 126-6453 Support de poulie de tension 126-7151 Obturateur 120-7024 Vis à embase hexagonale (1/4-20 x 3/4 TF) 131-4504 Adaptateur d'alésage...
