Entretien du système
d'entraînement
Réglage de l'angle de la pédale
de déplacement
Vous pouvez régler l'angle de fonctionnement de la pédale de
déplacement pour un plus grand confort.
1. Desserrez les 2 écrous et boulons qui fixent le côté
gauche de la pédale de déplacement au support
71).

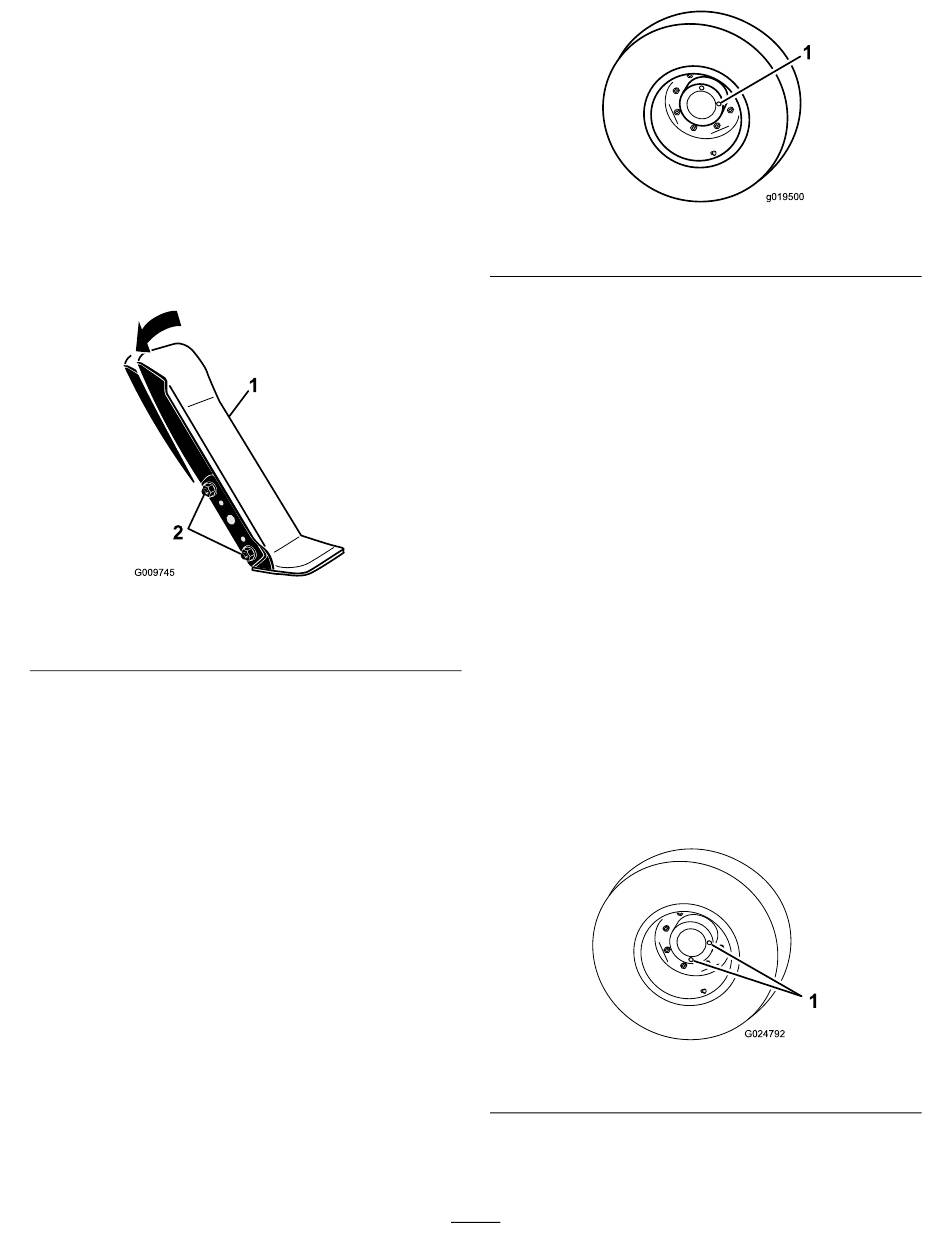

Figure 71
1. Pédale de déplacement
2. Faites pivoter la pédale à l'angle voulu puis serrez les
écrous
(Figure
71).
Contrôle du niveau d'huile du
train planétaire/de frein
Périodicité des entretiens: Toutes les 400
heures—Contrôlez le niveau d'huile du
train planétaire/de frein (recherchez la
présence de fuites externes).
Utilisez une huile pour engrenages de haute qualité
SAE 85W-140.
1. Amenez la machine sur une surface plane et
horizontale, tournez la roue de sorte qu'un bouchon
de contrôle soit à la position 12 heures et l'autre à la
position 3 heures
(Figure
(Figure
2. Écrous et boulons de
fixation
72).
1. Bouchon de contrôle/vidange (position 3 heures)
2. Retirez le bouchon qui est à la position 3 heures
72).
Remarque: Le niveau d'huile doit se situer à 6 mm
(1/4 po) au plus de l'orifice de contrôle.
3. Si le niveau d'huile est trop bas, retirez le bouchon situé
à la position 12 heures et faites l'appoint d'huile jusqu'à
ce qu'elle s'écoule par l'orifice à la position 3 heures.
4. Remettez les deux bouchons en place.
5. Répétez les opérations
opposé.
Vidange de l'huile du train
planétaire/de frein
Périodicité des entretiens: Après les 250 premières heures
de fonctionnement—Vidangez l'huile du
train planétaire/de frein.
Toutes les 800 heures
Utilisez une huile pour engrenages de haute qualité
SAE 85W-140 comme huile de rechange.
1. Placez la machine sur une surface plane et horizontale
et tournez une roue de sorte que les bouchons de
contrôle/vidange se trouvent à la position la plus basse
(6 heures)
(Figure
1. Bouchons de contrôle/vidange
2. Placez un bac de vidange sous le moyeu du train
planétaire et enlevez les deux bouchons pour permettre
à l'huile de s'écouler.
53
g019500
Figure 72
1
à
3
pour le train planétaire
73).
1
G024792
Figure 73
(Figure
