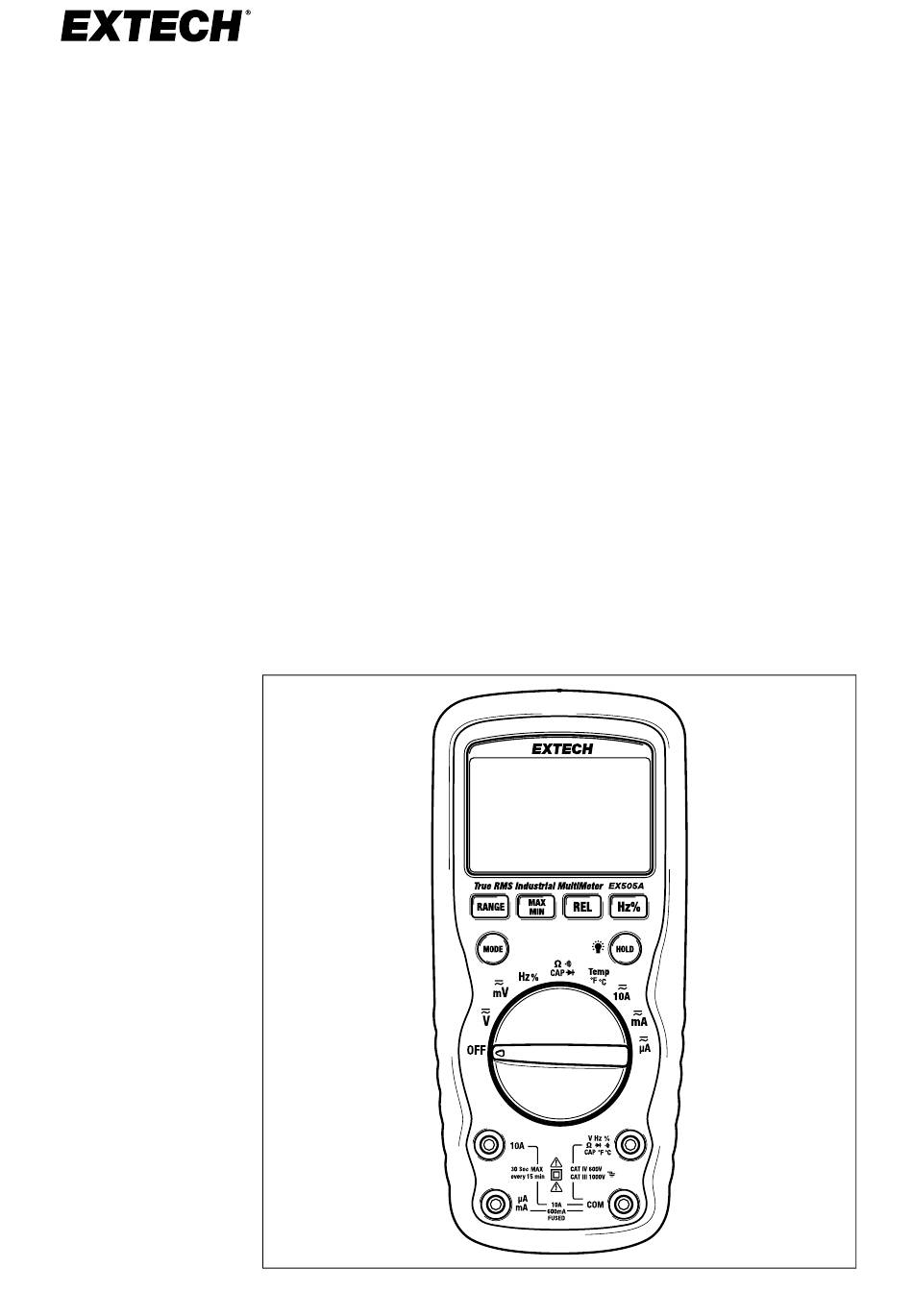

- Page 1 Démarrage rapide Multimètre industriel True MODÈLE EX505A...
- Page 2 Démarrage rapide (FR) INTRODUCTION L'Extech EX505A mesure les paramètres suivants : tension CA/CC, courant CA/CC, résistance/continuité, capacité, fréquence/cycle de service, diode et température. Cet appareil de mesure est doté d'une conception robuste et étanche destinée à un usage industriel. AVIS DE DOCUMENTATION Ce guide de démarrage rapide est uniquement destiné...
- Page 3 SÉCURITÉ AVERTISSEMENT • Une utilisation incorrecte de cet appareil peut entraîner des dommages matériels, des chocs électriques, des blessures ou la mort. Téléchargez, lisez et comprenez le manuel d'utilisation avant utilisation. • Soyez prudent lorsque vous travaillez avec des signaux > 60 V CC ou 30 V CA RMS.
- Page 4 Limites de protection des entrées Fonction Entrée maximale Courant CA/CC (A) Fusible à action rapide 10 A (1 000 V) (30 secondes maxi- mum à intervalles de 15 minutes) Courant CA/CC (mA, µA) Fusible à action rapide 600 mA (1 000 V) Tension CA/CC 1 000 V CC et CA RMS Fréquence, résistance, capacité, diode,...
- Page 5 DESCRIPTION DE L'APPAREIL DE MESURE Écran LCD rétroéclairé avec gra- phique à barres. Boutons de commande. Commutateur de fonction. Entrée de cordon de mesure po- sitive de 10 A. Entrée de cordon de mesure po- sitive en µA et mA. Tension, fréquence, cycle de ser- vice, résistance, diode, conti- nuité, capacité, entrée de cordon...
- Page 6 DESCRIPTION DE L’AFFICHAGE Plage automatique. Diode. Continuité. Maintien de données. Relatif (zéro). Relevés maximum et minimum. Relevé de mesure. Préfixes d'unité de me- sure et de plage. Batterie faible. 10. Polarité négative (moins). 11. Courant alternatif ou continu. 12. Mise hors tension auto- matique activée.
- Page 7 Mode relatif (REL) La fonction relative vous permet d'effectuer des mesures par rap- port à une référence enregistrée. La valeur affichée est la différence entre la valeur de référence et la valeur mesurée. Appuyez sur le bouton REL pour enregistrer la référence (REL s'af- fiche).
- Page 8 MESURES DE TENSION, DE FRÉQUENCE, DE RÉSISTANCE, DE DIODE ET DE CAPACITÉ Les mesures de tension, de fréquence, de résistance, de diode et de capacité s'effectuent en plaçant les cordons de mesure « sur » l'appareil ou le circuit testé (en parallèle). AVERTISSEMENT Risque d'électrocution.
- Page 9 MESURE DU COURANT Les mesures de courant s'effectuent en plaçant les cordons de me- sure en série avec le circuit testé. AVERTISSEMENT N'effectuez pas de mesures de courant de 10 A pendant plus de 30 secondes. 1. Tournez le commutateur de fonction sur la fonction souhaitée. Utilisez le bouton MODE pour sélectionner le mode CA ou CC.
- Page 10 3. Touchez la surface testée avec la pointe de la sonde. Relevez la mesure de la température sur l'écran. SPÉCIFICATIONS DE BASE Pour obtenir les spécifications complètes, téléchargez le manuel d'utilisation. Affichage Écran LCD rétroéclairé avec graphique à barres Indication de dépas- Affichage OL sement de plage Alimentation sur...
- Page 11 Retours (RMA) : https://customer.flir.com/Home GARANTIE Teledyne FLIR garantit cet instrument de marque Extech contre tout défaut de pièces et de fabrication pendant trois ans à compter de la date d'expédition. Pour consulter le texte complet de la garantie, veuillez visiter le site d'assistance, lien ci-dessous.
- Page 12 #NAS100188; r. AH/98040/98046; fr-FR...
