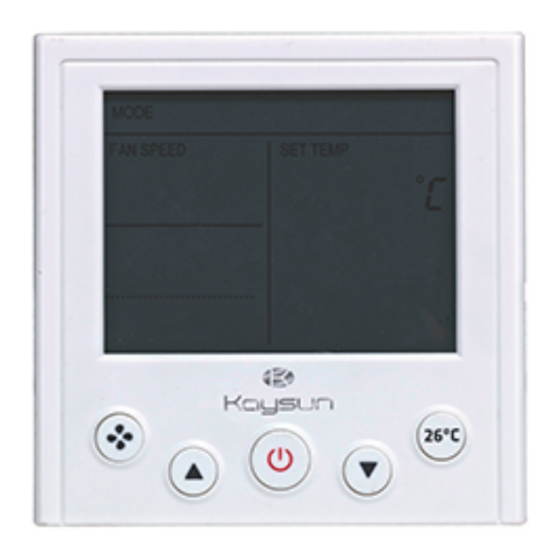

- Page 1 MANUEL D’INSTALLATION ET D´UTILISATION Contrôleur câblé à bouton Mode masqué KC-02.1 H Lisez attentivement ce manuel avant d'utiliser votre système, et conservez-le pour consultation ultérieure.
-
Page 2: Bouton On/Off
Manuel d’installation et d´utilisation Commande KC-02.1 H Spécifications du contrôleur câblé Modèle KC-02.1 H Tension d'alimentation électrique 5,0 V cc Plage de température ambiante -5° C à 43° C Plage d'humidité ambiante 40 % HR à 90 % HR 1 Apparence KJR-86C est un contrôleur câblé... -
Page 3: Méthodes D'installation
Manuel d’installation et d´utilisation Commande KC-02.1 H Lorsque l'appareil est mis sous tension, vous pouvez appuyer sur le raccourci 26° C pour régler rapidement la température de fonctionnement à 26° C. 2 Installation 2.1 Méthodes d'installation ※ Schéma de principe du contrôleur câblé... -
Page 4: Illustration Du Câblage
Manuel d’installation et d´utilisation Commande KC-02.1 H 2) Pendant l'installation, veuillez maintenir les vis et le contrôleur câblé à la même hauteur sans les déformer. 3) Pendant l'installation, prévoyez une certaine longueur de câble de liaison du contrôleur câblé pour toute opération de maintenance ultérieure lorsqu'il faut détacher le contrôleur câblé. - Page 5 Manuel d’installation et d´utilisation Commande KC-02.1 H 3) Le câblage du contrôleur câblé se connecte à l'unité intérieure de type conduit à pression statique élevée. Boîtier de commande électrique de l'unité intérieure Indoor unit electric controlling box Electric controlling Prise des boîtiers de commande électrique CN10 boxs’...
-
Page 6: Préparation Avant Installation
Manuel d’installation et d´utilisation Commande KC-02.1 H Indoor unit electric controlling box Plane of indoor unit Prise des boîtiers de commande électrique CN10 Electric controlling boxs’ plug CN10 Carte mère Main board 10-core connecting Groupe de fils de liaison à...
