Page 2
Remarques concernant ce mode d'emploi Vous pouvez avoir besoin de ce mode d'emploi dans le futur. Gardez-le en un lieu vous permettant d'y accéder facilement. Le contenu de ce document et les caractéristiques de ce produit sont sujets à modifications sans préavis. •...
Page 3
Termes utilisés dans ce mode d'emploi Mémoire de patch Les mémoires de patch conservent les effets avec leur état d’activation (on/off) et les réglages de leurs paramètres, ce qui permet de les rappeler facilement. Les effets sont sauvegardés et rappelés sous forme d’unités appelées mémoires de patch.
Page 4
Table des matières Remarques concernant ce mode d'emploi......................2 Termes utilisés dans ce mode d'emploi........................3 Présentation de la MS-60B+............................6 Parcours du signal...............................6 Structure des mémoires de patch..........................7 Fonctions des parties..............................8 Face supérieure................................8 Face arrière...................................9 Présentation des écrans de fonctionnement....................... 10 Écran d'accueil................................
Page 5
Réglages de l’unité..............................58 Réglage du niveau général de sortie........................58 Réglage de la fonction AUTO SAVE........................59 Réglage du son en écran LIBRARY......................... 60 Réglage du canal utilisé pour recevoir les données MIDI USB................61 Indication du type des piles/batteries utilisées....................62 Réglage de luminosité...
Page 6

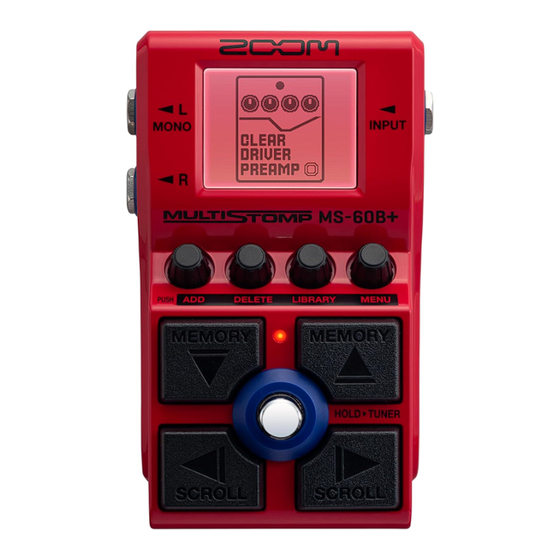

Présentation de la MS-60B+ Parcours du signal ❶ Mémoire de patch (→ Réglage des Le son de basse entrant passe au travers des effets les uns après les autres. paramètres d'effet) ❷ Accordeur (→ Utilisation de Permet d’accorder les basses connectées. l'accordeur) ❸...
Page 7
Structure des mémoires de patch Mémoires de patch Elles enregistrent les effets utilisés, leur ordre, leur état d’activation/désactivation et les réglages de leurs paramètres. Les effets sont sauvegardés et rappelés sous forme d’unités appelées mémoires de patch. On peut en conserver 100. Un maximum de 6 effets peuvent être librement combinés dans la MS-60B+.
Page 8
Fonctions des parties Face supérieure ❶ Écran Affiche des informations, dont le nom de l'effet sélectionné ainsi que les réglages de ses paramètres. ❷ Prises de sortie Branchez-y un ampli ou un autre effet. Utilisez MONO pour les connexions mono. ❸...
Page 9
Face arrière ❶ Port USB (Type-C) Raccordez-le à un ordinateur, iPhone ou iPad. L’alimentation par le bus USB est possible. ❷ Connecteur pour adaptateur secteur CC 9 V Branchez ici l'adaptateur secteur dédié (AD-16 ZOOM).
Page 10
Présentation des écrans de fonctionnement La MS-60B+ s'utilise en regardant les écrans affichés et en faisant les réglages à l'aide de ses commutateurs et boutons. Cette section explique ces écrans. Écran d'accueil Il apparaît à la mise sous tension. Les effets de la mémoire de patch sélectionnée sont affichés. La mémoire de patch peut être modifiée et ses effets être activés ou désactivés.
Page 11
Écran LIBRARY (bibliothèque) Les effets peuvent être changés dans les mémoires de patch. ❶ Effet sélectionné L'effet sélectionné est affiché en plus grand au centre. La couleur du rétroéclairage change en fonction de la catégorie de l'effet sélectionné. ❷ Liste des effets Les effets appartenant à...
Page 12
Écran MENU Divers réglages de la MS-60B+ peuvent être faits. ❶ Paramètre de réglage sélectionné Le paramètre de réglage sélectionné est affiché en plus grand au centre. ❷ Paramètres de réglage Les paramètres de réglage sont représentés par des icônes. Tournez pour les sélectionner.
Page 13
Tournez pour afficher l'icône du paramètre de réglage souhaité. Veuillez suivre les liens vers les sections données en référence pour plus de détails sur chaque réglage. (→ Changement Changer le tempo. Changer l'ordre des effets. (→ Changement de l'ordre des tempo) effets) Changer le nom de la mémoire de Modifier dans la mémoire de patch...
Page 14
Vérifier la version du firmware. Afficher un code 2D pour consulter (→ Vérification de la version du les procédures de fonctionnement firmware) de la MS-60B+. Consultation des dernières informations concernant MS-60B+) Appuyez sur Cela ouvre l'écran du réglage sélectionné. (Voici à titre d'exemple la sélection du paramètre de sauvegarde automatique « AUTO SAVE ».) Tournez pour sélectionner un réglage.
Page 15
Basse ❷ Ampli de basse ❸ Adaptateur secteur (AD-16 ZOOM) ❹ Ordinateur (Mac/Windows), iPhone/iPad ou batterie portable Connectez-le avec un câble USB (Type-C). Ce port peut être utilisé pour mettre à jour le firmware, utiliser Handy Guitar Lab for MS-60B+ ou brancher une batterie portable fournissant une alimentation.
Page 16
Mise sous/hors tension Mise sous tension Ramenez le volume de l’ampli au minimum. NOTE Pour éviter tout bruit et dysfonctionnement, branchez un ampli avant de mettre l'unité sous tension. Fourniture de l'alimentation ■ Emploi de piles/batteries Ouvrez le compartiment sous l'unité et installez-y les piles/batteries. NOTE •...
Page 17
■ Emploi d’un adaptateur secteur Employez un adaptateur secteur AD-16 ZOOM, conçu pour cette unité. Lorsque l'adaptateur secteur est connecté, la MS-60B+ s'allume. Branchez un câble à la prise d’entrée. Si vous faites fonctionner la pédale sur piles/batteries, brancher un câble à sa prise d'entrée la met sous tension.
Page 18
Mise hors tension Ramenez le volume de l’ampli au minimum. Débranchez le câble de la prise d'entrée. ■ Si vous utilisez des piles/batteries Débranchez le câble de la prise d'entrée pour éteindre l'écran et couper l'alimentation. ■ Si vous utilisez un adaptateur secteur Débranchez l'adaptateur secteur pour éteindre l'écran et couper l'alimentation.
Page 19
Réglage des effets Les mémoires de patch peuvent être modifiées, notamment en remplaçant leurs effets et en réglant leurs paramètres. Sauvegarde des changements • Quand la fonction AUTO SAVE (sauvegarde automatique) est activée (ON), les changements apportés aux (→ Réglage de la mémoires de patch sont automatiquement sauvegardés.
Page 20
Avec , sélectionnez l'effet que vous souhaitez activer/désactiver. Un effet de la mémoire de patch est affiché à l'écran. Appuyez sur pour activer/désactiver l'effet. Le voyant On/Off s’allume quand l'effet est activé. Quand un effet est désactivé, le voyant On/Off est éteint et l'icône de l'effet est atténuée à l'écran. À...
Page 21
Remplacement d'effets Les effets d’une mémoire de patch peuvent être remplacés par d'autres à votre gré. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch contenant un effet que (→ Changement de mémoire de vous souhaitez remplacer patch). Avec , sélectionnez le patch que vous souhaitez remplacer. Appuyez sur Cela ouvre l'Écran LIBRARY (bibliothèque)
Page 22
Appuyez sur Cela remplace l'effet sélectionné et rouvre l'Écran d'accueil. NOTE • Si un effet a été supprimé à l'aide de l'appli Handy Guitar Lab for MS-60B+, apparaît et l'effet est désactivé. • Une mémoire de patch ne permet de sélectionner qu'un effet de la catégorie BASS AMP, un LINE SELECTOR et un module BPM.
Page 23
Réglage des paramètres d'effet Les effets individuels utilisés dans les mémoires de patch peuvent être réglés. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch contenant un effet (→ Changement de mémoire de auquel vous souhaitez apporter des modifications patch). Avec , sélectionnez l'effet dont vous désirez régler les paramètres.
Page 24
Tournez pour régler un paramètre d’effet. Appuyez sur pour revenir à l'écran d'origine. Lorsque les paramètres occupent plusieurs pages, apparaissent en bas de l'écran. Avec , affichez les paramètres à régler. À savoir Réglez Time, Rate et d'autres paramètres d'effet sur des notes de musique pour les synchroniser sur le (→ Battue du tempo pour le tempo.
Page 25
Ajout d'effets Des effets peuvent être ajoutés aux mémoires de patch. Un maximum de 6 effets peuvent être librement combinés dans la MS-60B+. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch dans laquelle vous (→ Changement de mémoire de souhaitez ajouter un effet patch).
Page 26
Tournez pour choisir de l'ajouter à gauche ou à droite, et appuyez sur Cela ouvre l'Écran LIBRARY (bibliothèque) qui affiche tous les effets. Sélectionnez l'effet à ajouter. (→ Remplacement d'effets) Pour annuler l'ajout d'un effet, tournez en écran ADD EFFECT et sélectionnez « CANCEL »...
Page 27
Suppression d'effets Les effets peuvent être supprimés dans les mémoires de patch. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch contenant l'effet que (→ Changement de mémoire de vous souhaitez supprimer patch). Avec , sélectionnez l'effet à supprimer. Appuyez sur Cela ouvre l’écran DELETE EFFECT (supprimer l'effet).
Page 28
Pour annuler la suppression de l'effet, tournez afin de sélectionner « CANCEL » (annuler) et appuyez sur À savoir Si le dernier et seul effet de la mémoire de patch est supprimé, l'écran SELECT EFFECT (sélectionner un effet) (→ Remplacement s'ouvre. Appuyez sur et sélectionnez un effet.
Page 29
Changement de l'ordre des effets Les effets peuvent être réordonnés comme désiré dans une mémoire de patch. Avec , sélectionnez dans l'Écran d'accueil une mémoire de patch dans laquelle vous (→ Changement de mémoire de souhaitez changer l'ordre des effets patch). Avec , sélectionnez un effet à...
Page 30
Tournez pour amener l'effet sur la position désirée. Appuyez sur Cela confirme la réorganisation et rouvre l'Écran d'accueil.
Page 31
Battue du tempo pour le changer Le nombre de battements/minute ou BPM, qui sert par exemple à synchroniser le temps de retard sur le tempo, peut être réglé séparément pour chaque mémoire de patch. Avec , sélectionnez dans l'Écran d'accueil la mémoire de patch pour laquelle vous (→ Changement de mémoire de souhaitez changer le tempo...
Page 32
Appuyez sur Le tempo peut se régler en battant les temps à intervalles réguliers sur (battue manuelle du tempo ou « Tap tempo »). Le voyant clignote au rythme voulu par le tempo défini. Si un module BPM est ajouté à une mémoire de patch, il peut être utilisé pour modifier le tempo de celle-ci.
Page 33
Changement du tempo Le tempo peut être modifié depuis le MENU. Avec , sélectionnez dans l'Écran d'accueil la mémoire de patch pour laquelle vous (→ Changement de mémoire de souhaitez changer le tempo patch). Appuyez sur pour ouvrir l'Écran MENU. Tournez pour sélectionner « BPM »...
Page 34
Appuyez sur Cela rouvre l'Écran d'accueil. À savoir Le tempo réglé ici est lié au tempo réglé dans le module BPM de la mémoire de patch et sera utilisé par tous ses effets.
Page 35
Modification de la position de sortie du signal R La position de sortie du signal du canal R (droit) peut être réglée séparément pour chaque mémoire de patch. Avec , sélectionnez dans l'Écran d'accueil la mémoire de patch pour laquelle vous (→ Changement de mémoire de souhaitez changer la position de sortie du signal du canal R patch).
Page 36
Appuyez sur Cela valide le réglage et rouvre l'Écran d'accueil. À savoir • Les effets AMP ont un aspect particulier. • Si une position autre que la dernière est sélectionnée, la position de sortie du signal est indiquée par exemple lorsque des effets sont sélectionnés.
Page 37
Changement de mémoire de patch La MS-60B+ gère les effets dans des mémoires de patch. Une mémoire de patch peut contenir jusqu'à 6 effets, et mémorise leur activation/désactivation ainsi que les réglages de leurs paramètres. Avec , sélectionnez une mémoire de patch dans l'Écran d'accueil.
Page 38
Emploi de la fonction PRESELECT (présélectionner) La MS-60B+ dispose d'une fonction de présélection. Si PRESELECT est activé (ON), le changement de mémoire de patch n'est pas immédiat lorsque l'on utilise pour cela . Il faut ensuite appuyer sur pour finaliser le changement de mémoire de patch.
Page 39
Tournez pour activer (ON) ou désactiver (OFF) cette fonction. Réglage Explication Active la fonction PRESELECT. Désactive la fonction PRESELECT. Appuyez sur Cela valide le réglage. Appuyez sur Cela rouvre l'Écran d'accueil.
Page 40
Sélection des mémoires de patch avec PRESELECT sur Avec dans l'Écran d'accueil, affichez la prochaine mémoire de patch à sélectionner. Exemple : sélection de la mémoire de patch 008 pendant le jeu avec la 001 Le voyant On/Off clignotera. Appuyez sur pour confirmer la sélection.
Page 41
Gestion des mémoires de patch Changement des noms de mémoires de patch Avec , sélectionnez dans l'Écran d'accueil la mémoire de patch dont vous souhaitez (→ Changement de mémoire de changer le nom patch). Appuyez sur pour ouvrir l'Écran MENU. Tournez pour sélectionner « PATCH NAME »...
Page 42
Tournez pour déplacer le curseur. Tournez pour insérer un caractère. • Appuyez sur pour supprimer le caractère qui précède le curseur. • Maintenez pressé pour supprimer tous les caractères. Appuyez sur Cela valide le nom et rouvre l'Écran d'accueil. À savoir Les caractères et symboles qui peuvent être utilisés sont les suivants.
Page 43
Copie et sauvegarde des mémoires de patch La fonction AUTO SAVE est activée (ON) par défaut. Lorsqu'elle est désactivée (OFF), les changements, dont les réglages des effets et de volume, ne sont pas sauvegardés automatiquement. Dans ce cas, enregistrez manuellement les modifications effectuées. Les mémoires de patch peuvent également être sauvegardées (copiées) dans d’autres emplacements.
Page 44
(→ Réglage de la fonction AUTO Si AUTO SAVE est désactivé (OFF) SAVE), « SAVE PATCH » (sauvegarder la mémoire de patch) apparaît à la place de « COPY PATCH ». Dans ce cas, sélectionnez « SAVE PATCH ». Tournez pour sélectionner la mémoire de patch où arrivera la copie ou la sauvegarde, et appuyez sur Les mémoires de patch nommées « Empty »...
Page 45
Effacement de mémoires de patch Les mémoires de patch inutiles peuvent être effacées. Avec , sélectionnez dans l'écran d'accueil la mémoire de patch que vous souhaitez (→ Changement de mémoire de effacer patch). Appuyez sur pour ouvrir l'Écran MENU. Tournez pour sélectionner « ERASE PATCH » (effacer la mémoire de patch) et appuyez sur Cela ouvre l'écran ERASE PATCH.
Page 46
Tournez pour sélectionner « EXECUTE » (exécuter) et appuyez sur Le contenu des mémoires de patch effacées est supprimé et celles-ci s'affichent sous le nom « Empty » (vide). Pour annuler l'effacement, tournez afin de sélectionner « CANCEL » (annuler) et appuyez sur...
Page 47
Création de mémoires de patch De nouvelles mémoires de patch peuvent être créées. Appuyez sur pour ouvrir l'Écran MENU. Tournez pour sélectionner « NEW PATCH » (nouvelle mémoire de patch) et appuyez sur Cela ouvre l'écran NEW PATCH. Tournez pour choisir où créer la mémoire de patch, et appuyez sur Les mémoires de patch nommées « Empty »...
Page 48
Appuyez sur Cela crée une nouvelle mémoire de patch et ouvre l'écran SELECT EFFECT (sélectionner un effet). Suivez les instructions de « Remplacement d'effets » pour affecter des effets et modifier la mémoire de patch. Pour annuler la création, tournez afin de sélectionner « CANCEL » (annuler) et appuyez sur NOTE 100 mémoires de patch peuvent être sauvegardées.
Page 49
Restauration des réglages d'origine des mémoires de patch Après avoir modifié une mémoire de patch, il est possible de restaurer l'état dans lequel elle se trouvait immédiatement après avoir été sélectionnée ou son état par défaut, tel qu'en sortie d'usine. Appuyez sur pour ouvrir l'Écran...
Page 50
Appuyez sur Cela restaure l'état de la mémoire de patch sélectionné à l'étape 3 et rouvre l'Écran d'accueil. Pour annuler cette opération, tournez afin de sélectionner « CANCEL » (annuler) et appuyez...
Page 51
Utilisation de l'accordeur Activation de l'accordeur Activez l'accordeur pour accorder une basse avec la MS-60B+. NOTE L'accordeur ne peut pas être utilisé lorsque l'effet sélectionné a une fonction spéciale assignée, comme les effets qui ne sont activés que lorsque le footswitch est pressé. Maintenez pressé.
Page 52
Changement des réglages de l'accordeur Le diapason de référence de l’accordeur et le type d’accordeur peuvent être changés. Il est également possible d’accorder en flat tuning. Réglage du mode de sortie Tournez pour régler le mode de sortie. Réglage Explication BYPASS Les effets sont court-circuités et seul sort le son de la basse.
Page 53
Changement du diapason de l'accordeur Tournez pour changer la hauteur du diapason. À savoir La plage de réglage est de 430–450 Hz pour le A médian (rappelons qu'en notation anglo-saxonne, C = do, D = ré, E = mi, F = fa, G = sol, A = la et B = si).
Page 54
Choix du type d’accordeur Tournez pour sélectionner le type d’accordeur. Réglage Explication CHROMATIC (chromatique) L’écart de hauteur est affiché par rapport à la note la plus proche (en demi-tons). BASS Il s'agit d'un accordage standard de guitare basse prenant en charge les basses à...
Page 55
Emploi de flat tunings Toutes les cordes peuvent être abaissées d’un (♭1), deux (♭2) ou trois (♭3) demi-tons par rapport à l’accordage ordinaire. Tournez pour changer le flat tuning. NOTE Le flat tuning ne peut pas être utilisé si l’accordeur est réglé sur le type CHROMATIC.
Page 56
Contrôle de la MS-60B+ à partir d'un iPhone/ iPad La MS-60B+ peut être contrôlée depuis un iPhone/iPad au moyen de l’appli Handy Guitar Lab for MS-60B+ pour iOS/iPadOS. NOTE L'appli Handy Guitar Lab for MS-60B+ doit être installée au préalable sur l'iPhone/iPad. L'appli Handy Guitar Lab for MS-60B+ peut être téléchargée depuis l'App Store.
Page 57
NOTE • Utilisez un câble USB (Type-C) permettant le transfert de données. L'écran suivant apparaît une fois la MS-60B+ connectée. L'écran suivant s'affiche si vous avez utilisé un câble ne prenant pas en charge le transfert de données. Remplacez-le par un câble permettant le transfert de données. •...
Page 58
Réglages de l’unité Réglage du niveau général de sortie Le volume du son produit par la MS-60B+ peut être réglé. Réduisez le volume si le son sortant souffre de distorsion. Sélectionnez « OUTPUT VOLUME » (volume de sortie) dans l'Écran MENU. Tournez pour régler le volume.
Page 59
Réglage de la fonction AUTO SAVE Si la fonction AUTO SAVE (sauvegarde automatique) est activée (ON), les mémoires de patch sont automatiquement sauvegardées lorsqu’on modifie leur contenu. Sélectionnez « AUTO SAVE » (sauvegarde automatique) dans l'Écran MENU. Tournez pour activer (ON) ou désactiver (OFF) cette fonction. Réglage Explication Active la fonction AUTO SAVE.
Page 60
Réglage du son en écran LIBRARY Le son qui peut être vérifié dans l'Écran LIBRARY (bibliothèque) peut aussi être changé. Sélectionnez « LIBRARY SOUND » (son de la bibliothèque) dans l'Écran MENU. Tournez pour changer le réglage. Réglage Explication SINGLE EFFECT SOUND Cela permet de vérifier isolément le son du seul effet sélectionné.
Page 61
Réglage du canal utilisé pour recevoir les données MIDI Le MS-60B+ peut recevoir des messages de changement de programme par MIDI USB et le canal utilisé pour cela peut être réglé. Sélectionnez « USB MIDI CH » (canal MIDI USB) dans l'Écran MENU.
Page 62
Indication du type des piles/batteries utilisées Indiquez le type des piles/batteries utilisées pour un affichage fidèle de la charge restante. Sélectionnez « BATTERY TYPE » (type des piles/batteries) dans l'Écran MENU. Tournez pour indiquer le type des piles/batteries utilisées. Réglage Explication ALKALINE Piles alcalines Ni-MH Batteries nickel-hydrure métallique...
Page 63
Réglage de luminosité du rétroéclairage La luminosité du rétroéclairage peut être réglée. Sélectionnez « NORMAL » pour prolonger la durée de vie des piles/batteries. Sélectionnez « BACKLIGHT » (rétroéclairage) dans l'Écran MENU. Tournez pour régler la luminosité du rétroéclairage. Réglage Explication NORMAL C'est la luminosité normale. BRIGHT Rend le rétroéclairage plus lumineux.
Page 64
Réglage du contraste de l’écran Le contraste de l’écran peut être réglé. Sélectionnez « CONTRAST » (contraste) dans l'Écran MENU. Tournez pour régler le contraste de l'écran. La valeur de réglage est affichée à l'écran. Appuyez sur Cela valide le réglage. Appuyez sur Cela rouvre l'Écran d'accueil.
Page 65
Réglage du mode d'économie d'énergie (ECO MODE) Cette fonction peut être utilisée pour couper automatiquement l'alimentation après 10 heures sans utilisation. Sélectionnez « ECO MODE » (mode d'économie d'énergie) dans l'Écran MENU. Tournez pour activer (ON) ou désactiver (OFF) cette fonction. Réglage Explication L'alimentation se coupe automatiquement après 10 heures sans utilisation.
Page 66
Cela rouvre l'Écran d'accueil. Mise à jour des firmwares Le firmware de la MS-60B+ peut être mis à jour dans sa version la plus récente. Le firmware le plus récent peut être téléchargé depuis le site web de ZOOM (zoomcorp.com/help/ ms-60bplus).
Page 67
Restauration des réglages d'usine Les réglages d’usine par défaut peuvent être restaurés. Sélectionnez « FACTORY RESET » (réinitialisation d'usine) dans l'Écran MENU. Tournez pour sélectionner « YES » (oui). Appuyez sur La réinitialisation sera exécutée, restaurant ainsi les réglages par défaut. NOTE La réinitialisation remplace tous les réglages, y compris les mémoires de patch, par les valeurs d'usine par défaut.
Page 68
Consultation des dernières informations concernant la MS-60B+ Un code 2D peut être affiché sur l'écran de la MS-60B+, donnant accès à l'aide la concernant. Sélectionnez « HELP » (Aide) dans l'Écran MENU. Utilisez par exemple un smartphone ou une tablette pour lire le code 2D affiché dans l'écran Help (aide).
Page 69
Il y a beaucoup de bruit • Vérifiez qu’un câble d’instrument n'en est pas la cause. (→ Faire les • Utilisez un authentique adaptateur secteur ZOOM. connexions) Les piles/batteries se déchargent rapidement Faire les réglages suivants peut augmenter la durée de fonctionnement des piles/batteries.
Page 70
122 dB Bruit de fond (bruit −100 dBu résiduel) Alimentation Adaptateur secteur : CC 9 V, 500 mA, avec pôle négatif au centre (AD-16 ZOOM) 2 piles/batteries AA (alcalines, lithium ou batteries rechargeables NiMH) Durée estimée de • Ces valeurs sont Piles alcalines : environ 7 heures fonctionnement sur piles/ approximatives.
Page 71
Poids 353 g (sans les piles/batteries) 400 g (avec les piles/batteries) Note : 0 dBu = 0,775 V...
Page 72
Tableau d'équipement MIDI [MultiStomp] Model : MS-60B+ Date : Mar. 1, 2024 Version :1.00 Function Transmitted Recognized Remarks Basic Default 1 - 16 Memorized Channel Changed 1 - 16 Default Mode Message Altered ****************** ****************** Note Number True Voice ****************** ****************** Note ON Velocity...
Page 73
ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japon zoomcorp.com Z2I-5140-01...
