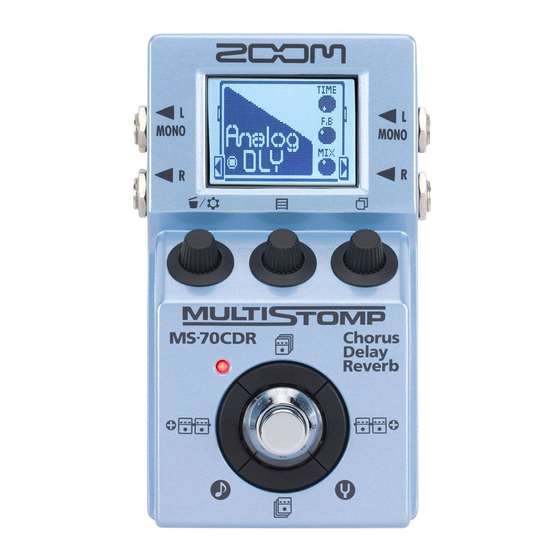

Merci beaucoup d'avoir choisi la
attentivement ce mode d'emploi pour découvrir toutes les fonctions
de la
afin que vous puissiez pleinement l'utiliser pen-
dant de longues années. Veuillez conserver ce mode d'emploi dans
un endroit pratique pour vous y référer ultérieurement.
* Aucune liste imprimée des paramètres d'effet n'est fournie avec la
Veuillez la télécharger sur le site web ZOOM.
La copie ou la reproduction partielle ou totale de ce document sans permission est interdite.
MODE D'EMPLOI
ZOOM. Veuillez lire
http://www.zoom.co.jp/downloads/
© 2013 ZOOM CORPORATION
Si la
être utilisée, elle s'éteint automati-
quement par défaut.
Pour la garder toujours alimentée, veuillez lire
« 4 Pour régler la fonction de gestion d'alimen-
.
tation » en page 19 et réglez la valeur sur OFF.
reste 10 heures sans
Publicité
Table des Matières
Manuels Connexes pour Zoom MULTISTOMP MS-70CDR
Sommaire des Matières pour Zoom MULTISTOMP MS-70CDR
- Page 1 « 4 Pour régler la fonction de gestion d’alimen- * Aucune liste imprimée des paramètres d’effet n’est fournie avec la tation » en page 19 et réglez la valeur sur OFF. Veuillez la télécharger sur le site web ZOOM. http://www.zoom.co.jp/downloads/ © 2013 ZOOM CORPORATION...
-
Page 2: Table Des Matières
Sommaire Précautions de sécurité et d'emploi ……………… 3 Battue du tempo ………………………………… 16 Nomenclature des parties ………………………… 4 Changement de divers réglages ……………… 18 Mise sous tension ………………………………… 6 Mise à jour du firmware ………………………… 23 Réglage des effets ………………………………… 8 Types d’effet ………………………………………... -
Page 3: Précautions De Sécurité Et D'emploi
OFF et débranchez les autres câbles. Contactez Manipulation du produit le magasin dans lequel vous avez acheté l'unité ou le SAV ZOOM avec les informations Ne laissez pas tomber l'unité, ne la heurtez pas et ne la forcez pas. -
Page 4: Nomenclature Des Parties
Prise pour adaptateur Connecteur USB Sert au branchement à un ordina- secteur CC 9 V Pour alimenter l’unité depuis le teur et à la mise à jour du firmware secteur, branchez ici un adapta- ( P23). teur AD-16 ( P6). Prises d'entrée Prises de sortie Branchez-y une guitare, une basse,... - Page 5 Boutons de paramètre Touches de curseur De gauche à droite Bouton de paramètre 1 [ Tournez-le pour régler le paramètre. Pressez-le pour ouvrir le MENU dans lequel vous pouvez retirer et réorganiser des effets, et faire divers réglages ( P12, 18). Vous pouvez aussi vérifier la version du firmware ( P22).
-
Page 6: Mise Sous Tension
Branchez un câble de guitare à la prise d’entrée. Pour mettre sous tension Baissez le volume de l’amplificateur au minimum. Alimentez l’unité avec des piles ou un adaptateur. <Alimentation par piles> Ouvrez le compartiment sous l’unité et insérez-y les piles. CONSEIL Dessous de l’unité... - Page 7 L ’écran d’édition affiche les paramètres édités Informations affichées L ’écran d’accueil affiche l’effet actuel. Type d’effet Onglets de page Noms des paramètres Bouton virtuel Valeurs des paramètres CONSEIL Illustration de l’effet sélectionné Signale d’autres effets dans cette direction. sieurs onglets de page s’affichent. CONSEIL valeurs des paramètres.
-
Page 8: Réglage Des Effets
Vérifiez que c’est bien l’écran d’accueil qui est affiché. Pour sélectionner un type d’effet Pour activer/désactiver un effet Pressez au choix Pressez CONSEIL d’effet. Voir l’étape 2 de « Pour ajouter un effet » (page 12). Pour régler les paramètres NOTE commutateur est allumée. Tournez pédale commutateur est éteinte. - Page 9 Pour changer de page Limite du traitement d’effet vous permet de combiner 6 effets comme vous Pressez le voulez. Toutefois, si vous asso- ciez des types d’effet nécessitant une grande puissance de traite- ment (HD Reverb, par exemple), la La page suivante s’ouvre. capacité...
-
Page 10: Sélection Et Sauvegarde Des Patches
Vérifiez que c’est bien l’écran d’accueil qui est affiché. Sélectionnez le patch à sauvegarder sous un nouveau nom. Pour sélectionner un patch Tournez En sortie d’usine, la fonction de sauvegarde auto- matique de patch est activée. Dès qu’un paramètre Pressez est modifié, ce changement est automatiquement sauvegardé. -
Page 11: Changement De Patch Avec La Pédale Commutateur
Vérifiez que c’est bien l’écran d’accueil qui est affiché. Pour faire défiler dans l’ordre les patches de la liste avec la pédale commutateur Pour ajouter ou supprimer des patches dans une liste que la pédale commutateur fait défiler Ouvrez la liste MEMORY (mémoires). Ouvrez la liste MEMORY (mémoires). -
Page 12: Emploi De Plusieurs Effets
Vérifiez que c’est bien l’écran d’accueil qui est affiché. Pour retirer un effet Pour ajouter un effet Ouvrez le MENU. Ouvrez l’écran ADD EFFECT UNIT. Pressez Pressez et (l’un ou l’autre) durant maintenez 1 seconde. Sélectionnez DELETE EFFECT UNIT. Sélectionnez la catégorie d’effet. Tournez Pressez n’importe... - Page 13 Sélectionnez l’effet à déplacer et « soulevez-le ». Pour passer en revue les effets affichés Tournez Quand plusieurs effets sont en service, faites défiler (sélectionner) pour changer l’effet visible. Pressez au choix Pressez (soulever) CONSEIL Affiche le numéro d’effet à compter de la droite. Indique le nombre d’effets dans cette direction.
-
Page 14: Emploi De L'accordeur
Pour activer l'accordeur Pour changer le diapason de l’accordeur Vérifiez que c’est bien l’écran d’accordeur (Tuner) qui est affiché. Pressez durant maintenez 1 seconde. Pressez Tournez NOTE Un réglage doit être changé pour que le maintien de la pédale commutateur active la battue du tempo (Tap Pour sélectionner le type d’accordeur Tempo, voir page 18). - Page 15 CHROMATIC Pour accorder un instrument L ’accordeur chromatique affiche le nom de la note la plus proche (au demi-ton) et l’écart du son entrant avec cette Jouez à vide la corde que vous désirez accorder et note. accordez-la. Autres types d’accordeur Accordeur chromatique Selon le type sélectionné, le nom de la corde la plus proche et l’écart entre le son entrant et cette note...
-
Page 16: Battue Du Tempo
Les effets de retard (delay) et certains effets de modulation Pressez deux fois ou plus la pédale commuta- teur au tempo désiré. et de filtre peuvent être synchronisés sur le tempo. Sélectionnez un effet qui peut être synchronisé et réglez son paramètre Time, Rate ou autre qui peut être synchronisé... - Page 17 Pour battre le tempo à la main Ouvrez un effet qui peut être synchronisé sur le tempo dans l’écran d’accueil (voir pages 8, 24). Ouvrez l’écran d’édition de paramètre. Pressez Pressez deux fois ou plus le bouton au tempo désiré. Pressez Le voyant ON/OFF clignote en mesure avec le tempo.
-
Page 18: Changement De Divers Réglages
Pour changer divers réglages Pour régler la fonction activée par le maintien de la pédale commutateur Ouvrez le MENU. Réglez sur TUNER (accordeur) ou TAP TEMPO (battue Pressez du tempo) la fonction activée par la pression de la pédale commutateur durant 1 seconde. Sélectionnez HOLD FOR TUNER/TAP dans le menu SETTINGS (réglages). - Page 19 Pour régler le mode d’accordage Pour régler la fonction de gestion d’alimentation Sélectionnez BYPASS/MUTE TUNER dans le menu SETTINGS (réglages). Sélectionnez POWER MANAGEMENT (gestion d’alimentation) dans le menu SETTINGS (réglages). Tournez Tournez Pressez Pressez Réglez le mode d’accordage. Réglez la fonction de gestion d’alimentation. Tournez Tournez Pressez...
- Page 20 Sélectionner le type des piles Pour régler la sauvegarde automatique (AUTO SAVE) Sélectionnez BATTERY TYPE (type des piles) dans Sélectionnez AUTO SAVE (sauvegarde automa- le menu SETTINGS (réglages). tique) dans le menu SETTINGS (réglages). Tournez Tournez Pressez Pressez Indiquez le type des piles utilisées. Réglez la fonction de sauvegarde automatique.
- Page 21 Pour régler le contraste de l’écran Pour régler la temporisation d’atténuation du rétroéclairage Sélectionnez LCD CONTRAST (contraste du LCD) dans le menu SETTINGS (réglages). Sélectionnez LCD BACKLIGHT (rétroéclairage du LCD) dans le menu SETTINGS (réglages). Tournez Tournez Pressez Pressez Réglez le contraste de l’écran. Réglez la temporisation d’atténuation du rétro- Tournez éclairage.
- Page 22 Pour voir les versions de firmware Ouvrez le MENU. Pressez Sélectionnez VERSION. Tournez Pressez La version de firmware est affichée. CONSEIL Vérifiez sur le site web ZOOM (http://www.zoom.co.jp) les dernières versions de firmware. Changement de divers réglages...
-
Page 23: Mise À Jour Du Firmware
Lancez sur votre ordinateur l’application de Pour mettre à jour le firmware mise à jour du firmware et exécutez la mise à jour. En pressant à la fois les touches de curseur NOTE haut et bas, utilisez un câble USB pour relier le connecteur USB à... -
Page 24: Types D'effet
Sync. Sync. Catégorie Type d'effet Explication de l'effet Catégorie Type d'effet Explication de l'effet tempo tempo C'est une modélisation de la CoronaCho StereoCho C'est un chorus stéréo à son clair. CORONA CHORUS tc electronic. Cet effet mixe le son d'origine C ' e s t u n e m o d é... - Page 25 Sync. Sync. Catégorie Type d'effet Explication de l'effet Catégorie Type d'effet Explication de l'effet tempo tempo En mixant un peu du son trans- Ce son vibrant possède des TheVibe posé avec le son d’origine, un ondulations uniques. Ba Detune effet naturel de chorus de basse Cet effet transpose la hauteur est obtenu.
- Page 26 Sync. Sync. Catégorie Type d'effet Explication de l'effet Catégorie Type d'effet Explication de l'effet tempo tempo Cet effet combine 2 delays et C e t e f f e t d ' é c h o à b a n d e DualDigiD est basé...
- Page 27 Sync. Sync. Catégorie Type d'effet Explication de l'effet Catégorie Type d'effet Explication de l'effet tempo tempo Ce retard, qui est basé sur le Basé sur le FilterPong TimeFactor mode LO-FI de la TIMELINE FLTR PPD Eventide, cet effet combine les strymon, vous permet de dégrader effets de filtre et de retard.
- Page 28 Sync. Sync. Catégorie Type d'effet Explication de l'effet Catégorie Type d'effet Explication de l'effet tempo tempo Cette reverb simule l’acoustique HD Reverb C'est une reverb haute définition. Hall d’une salle de concert. Cette reverb simule une reverb à Spring C'est une reverb de salle dense. HD Hall ressorts.
- Page 29 Sync. Sync. Catégorie Type d'effet Explication de l'effet Catégorie Type d'effet Explication de l'effet tempo tempo C e t e f f e t n e r e p r o d u i t q u e Cet effet ajoute du trémolo à la EarlyRef les premières réflexions de reverb et est basé...
- Page 30 Catégorie Type d'effet Explication de l'effet tempo tempo La réduction de bruit unique de Cet effet basé sur l'algorithme ZOOM coupe le bruit durant les SpaceHole BlackHole de la SPACE Eventide, pauses de jeu sans affecter le combine retard et reverb. son.
- Page 31 Pressez la pédale commutateur pour l’exécuter. Pour exécuter la fonction All Initialize (tout initialiser) Pressez La fonction All Initialize (tout initialiser) restaure tous les réglages d’usine par défaut. NOTE Exécuter la fonction All Initialize (tout initialiser) restaurera tous les réglages d’usine par défaut de , y compris ceux de ses patches.
-
Page 32: Guide De Dépannage
Il y a beaucoup de bruit P6). Indiquez le type des piles utilisées pour un affichage plus précis de la charge restante défectueux. ( P20). teur ZOOM ( P6). peuvent se décharger plus rapidement par temps froid. Guide de dépannage... -
Page 33: Caractéristiques Techniques
Niveau de sortie max. : ligne +5 dBm (avec impédance de charge en sortie de 10 kΩ ou plus) Alimentation Adaptateur secteur CC 9 V (fiche avec le moins au centre), 500 mA (AD-16 ZOOM) Piles Environ 7 heures de fonctionnement continu avec 2 piles alcalines AA avec une entrée mono ou environ 5 heures avec une entrée stéréo... -
Page 34: Types D'accordeur
Types d’accordeur Numéro de corde/Nom de note Écran Signification GUITAR Accordage standard pour guitares, y compris à 7 cordes En accordage open A, les cordes à vide produisent un accord OPEN A de A En accordage open D, les cordes à vide produisent un accord OPEN D de D En accordage open E, les cordes à... - Page 36 Pour les pays de l'UE Déclaration de conformité ZOOM CORPORATION 4-4-3 Surugadai, Kanda, Chiyoda-ku, Tokyo 101-0062 Japon http://www.zoom.co.jp Z2I-1627-0...
