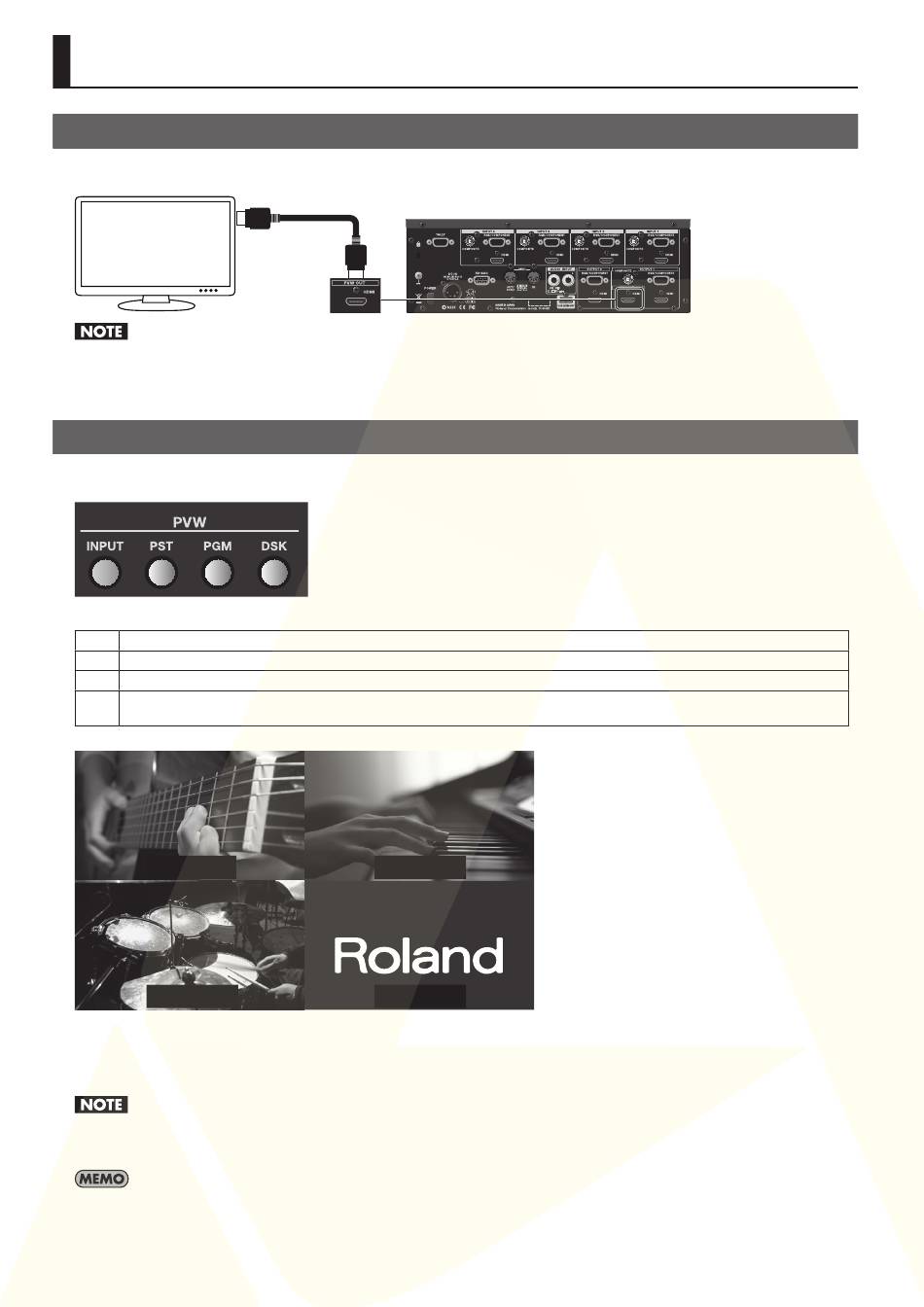

Ecran de prévisualisation
Connexion de l'écran
Pour manier le V-40HD, il faut y brancher un écran de prévisualisation. Branchez un écran compatible HDMI à la prise PVW OUT.
fig.connect-monitor.eps
La résolution et la fréquence de rafraîchissement de la sortie écran sont fixées à 1920 x 1080/60Hz (balayage progressif ). Branchez un écran
compatible avec cette résolution et cette fréquence de rafraîchissement. De plus, l'écran doit reconnaître les signaux HDCP ("High-bandwidth
Digital Content Protection" ou protection des contenus numériques haute définition).
Vue affichée à l'écran de prévisualisation
Utilisez le sélecteur PVW ("Preview") en façade pour choisir la vue à afficher sur l'écran de prévisualisation.
fig.preview-select.eps
Vous avez le choix parmi les quatre vues suivantes.
INPUT Cette option affiche les sources d'entrée en partageant l'écran en quatre. (Le nombre d'images par seconde diminue quand ce réglage est utilisé).
PST
L'image du canal en attente (standby) est affichée.
PGM
L'image du canal programmé pour la sortie est affichée.
Affiche une prévisualisation de l'incrustation d'image en aval (DSK, "Down Stream Keying"). Utilisez ce mode pour régler le degré
DSK
d'incrustation.
fig.INPUT-view.eps
CH.1 HDMI
CH.3 HDMI
* Si vous choisissez [INPUT], un cadre rouge apparaît autour du canal du programme envoyé à la sortie. Un cadre vert entoure le canal en attente
(standby).
* Les images des sources d'entrée sont affichées directement à l'écran de prévisualisation (sans changements de réglages). Les réglages
d'adaptation de la couleur ou de la résolution ne sont pas appliqués.
Quand [INPUT] est sélectionné, le nombre d'images (frames) par seconde ("frame rate") chute d'environ 5 fps. Le frame rate ne diminue pas si vous
choisissez une autre option que [INPUT].
Si le signal source est entrelacé, l'image affichée monte et descend de la largeur d'une ligne.
Vous pouvez changer les labels pour [CH 1]~[CH 4]. Voyez la section "Changer les labels de prévisualisation (PVW Label)" (p. 43).
10
HDMI
CH.2 HDMI
Presented by
CH.4 HDMI
