Lame hydraulique avant
Groupe de déplacement Sand Pro
N° de modèle 08713—N° de série 260000001 et suivants
Mise en service
1
Montage de la lame
hydraulique sur le kit
cadre de levage
Pièces nécessaires pour cette opération:
1
Lame hydraulique avant
Procédure
Remarque:
Le groupe de déplacement doit être
équipé du kit cadre de levage avant.
1.
Garez la machine et l'accessoire sur une surface
plane et horizontale.
2.
Le cas échéant, enlevez tout accessoire monté
à l'avant de la machine.
3.
Démarrez le moteur et amenez le groupe
de déplacement juste derrière l'adaptateur
d'accessoire. Abaissez l'adaptateur du groupe
de déplacement.
Remarque:
Vérifiez que le levier de
verrouillage
(Figure
(position déverrouillée), vu de l'avant de la
machine.
4.
Soulevez l'adaptateur d'accessoire et placez-le
sur l'adaptateur du groupe de déplacement.
Remarque:
Prenez garde à ne pas vous pincer
entre les adaptateurs.
5.
Pivotez le levier de verrouillage vers la droite
pour verrouiller les adaptateurs ensemble
(Figure
1).
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
1) est bien pivoté à gauche
Enregistrez votre produit à www.Toro.com.
®
/Infield Pro
1. Adaptateur d'accessoire
2
Réglage de l'ensemble
biellette
Aucune pièce requise
Procédure
1.
Une fois l'accessoire monté et fixé sur le groupe
de déplacement, élevez l'accessoire.
2.
Mesurez l'espace entre la rondelle supérieure
et l'entretoise dans l'ensemble biellette sur
l'adaptateur d'accessoire, comme illustré à la
Figure
2.
La rondelle et l'épaulement doivent être espacés
de 1,5 à 2 mm.
Traduction du texte d'origine (FR)
Tous droits réservés *3432-351* A
Imprimé aux États-Unis
Form No. 3432-351 Rev A
®
5040
Manuel de l'utilisateur

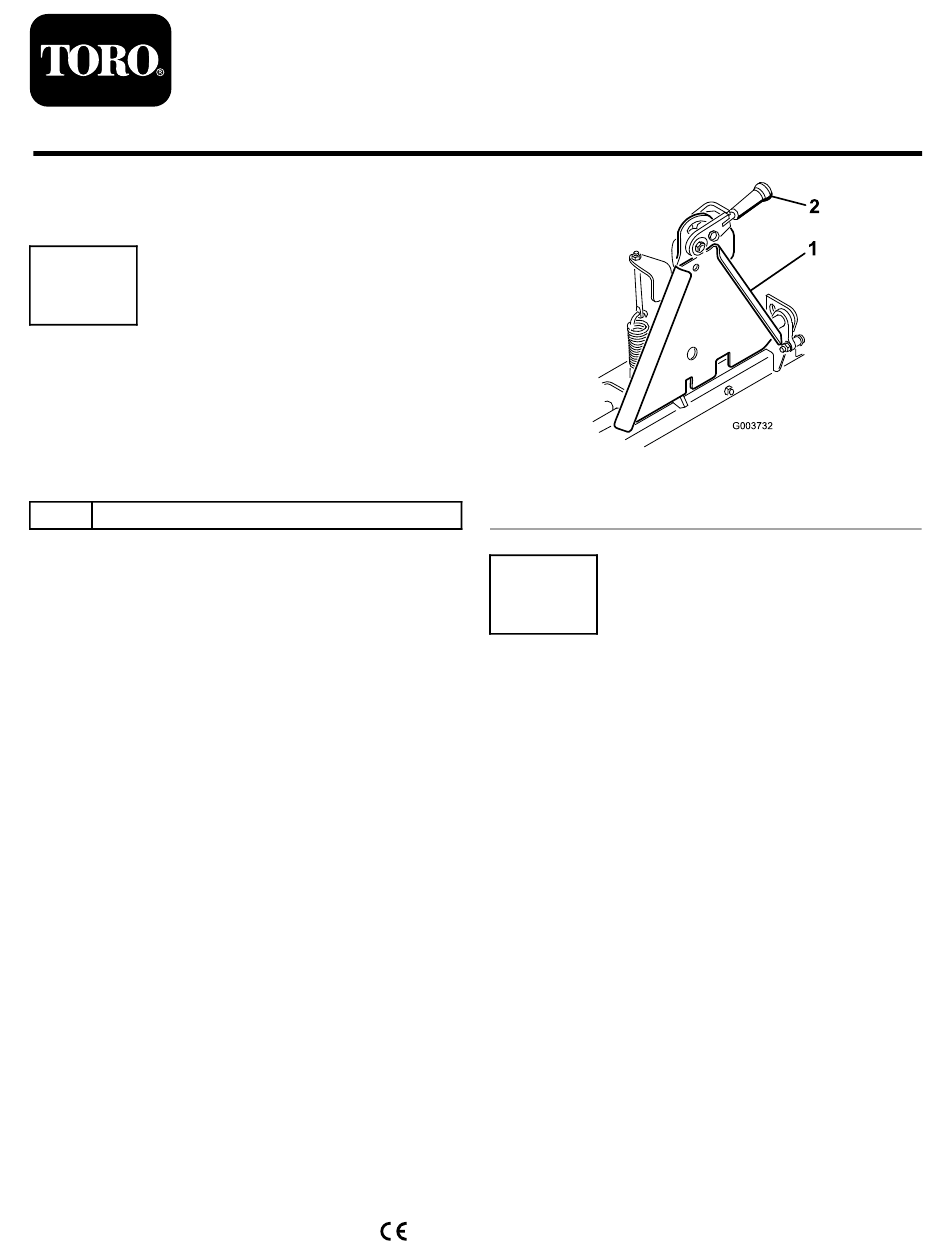

Figure 1
2. Levier de verrouillage
g003732
