Electrolux Professional Compass Pro TD6-30 Instructions D'installation page 20

20
5.6 Ajustement du séchoir
L'ajustement du débit d'air ne doit être effectué que par du personnel agréé.
Le séchoir est pré-réglé pour un débit d'air optimal avec une longueur de tuyau maximal équivalente de 15 m. Pour
de plus longs tuyaux, il est nécessaire de régler le séchoir en suivant les instructions suivantes.
Pour les réglages par défaut de l'usine, consulter l'étiquette apposée sur le volet.

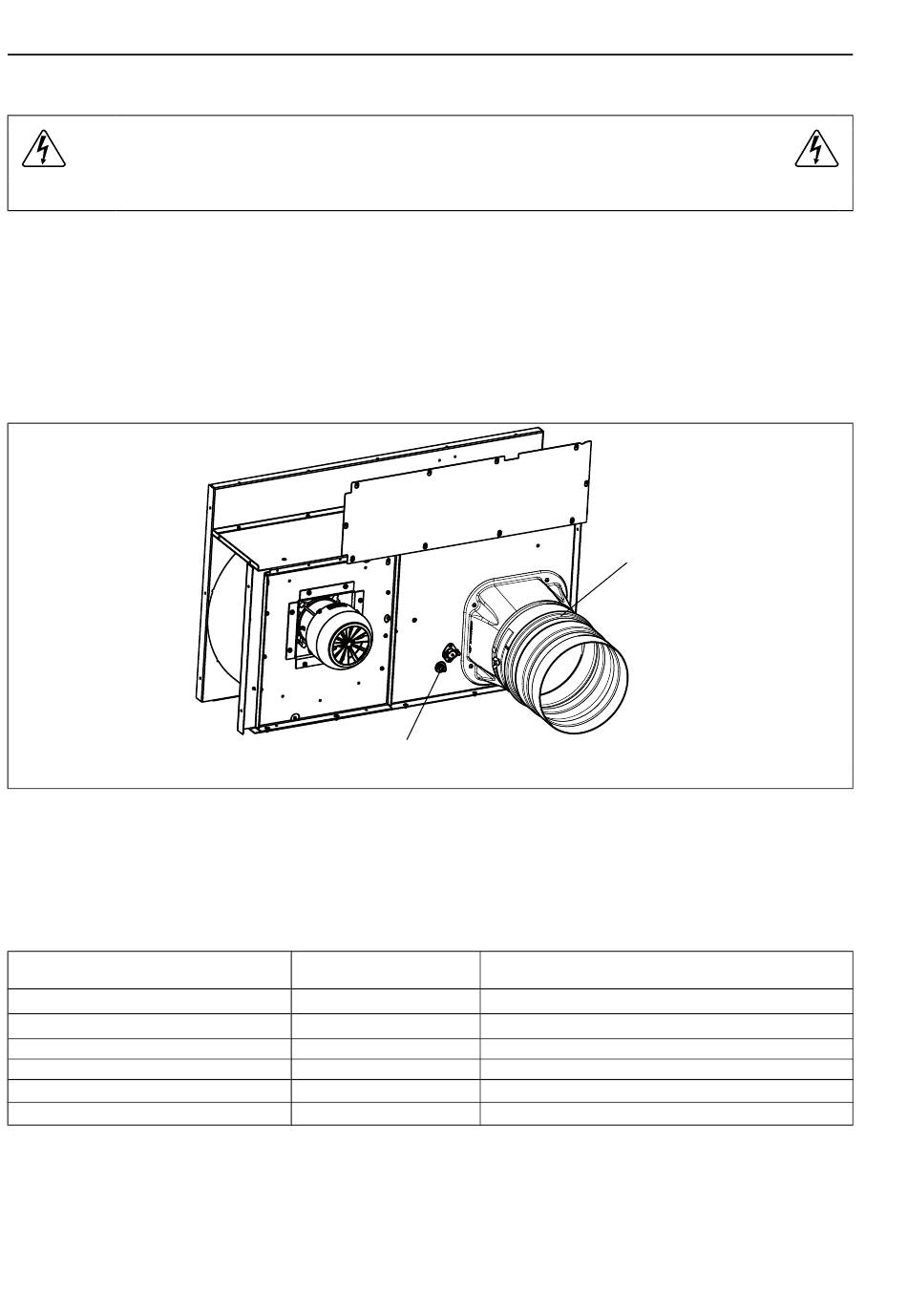

Ajuster le séchoir en démontant le panneau inférieur à l'arrière de la machine et mesurer la pression dans le carter
du ventilateur.
Démontez le panneau inférieur à l'arrière.
Démonter le capteur de chauffage (capteur NTC) (A) et insérer l'appareil de mesure. Vérifier l'étanchéité du raccord
pour éviter toute fuite d'air.
Desserrer les vis du clapet (B) et l'ouvrir autant que possible.
Effectuer une mesure à l'aide d'un appareil de mesure de pression (manomètre) dans le tambour vide et en faisant
tourner un programme sans chauffage.
En ouvrant et en fermant le clapet (B), la pression au niveau du capteur de chauffage (capteur NTC) (A) augmente
ou diminue.
Les performances de séchage optimales sont obtenues lorsque la pression statique mesurée correspond à la valeur
indiquée dans le tableau suivant.
Chauffage/fréquence
Électrique / 50 Hz
Électrique / 60 Hz
Gaz / 50 Hz
Gaz / 60 Hz
Vapeur / 50 Hz
Vapeur / 60 Hz
Instructions d'installation
A
Pression statique au ni-
veau du capteur NTC (Pa)
650
1150
650
1150
1300
1550
B
Débit d'air nominal généré dans une ma-chine vide et
froide (m 3 /h)
940
940
940
940
1080
1080
fig.7524
