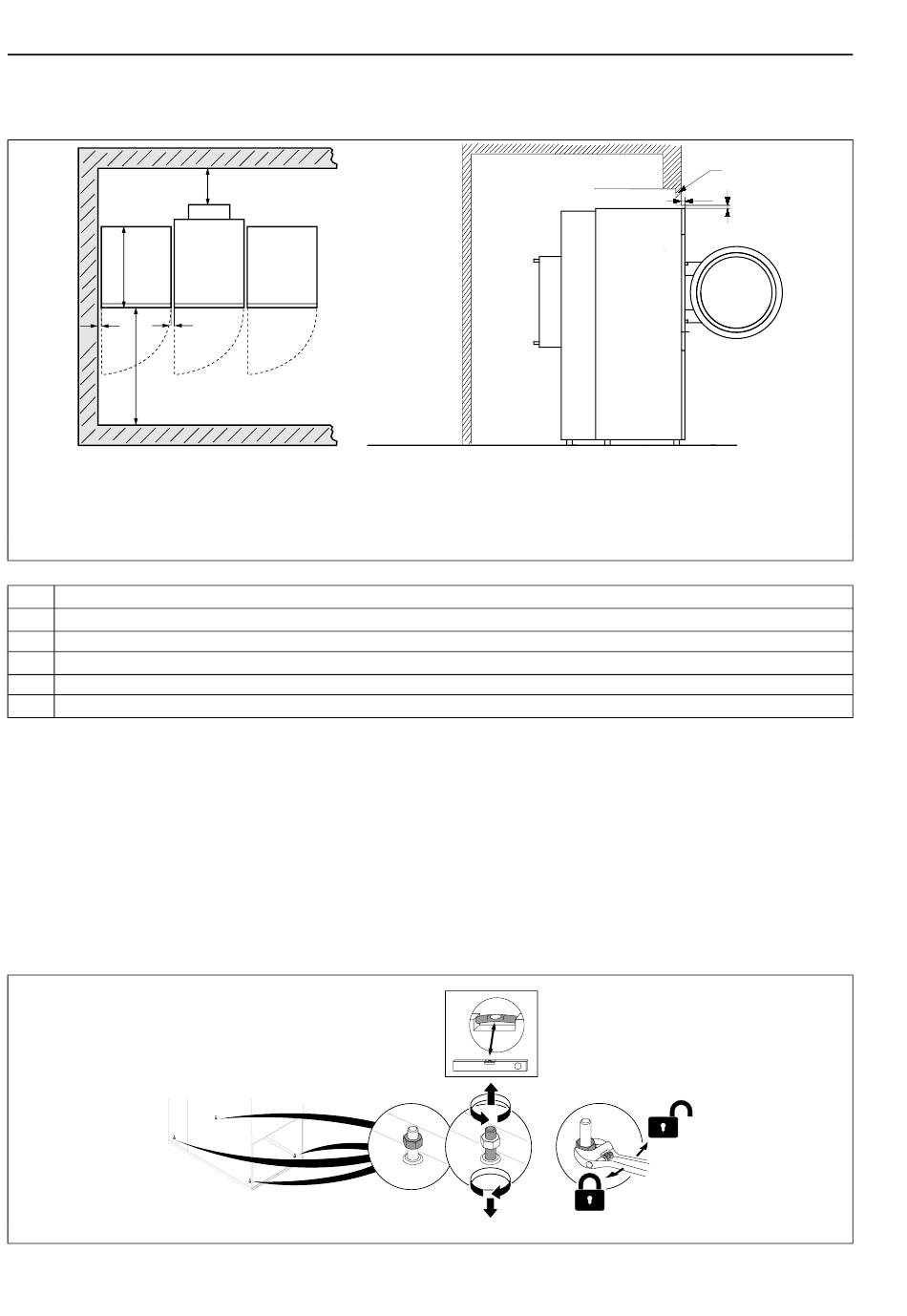

4.4 Choix de l'emplacement
Le chiffre indique la distance recommandée entre les murs et/ou d'autres machines.
C
A
D=C+B
Y = Sur les machines intégrées, il est recommandé que la section du mur Y soit une pièce finie amovible. Ainsi, E et F peuvent être 0.
A
5–500 mm (min. 5 mm)
B
Min. 500 mm (min. 200 pouces)
C
Profondeur de machine
D
D = C + B (min. 1220 mm pour pouvoir utiliser la machine)
E
Min. 20 mm
F
Min. 25,4 mm (Le soffite peut être utilisé pour obturer l'espace au-dessus de la machine. Espacement min. requis : 0 mm)
Note!
Placer la machine de façon à ce qu'elle n'encombre pas l'espace de travail des utilisateurs et du personnel
chargé de l'entretien.
Le respect des consignes données facilite l'accès pour les opérations de maintenance et d'entretien.
En cas d'espace restreint, il est possible d'installer des machines sans respecter les consignes données. Si c'est le
cas, à noter qu'il peut être nécessaire de débrancher et de déplacer d'autres machines pour avoir accès à la machine
concernée et effectuer son entretien.
4.5 Installation mécanique
Mettez la machine à niveau grâce aux pieds. La hauteur maximum de réglage des pieds est de 15 mm.
Instructions d'installation
B
A
1
2 = Vue de côté sur machine encastrée
1= Vue d'en haut
Y
E
F
2
fig.X00959A
fig.X02472
