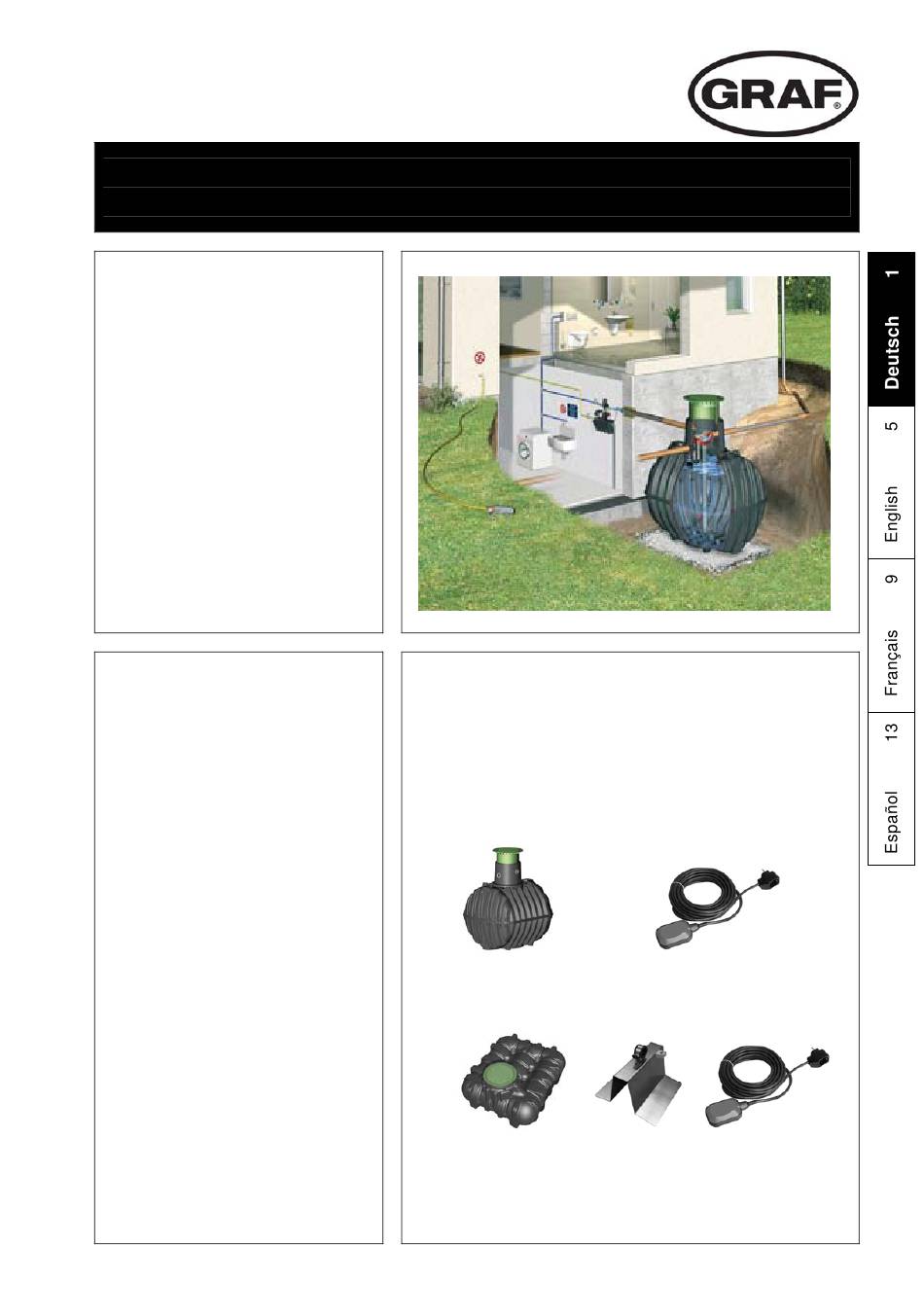

  • Page 1 Installationsanleitung GRAF Technikpaket Haus ECO-Plus Technikpaket Haus ECO-Plus Art. Nr. 342014 Inhaltsübersicht dieser Anleitung beschriebenen Punkte sind ALLGEMEINE HINWEISE unbedingt beachten. Sicherheit Nichtbeachtung erlischt jeg- Kennzeichnungspflicht licher Garantieanspruch. Für alle über GRAF bezogenen LIEFERUMFANG HAUPTKOMPONENTEN Zusatzartikel erhalten MONTAGE TECHNIK...
  • Page 2 Anleitung. Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die Gesamtanlage außer Betrieb zu setzen und gegen unbefugtes Wiedereinschalten zu sichern. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile kann dazu führen, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus...
  • Page 3 Montage Technik Erdtank Carat / Schwimmerschalter mit Gegengewicht 200 mm 100 mm   Schwimmende Ansauggarnitur Netzkabel Schwimmerschalter (20 m)   Schlauchklemme Gegengewicht   Saugschlauch Schwimmerschalter   Messing Schlauchverschraubung Tankboden 3 / 16...
  • Page 4 GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF Ltd – Maidstone, Kent – UK-ME16 8Ry – Phone: +44 (0) 16 22 68 65 50...
  • Page 5 Instruction for installation GRAF Pump package house ECO-Plus Pump package house ECO-Plus Order No. 342014 Table of contents The points described in these instructions must be observed GENERAL NOTES under all circumstances. All Security warranty rights are invalidated Identification obligation in the event of non-observance.
  • Page 6 GRAF offers an extensive range of accessories, all of which are designed to match each other and which can be extended to form complete systems. The use of other accessories may lead to impediments to the system's functional capability, therefore invalidating liability for resulting damage.
  • Page 7 Installation of technical parts Rainwater storage tank Carat / Floating switch with counterweight 200 mm 100 mm   Floating suction set Power cable of floating switch (20 m)   Hose clip Counterweight   Suction hose Floating switch ...
  • Page 8 GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF Ltd – Maidstone, Kent – UK-ME16 8Ry – Phone: +44 (0) 16 22 68 65 50...
  • Page 9 Notice d´installation GRAF Kit Technique Habitat Eco Plus Kit Technique Habitat Eco Plus Réf. 342014 Sommaire Afin garantir fonctionnement et la longévité de GÉNÉRALITÉS votre installation, les différents points décrits dans cette notice Sécurité doivent scrupuleusement être Marquage respectés.
  • Page 10 être remplacé par le couvercle définitif double parois en PE ou la rehausse télescopique avec couvercle en PE. Seuls les couvercles GRAF doivent être utilisés. En dehors de l’entretien de la cuve, le couvercle doit impérativement être verrouillé. Pour des raisons de sécurité, le bon positionnement du couvercle doit être vérifier régulièrement.
  • Page 11 Montage Cuve à enterrer Carat / Câble sonde + Contre-poids 200 mm 100 mm   Crépine et flotteur Câble sonde   Collier de serrage Contre-poids   Tuyau d´aspiration Sonde   Raccord en laiton Fond de cuve...
  • Page 12 GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF Ltd – Maidstone, Kent – UK-ME16 8Ry – Phone: +44 (0) 16 22 68 65 50...
  • Page 13 Instrucciones para la instalación del GRAF Pack técnico casa-jardín ECO Plus Pack técnico casa-jardín ECO Plus Nº pedido 342014 Índice de contenido deben tener cuenta obligatoriamente todos INDICACIONES GENERALES puntos indicados estas instrucciones. En caso de no Seguridad...
  • Page 14 La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí y que pueden ampliarse para formar sistemas completos. La utilización de otros accesorios puede provocar la pérdida de funcionalidad de la instalación, de modo que el fabricante no asume la responsabilidad de los...
  • Page 15 Montaje Tanque enterrado Carat / Interruptor de flotador con contrapeso 200 mm 100 mm   Juego flotante de succión Cable de red   Abrazadera para manguera Contrapeso   Manguera de succión Interruptor de flotador ...
  • Page 16 GRAF SARL – 45, Route d´Ernolsheim – F-67120 Dachstein Gare – Tel.: 0033/388497310 – Fax: 0033/388493280 GRAF Iberica – C/Marquès Caldes de Montbui, 114 baixos – ES-17003 Girona – Tel.: +34/972 913 767 – Fax: +34/972 913 766 GRAF Ltd – Maidstone, Kent – UK-ME16 8Ry – Phone: +44 (0) 16 22 68 65 50...
