Montage
2.4.1
Ouverture et fermeture du boîtier pour détecteur
•
Pour ouvrir le boîtier pour détecteur, utiliser un tournevis pour vis à tête fendue no 5 (8 mm). Les tournevis
pour vis à tête fendue plus petits peuvent endommager les vis à ressort.
•
Pour actionner les vis à ressort, appuyer fermement dessus dans la direction du fond du boîtier avec le
tournevis, puis les faire tourner de 90°. La position de la fente des fermetures indique l'état (voir aussi
Fig. 2) :
⇒ à env. 45 ° en direction du coin du boîtier du détecteur = fermé ;
⇒ à env. 45 ° en direction du côté du boîtier du détecteur = ouvert.
Les vis à ressort doivent s'enclencher dans la position en question.
•
Le couvercle du boîtier (unité de commande) est relié à la Main Board au moyen d'un câble plat. Il faut veil-
lez à ne pas endommager ce dernier lors du démontage du couvercle du boîtier.
ouvrir / fermer
fermé
ouvert
ouvert
fermé
Une fois que le boîtier pour détecteur est ouvert, les quatre trous de fixation dans le fond du boîtier sont accessibles. Pour faci-
liter les travaux de montage, retirer entièrement le couvercle du boîtier pour détecteur (y compris l'unité de commande). Pour
ce faire, retirer le connecteur pour câble plat à 10 pôles de la Main Board AMB 35.
La fixation du boîtier pour détecteur se fait au moyen des 4 vis à bois Torx Ø 4,5 x 35 mm et des 4 rondelles Ø 4,3/12 x 1 mm,
« A » fournies. Pour introduire et serrer les vis, utiliser un tournevis Torx T20.
Les positions des trous de fixation figurent sur le schéma coté à la Fig. 1. Pour la fixation sur de la maçonnerie, utiliser les
chevilles S6 fournies.
Lors du montage de plusieurs ASD 535 l'un à côté de l'autre, forer les trous de fixation avec précision. L'appa-
reil peut être déplacé de maximum ±2 mm verticalement et horizontalement pour corriger la position de montage.
Il est possible de le faire pivoter sur lui-même d'env. ±5 mm.
14 / 41
Remarques sur l'ouverture et la fermeture
1.
presser
2.
fermé
ouvert
ouvert
fermé

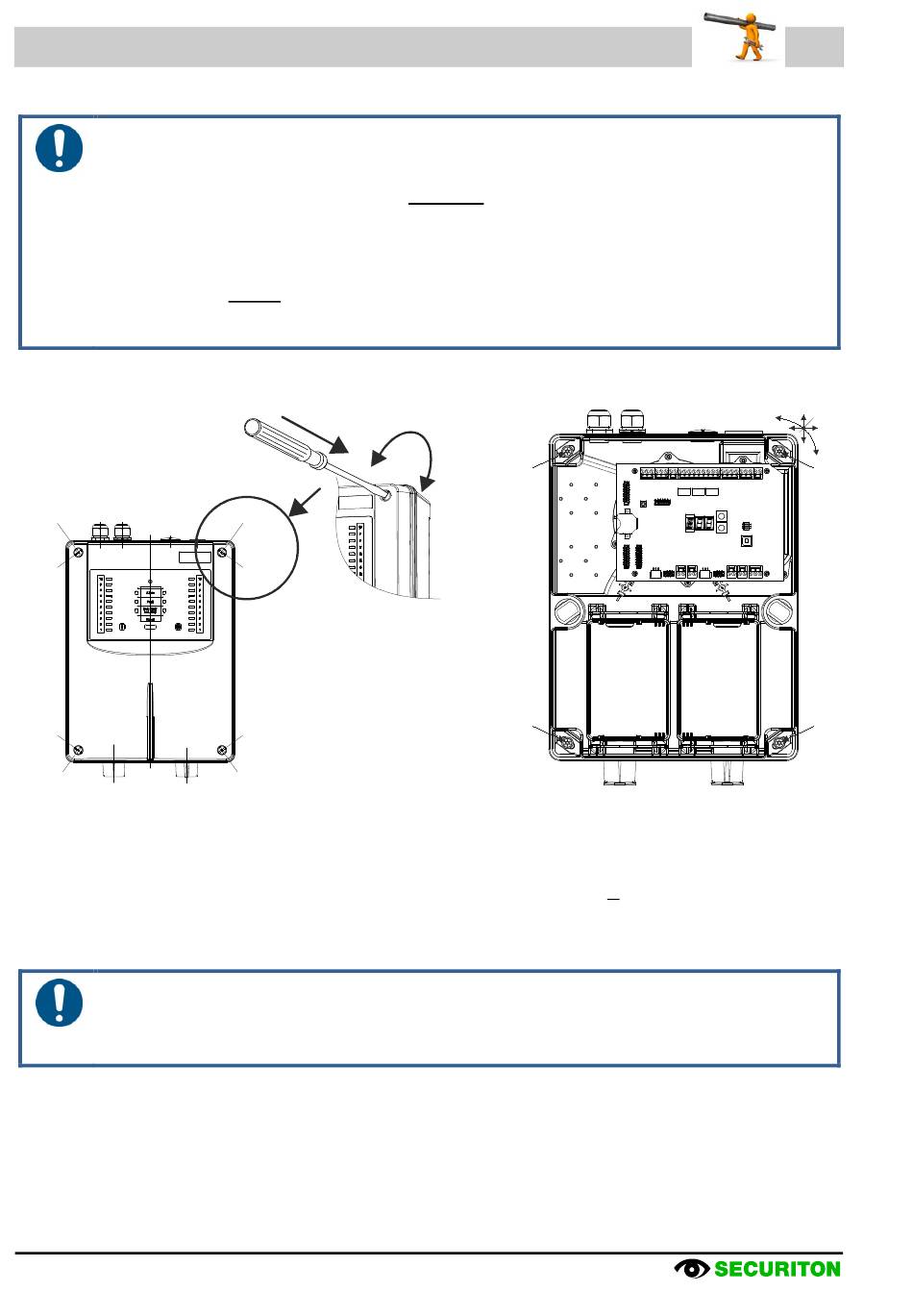

Fig. 2 Ouverture, fermeture et fixation du boîtier pour détecteur
ASD 535, Montage et installation, T 140 333 f fr
fixer
tourner
A
A
Remarque
X/Y =
±
2
mm
U =
±
5
mm
Y
U
X
A
A
