OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR

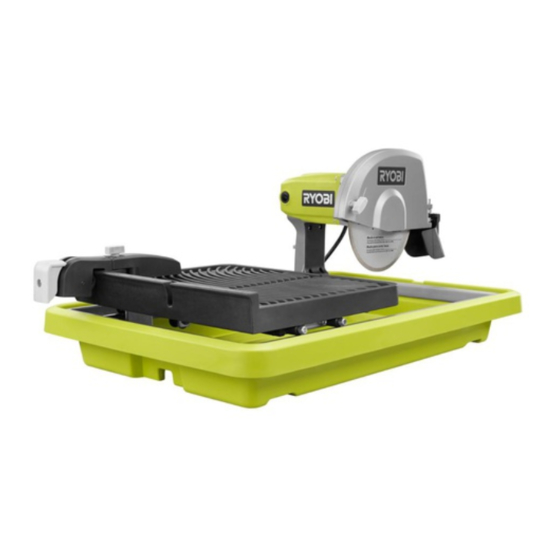

7 in. TILE SAW
SCIE À CARREAUX
DE 178 mm (7 po)
SIERRA DE LOSAS
DE 178 mm (7 pulg.)
WS731
TABLE OF CONTENTS
 General Safety Rules .......................2-3
 Specific Safety Rules ......................... 4
 Symbols ..............................................5
 Electrical ..........................................6-7
 Features ..............................................7
 Assembly .......................................8-10
 Operation .....................................10-12
 Adjustments ..................................... 13
 Maintenance ..................................... 14
 Accessories ......................................15
 Illustrations ..................................16-23
 Parts Ordering
and Service .........................Back page
WARNING:
To reduce the
risk of injury, the user must read and
understand the operator's manual
before using this product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE

TABLE DES MATIÈRES

 Symboles ..............................................5
 Caractéristiques ................................7-8
 Assemblage .....................................8-10
 Utilisation .......................................10-13
 Réglages ............................................. 14
 Entretien ........................................14-15
 Accessoires ........................................15
 Illustrations ....................................16-23
 Commande de pièces
et dépannage ......................Page arrière
AV E R T I S S E M E N T :
Pour réduire les risques de blessures,
l'utilisateur doit lire et veiller à bien
comprendre le manuel d'utilisation avant
d'employer ce produit.
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
ÍNDICE DE CONTENIDO
 Reglas de seguridad generales .......2-3
 Reglas de seguridad específicas ....... 4
 Símbolos ............................................5
 Aspectos eléctricos .........................6-7
 Características ................................7-8
 Armado ..........................................8-10
 Funcionamiento ...........................10-13
 Ajustes ..............................................14
 Mantenimiento .............................14-15
 Accesorios ........................................ 15
 Illustraciones ...............................16-23
 Pedidos de piezas
y servicio ....................... Pág. posterior
ADVERTENCIA:
el riesgo de lesiones, el usuario debe
leer y comprender el manual del
operador antes de usar este producto.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
Para reducir
