Rationalisation • Développement • Automatisation
Périphériques et systèmes électroniques
3.5 Particularités du logiciel TransWin32 pour les mesures de code 2D.
Le TransWin32 est décrit explicitement dans une notice d'utilisation séparée. Cette notice décrit un
passage bref mais important des mesures pour le code 2D.
Une série de nouvelles icônes sont disponibles pour la mesure du code
2D. La plupart de ces icônes sont amplement décrites dans les cha-
pitres suivants. Une vue d'ensemble et une explication des icônes non
décrites ailleurs sont exposées ci-après.
Après le lancement du logiciel et de la prise de connexion à l'appareil,
certaines fonctions sont disponibles et affichées uniquement pour le
REA MLV-2D.

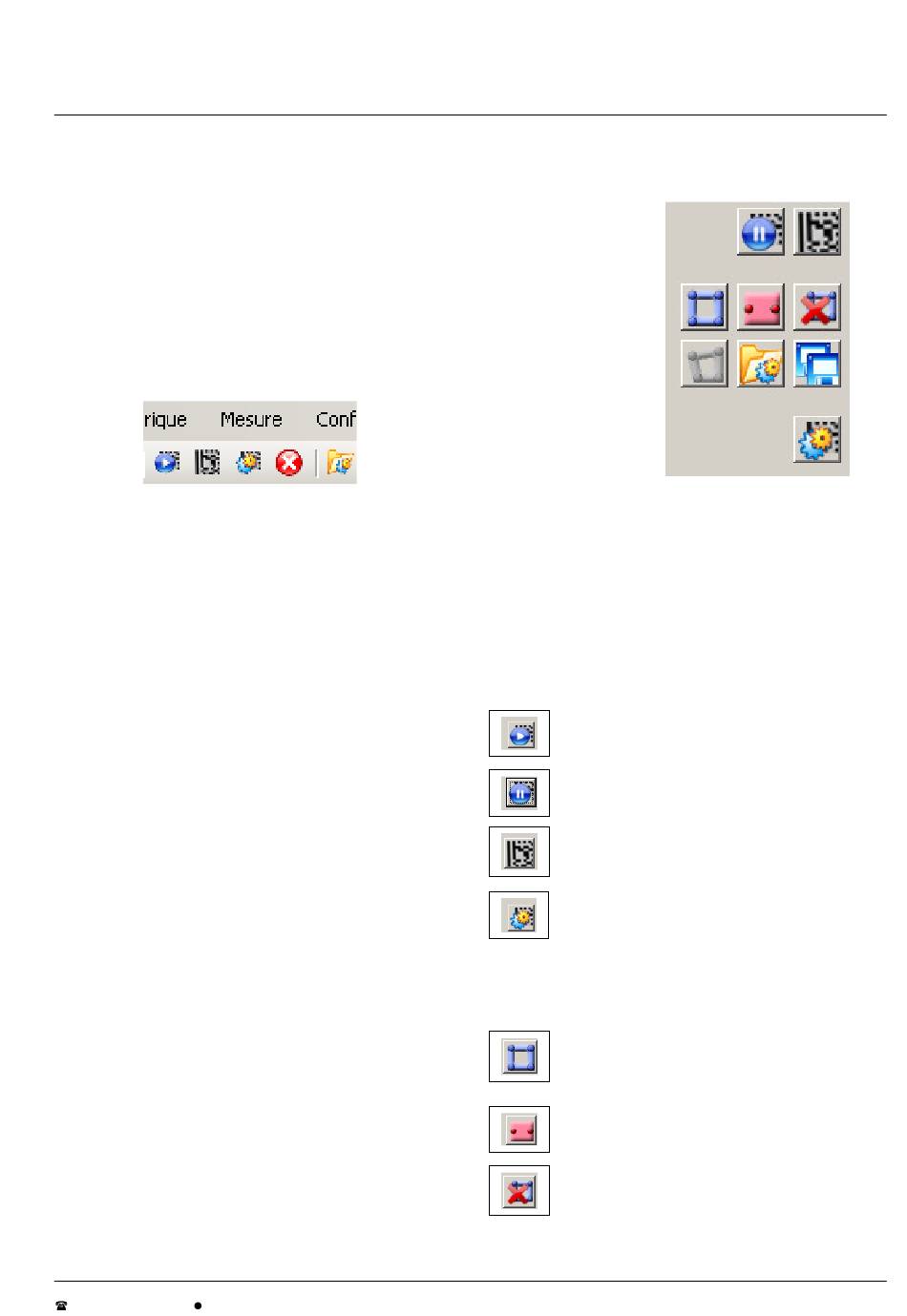

Symboles de la barre des icônes
3.5.1 Symboles du REA MLV-2D
Les symboles suivants (icônes) se trouvent à droite à côté de l'affichage de l'image et encore une
fois en haut dans la barre des symboles. Les icônes en haut sont visibles si un rapport de mesure
est affiché pendant que les autres icônes sont uniquement accessibles si une permutation s'effec-
tue de l'affichage du rapport à l'affichage du périphérique dans le document Explorer.
Affichage de l'image directe
Arrêt de l'affichage de l'image directe
Enregistrement d'une image de mesure
Lancement d'une mesure
Les autres symboles sont visibles uniquement sur la représentation du périphérique mais pas si un
rapport de mesure est affiché.
Marquage de la plage de mesure pour un code 2D
Marquage de la plage de mesure pour un code à barre
Effacement d'une plage de mesure
© REA Elektronik GmbH, D-64367 Mühltal-Waschenbach
+49 (0) 6154 638-0
Fax -195
Manuel MLV-2D Janvier 2010
REA
Elektronik
Symboles à côté de
l'affichage de l'image
Page 22 à 74
GmbH
