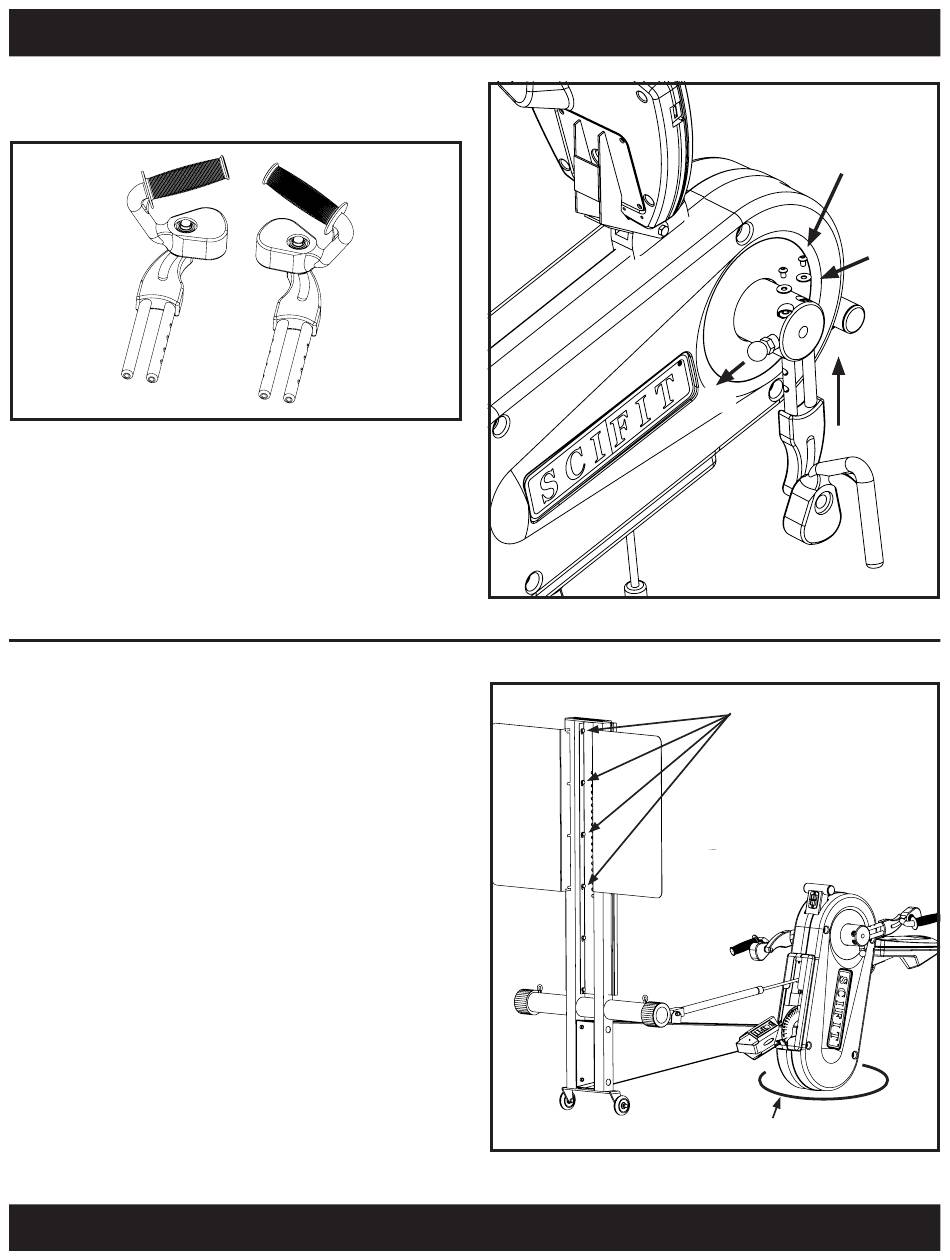

Montage des bras de manivelle sur les moyeux
Identifiez les bras de manivelle gauche et droit.
Bras de manivelle
gauche
(A) Insérez les tiges parallèles dans les alésages du moyeu.
(B) Retirez la goupille jaune de verrouillage du bras de
manivelle et poussez jusqu'à ce que les tiges ressortent de
l'autre côté de l'alésage. Replacez la goupille et actionnez
le bras de manivelle jusqu'à ce qu'il soit en position. (C)
Afin d'éviter que l'un des bras de manivelle ne tombe lors
du réglage, posez un boulon à tête ronde 1/4-20 × 1/2" et
une rondelle 1/4" à l'extrémité de chaque tige.
Plateforme pour chaise roulante
Sur les machines livrées montées, la plateforme pour chaise
roulante reste à installer.
Avec l'aide d'une deuxième personne, soulevez prudemment
le châssis et déposez délicatement la console sur le sol. Afin
de ne pas abîmer le boîtier, disposez préalablement un tapis,
une pièce de moquette ou un carton sur le sol. (A) À l'aide
d'une douille 1/2", desserrez les quatre boulons du haut
qui fixent le chemin d'ajustement en inox sur le châssis.
Desserrez juste assez pour permettre à la plateforme de
glisser sous la rondelle d'arrêt. NOTA : Vous ne devez pas
retirer les boulons ni les desserrer plus que nécessaire. (B)
Engagez les fentes de la plateforme sur les quatre boulons,
entre la rondelle d'arrêt et le tube carré. Placez la surface
horizontale de la plateforme bien à plat contre le tube carré,
puis (C) serrez les quatre boulons. Répétez l'opération de
l'autre côté.
SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT
MONTAGE
Bras de manivelle
droite
7
1/4-20 × 1/2"
(C)
Vis SBH
(B)
(A)
Bras de manivelle
gauche représenté
(A) Desserrez
les 4 boulons.
(B) Faites glisser les fentes
sous les rondelles.
(C) Serrez les
boulons.
Coussinet protecteur
1/4"
Rondelle
