Siège pivotant

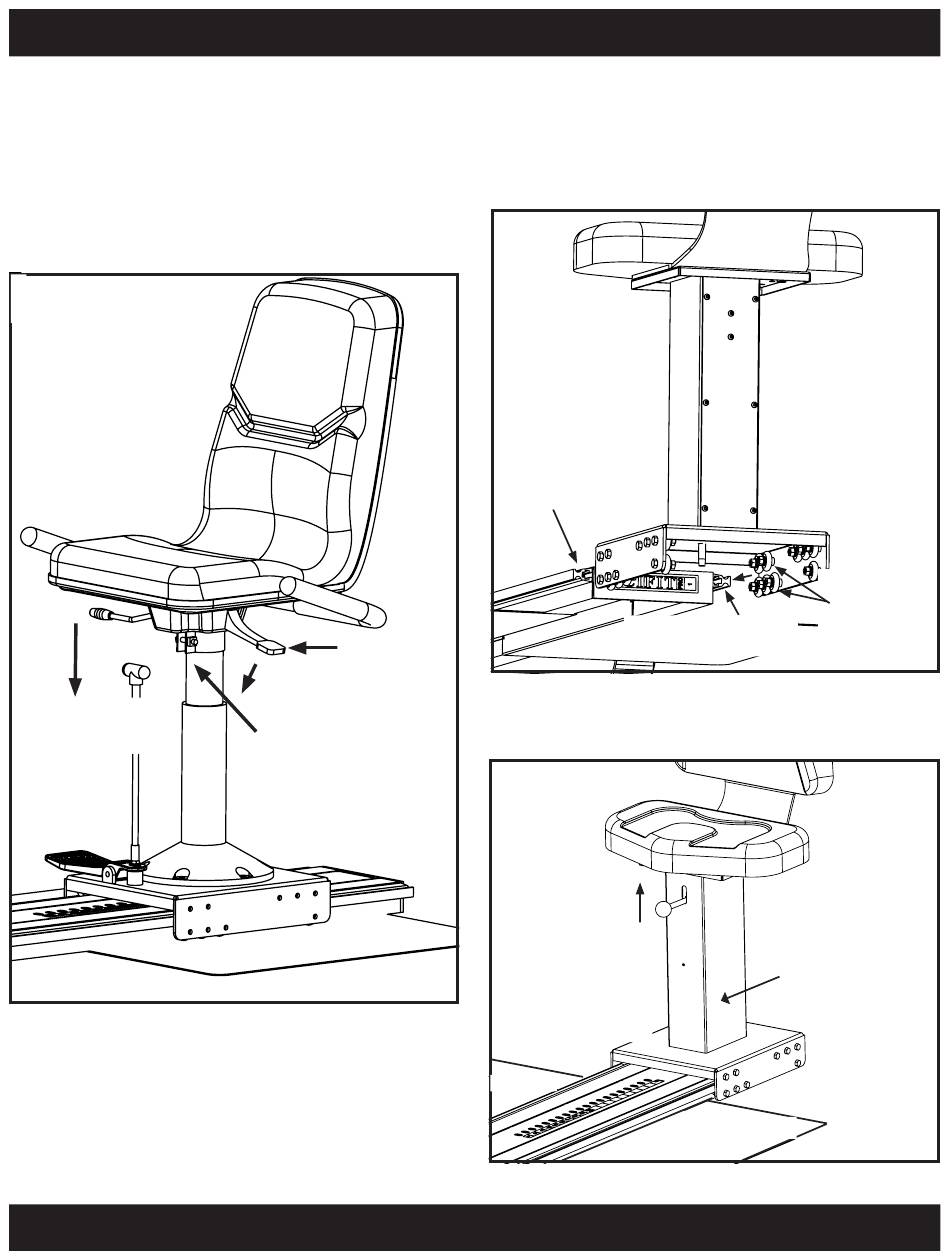

Montage du siège sur le cylindre
(A) Mettez le levier jaune de pivotement en position basse.
(B) Faites descendre le siège sur le cylindre jusqu'à ce qu'il
soit complètement calé. Remontez le levier de pivotement
et faites tourner le siège jusqu'à ce qu'il se verrouille en
position. (C) Serrez le boulon à embase de montage du siège
à l'aide d'une douille six pans 1/4" (63 mm). Ne serrez pas
trop.
(B) Faites descendre le
siège sur le cylindre.
SCIFIT • Scientific Solutions for Fitness • SCIFIT • Scientific Solutions for Fitness • SCIFIT
MONTAGE
Levier jaune de
pivotement
(A) Poussez pour
monter le siège.
(C) Serrez les
boulons à embase.
Siège fixe
Montage du Siège sur le Châssis
(A) Alignez les rangées supérieures et inférieures de galets
de roulement du siège avec les pistes de roulement gauche
et droite sur le châssis.
Chemin de
roulement
gauche
Chemin de roulement
(B) Levez le levier de blocage du siège. (C) Faites glisser le
siège vers l'avant jusqu'à la position voulue.
(B) Levier de
blocage du siège.
Levier (C) Faites
glisser le siège
vers l'avant
6
Galets de
roulement du
siège
droit
(A)
(C) Faites glisser le
siège vers l'avant.
