Owner's manual & Installation manual
Mode d'emploi et manuel d'installation
Benutzerhandbuch & Installationshandbuch
Manuale dell'utente e manuale di installazione
Gebruikershandleiding en installatiehandleiding
Manual de instrucciones y de instalación
Ägar- & installationshandbok
Manual do utilizador e manual de instalação
Betjeningsvejledning og installationsvejledning
NX509E

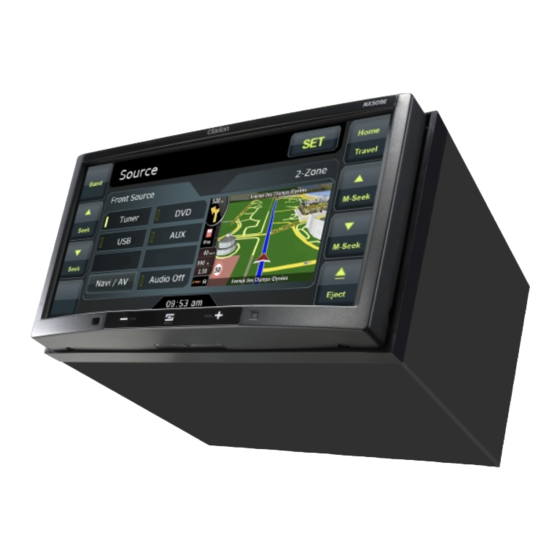

2-DIN MEMORY NAVIGATION & DVD MULTIMEDIA STATION
WITH 7-inch TOUCH PANEL CONTROL
SYSTEME DE NAVIGATION & STATION MULTIMEDIA DVD
2 DIN AVEC COMMANDE PAR ECRAN TACTILE 7 pouces
2-DIN-SPEICHERNAVIGATION UND DVD-MULTIMEDIA-
STATION MIT 7-Zoll-TOUCHSCREEN-STEUERUNG
2-DIN MEMORIA DI NAVIGAZIONE E STAZIONE
MULTIMEDIALE DVD DOTATA DI PANNELLO DI
CONTROLLO A SFIORAMENTO DA 7 POLLICI
2-DIN NAVIGATIESYSTEEM MET GEHEUGEN & DVD-
MULTIMEDIASTATION MET 7-inch TOUCH PANEL-BEDIENING
SISTEMA DE NAVEGACIÓN Y EQUIPO DVD MULTIMEDIA
2-DIN CON PANEL DE CONTROL TÁCTIL DE 7 pulgadas
2-DIN MINNESNAVIGERING OCH DVD MULTIMEDIA-
STATION MED 7-tums PEKSKÄRM
SISTEMA DE NAVEGAÇÃO E ESTAÇÃO MULTIMÉDIA DE DVD
2-DIN COM CONTROLO DE PAINEL DIGITAL DE 7 polegadas
2-DIN HUKOMMELSESNAVIGATION OG DVD
MULTIMEDIESTATION MED 7" BERØRINGSPANEL
