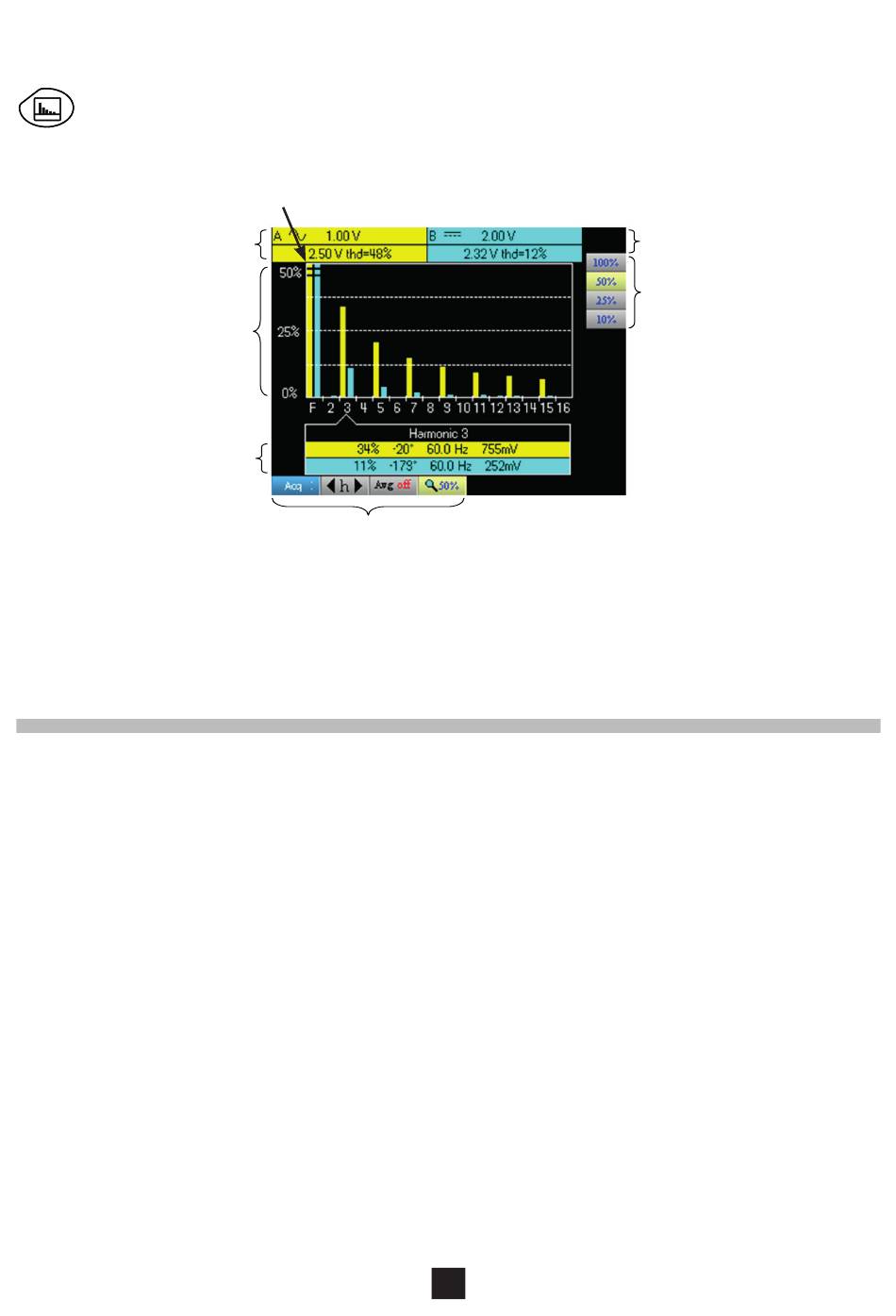

HARMONİK ÇÖZÜMLEYİCİ:
Donanım,40 ila 450 Hz. arasındaki frekans sinyali analizi gerçekleştirilmesini sağlar.
Armonik analizör modunu seçer
Ölçüm alanı
Hiçbir ölçüm seçilmezse veya kanal
onaylanmamışsa, ölçüm noktalı çizgi-
lerle değiştirilir.
Grafik penceresi alanı
Harmonik referans alanı
ALETIN DAHILI YAZILIMININ GÜNCELLENMESI:
http:/www.chauvin-arnoux.com sitesine bağlanın.
„
«Destek» sekmesinden, «Yükleme Alanı»nı seçin.
„
Metrix Osiloskop «Loader Scope» aracılığıyla cihazınızın modeline karşılık gelen donanım yazılımını indirin.
„
Aygıt yazılımının kullanım kılavuzunu da indirin
„
Cihazınızın güncellemesi için, bu talimat kılavuzunu inceleyin.
„
USB/OPTİK İLETİŞİM:
Cihaz ve PC arasındaki iletişim, HX0056-Z kablosu ile oluşturulan USB/optik bağlantısı ile gerçekleştirilir.
Kablonun USB ucunu PC'nin USB girişlerinden birine takın (gerekirse, kabloyla birlikte verilen sürücüyü yükleyin).
„
Optik jakı elektrikli osiloskoba bağlayın.
„
SX-METRO'yu başlatın veya SX-DMM.
„
Harmonikler üzerindeki çift siyah çizginin
gösterimi aşma harmoniklerinin
bir temsiline karşılık gelirt.
Ana menü alanı
BAKIM
68
Pil seviyesi bilgi alanı
İkincil menü alanı
