5.3.3
Système de surveillance CMC III / CMC‑TC

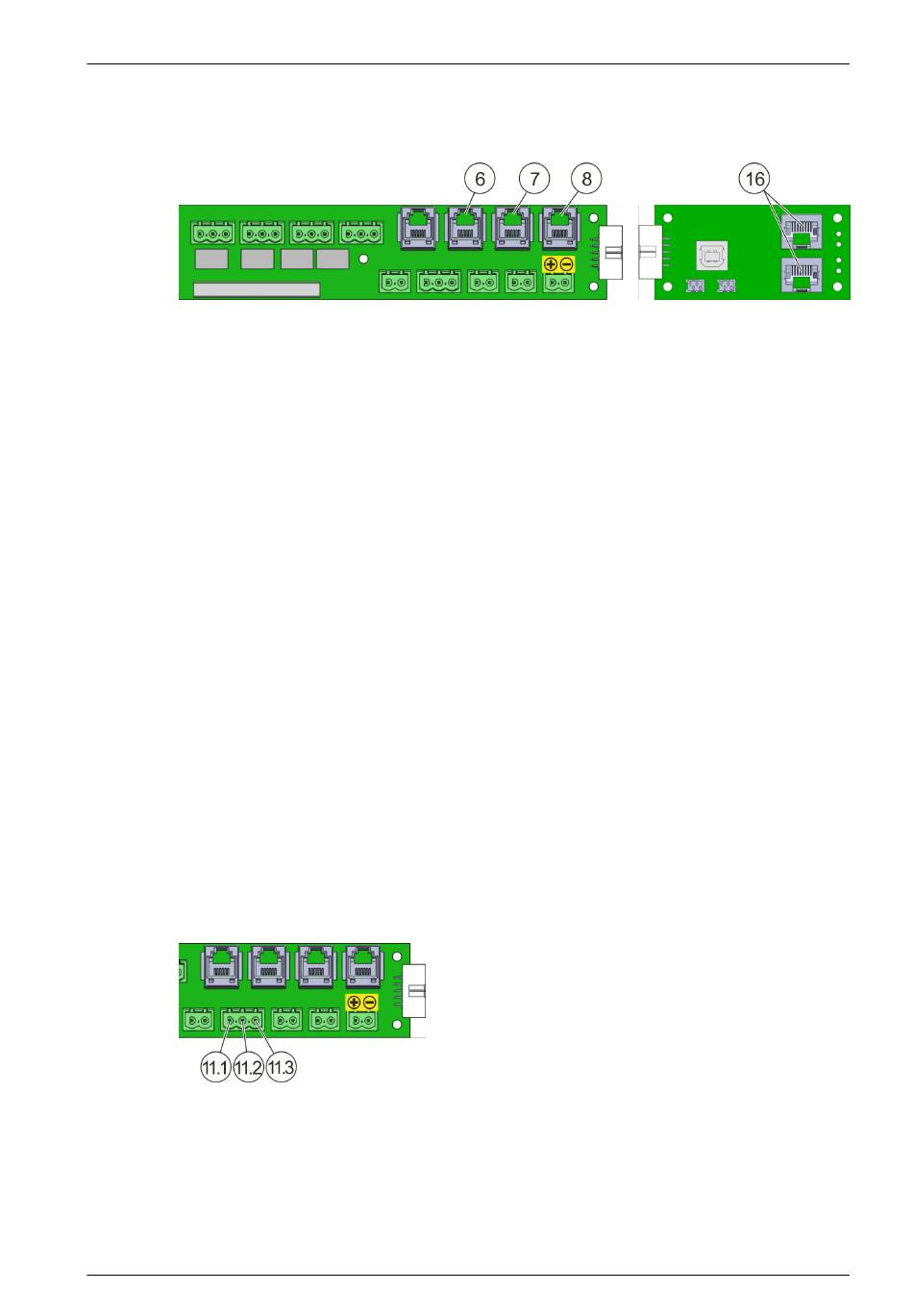

Fig. 39 : Raccordements CMC
6
Connecteur (RJ12) pour raccordement au système de surveillance Rittal
CMC‑TC (« Panne »)
7
Connecteur (RJ12) pour raccordement au système de surveillance Rittal
CMC‑TC (« Alarme incendie »)
8
Connecteur (RJ12) pour raccordement au système de surveillance Rittal
CMC‑TC (« Pré-alarme »)
16 Bus CAN Interface CMC III (RJ45)
L'ordinateur Multi Control (CMC) est un système d'alarme pour les armoires de com-
mutation, serveur et réseau. Il surveille la température, l'humidité, l'accès, la fumée,
l'énergie et beaucoup d'autres paramètres physiques ambiants. Le CMC III dispose
d'une interface de bus CAN à laquelle les divers capteurs de bus CAN peuvent être
raccordés. Le système est accessible à la fois via le réseau avec le navigateur web
par défaut, ainsi que par les protocoles réseau les plus courants.
Le système EFD III dispose également de deux interfaces de bus CAN (Fig. 39 /16),
grâce auxquelles le système peut être connecté directement au système de surveil-
lance CMC III
CMC III / CMC
Le CMC-TC est le prédécesseur du CMC III et il ne dispose pas d'une interface de
bus CAN. Les ports RJ12 (Fig. 39 ) permettent de consulter les trois
états »Panne« (Fig. 39 /6), »Alarme incendie« (Fig. 39 /7) et »Pré-
alarme« (Fig. 39 /8) à l'aide d'une CMC-TC I/O Unit.
5.3.4
Surveillance externe du niveau de remplissage et réservoir externe
Fig. 40 : Carte « Connectique AT3 »,
raccordement 11
Manuel d'utilisation / EFD III / 924366 / 07-2017 / fr_FR
Ä Chapitre 3.3.3 »Interfaces vers le système de surveillance
‑ TC« à la page 25.
Montage et installation
11.1 Raccordement du réservoir externe
11.2 Port pour surveillance du niveau de
remplissage
11.3 Raccordement GND (masse)
47
