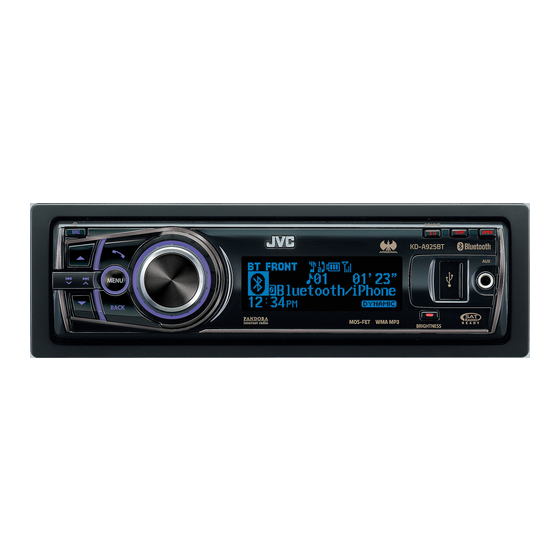

JVC KD-A925BT Manuel D'installation/Raccordement

KD-A925BT
Installation/Connection Manual
Manual de instalación/conexión
Manuel d'installation/raccordement
GET0718-002A
[J]
• You need the installation kits which corresponds to your car.
• If you have any questions or require information regarding installation
kits, consult your JVC car audio dealer or a company supplying kits.
• The unit can only be installed in a car with a 12 V DC power supply,
negative ground.
• Disconnect the battery's negative terminal and make all electrical
connections before installing the unit.
• Connect speakers with a maximum power of more than 50 W
(impedance of 4 Ω to 8 Ω). Otherwise, change the <Amplifier Gain>
setting. (See page 32 of the INSTRUCTIONS.)
• Insulate unconnected wires with vinyl tape or other similar material.
To prevent a short circuit, do not remove the caps on the ends of the
unconnected wires or the terminals.
• If the fuse blows, first make sure the wires are not touching to cause
a short circuit, then replace the old fuse with one that has the same
rating.
• Install this unit in the console of your vehicle.
• Mount the unit so that the mounting angle is 30° or less.
• Be sure to ground this unit to the car's chassis again after installation.
• After the unit is installed, check whether the brake lamps, blinkers,
wipers, etc. on the car are working properly.
• Do not touch the metal part of this unit during and shortly after
the use of the unit. Metal part such as the heat sink and enclosure
become hot.
Part list :
A Hard case (×1)
B Control panel (×1)
C Sleeve (×1)
D Trim plate (×1)
E Power cord (×1)
F Handles (×2)
G Microphone (×1)
H Microphone clips (×2)
I KS-UBT1: USB Bluetooth adapter (×1)
In-dash mounting / Montaje en el tablero / Montage encastré
Removing the unit / Extracción de la unidad / Retrait de l'appareil
Release the rear section first... / Primero libere la sección trasera... / Ouvrez la section arrière en premier...
* Avoid touching the connectors. / Evite tocar los conectores. /
Évitez de toucher les connecteurs.
ENGLISH / ESPAÑOL / FRANÇAIS
WARNINGS / ADVERTENCIAS / AVERTISSEMENTS
• Necesitará los kits de instalación que corresponden con su vehículo.
• Si tiene alguna pregunta o necesita información acerca de las
herramientas para instalación, consulte con su concesionario de
JVC de equipos de audio para automóviles o a una compañía que
suministra tales herramientas.
• La unidad puede instalarse solamente en un automóvil con fuente de
alimentación de 12 V CC, negativo a masa.
• Desconecte el terminal negativo de la batería y realice todas las
conexiones eléctricas antes de instalar la unidad.
• Conecte los altavoces con una potencia máxima de más de 50 W
(impedancia de 4 Ω a 8 Ω). De lo contrario, cambie el ajuste <Amplifier
Gain>. (Véase la página 32 del MANUAL DE INSTRUCCIONES).
• Aísle los cables no conectados con cinta de vinilo u otro material
similar. Para prevenir los cortocircuitos, no quite las tapas de los
extremos de los cables o terminales no conectados.
• Si se funde un fusible, asegúrese primero de que los cables no estén
en contacto pues pueden ocasionar un cortocircuito, luego reemplace
el fusible dañados por otro de las mismas características.
• Instale esta unidad en la consola de su vehículo.
• Instale la unidad en un ángulo de montaje de 30° o menos.
• Asegúrese de volver a conectar a masa esta unidad al chasis del
automóvil después de la instalación.
• Después de haber instalado la unidad, compruebe que las luces de
freno, los intermitentes, los limpiaparabrisas, etc. del automóvil
funcionan correctamente.
• No toque la parte metálica de esta unidad durante e inmediatamente
después de usar la unidad. Las partes metálicas tal como el disipador
de calor y la carcasa estarán calientes.
INSTALLATION / INSTALACION / INSTALLATION
Lista de componentes :
A Estuche duro (×1)
B Panel de control (×1)
C Cubierta (×1)
D Placa de guarnición (×1)
E Cordón de alimentación (×1)
F Manijas (×2)
G Micrófono (×1)
H Presilla para micrófono (×2)
I KS-UBT1: Adaptador Bluetooth USB (×1)
Bend the appropriate tabs to hold
the sleeve firmly in place. / Doble las
lengüetas apropiadas para retener
firmemente la manga en su lugar. /
Tordez les languettes appropriées pour
maintenir le manchon en place.
• Vous avez besoin des kits d'installation correspondants à votre voiture.
• Si vous avez des questions ou avez besoin d'information sur des kits
d'installation, consulter votre revendeur d'autoradios JVC ou une
compagnie d'approvisionnement.
• L'appareil peut uniquement être installé dans une voiture avec une
alimentation de 12 V CC, à masse négative.
• Déconnectez la borne négative de la batterie et réaliser toutes les
connexions avant d'installer l'appareil.
• Connectez des enceintes avec une puissance maximum de 50 W
(impédance de 4 Ω à 8 Ω). Sinon, changez le réglage <Amplifier Gain>.
(Voir la page 32 du MANUEL D'INSTRUCTIONS.)
• Isolez les câbles non-connectés avec un ruban de vinyle ou d'un autre
matériel similaire. Pour éviter les courtscircuits, ne retirez pas non plus les
capuchons à l'extrémité des câbles non-connectés ou des prises.
• Si un fusible saute, assurez-vous d'abord que les câbles n'ont pas causé de
court-circuit puis remplacez le vieux fusible par un nouveau de même valeur.
• Installez cet appareil dans la console de votre véhicule.
• Monter l'unité de façon à ce que l'angle de montage soit de 30˚ ou moins.
• Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil
au châssis de la voiture après l'installation.
• Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs,
les clignotants, etc. de la voiture fonctionnent correctement.
• Ne touchez pas la partie métallique de cet appareil pendant ou juste
après son utilisation. Les parties métalliques, comme le dissipateur de
chaleur et le boîtier, deviennent chaudes.
Liste de pièces :
A Etui de transport (×1)
B Panneau de commande (×1)
C Manchon (×1)
D Plaque d'assemblage (×1)
E Cordon d'alimentation (×1)
F Poignées (×2)
G Microphone (×1)
H Attache de microphone (×2)
I KS-UBT1: Adaptateur USB Bluetooth (×1)
When installing the unit without using the
sleeve / Instalación de la unidad sin utilizar la
cubierta / Lors de l'installation de l'appareil
scans utiliser de manchon
Do the required electrical
connections. / Realice las
conexiones eléctricas requeridas. /
Réalisez les connexions électriques.
Pocket / Compartimiento /
Install the unit at an angle
Poche
of less than 30˚. / Instale
la unidad a un ángulo de
menos de 30˚. / Installez
l'appareil avec un angle de
moins de 30˚.
* Not supplied for this unit / No suministrado con esta unidad. /
Non fourni avec cet appareil.
1
0211DTSMDTJEIN
© 2011 Victor Company of Japan, Limited
Flat head screws—M5 × 8 mm (M5 × 3/8") /
Tornillos de cabeza plana—M5 × 8 mm (M5 × 3/8 pulgada) /
Vis à tête plate—M5 × 8 mm (M5 × 3/8 pouces) *
Bracket / Ménsula / Support *
EN, SP, FR
