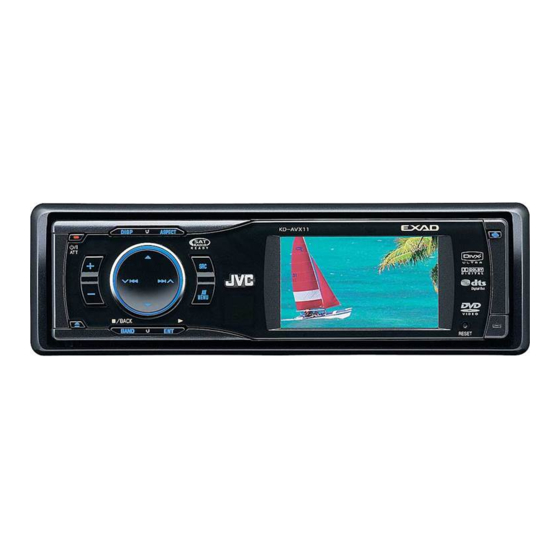

JVC KD-AVX11 Manuel D'installation/Raccordement

KD-AVX11
Installation/Connection Manual
Manual de instalación/conexión
LVT1655-002B
Manuel d'installation/raccordement
[J]
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground
electrical systems. If your vehicle does not have this system, a
voltage inverter is required, which can be purchased at JVC car audio
dealers.
WARNINGS
• DO NOT install any unit and wire any cable in locations where;
– it may obstruct the steering wheel and gearshift lever operations,
as this may result in a traffic accident.
– it may obstruct the operation of safety devices such as air bags, as
this may result in a fatal accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating the steering wheel, as
this may result in a traffic accident.
• The driver must not watch the monitor while driving.
If the driver watches the monitor while driving, it may lead to
carelessness and cause an accident.
• If you need to operate the unit while driving, be sure to look around
carefully.
• If the parking brake is not engaged, "Parking Brake" appears on the
monitor, and no playback picture will be shown.
– This warning appears only when the parking brake lead is
connected to the parking brake system built in the car.
Required space for installation / Espacio requerido para la instalación / Espace nécessaire pour l'installation
• You cannot install the unit on the car which has any obstacles in the space indicated below.
• La unidad no se puede instalar en un vehículo que presente algún obstáculo en el espacio indicado debajo.
• Vous ne pouvez pas installer l'appareil dans une voiture qui possèdes des obstacles dans les espaces indiqués ci-dessous.
2 mm (1/8")
Control panel
Panel de control
Panneau de commande
Parts list for installation and connection
The following parts are provided for this unit. After checking them,
please set them correctly.
A B
/
Hard case/Control panel
Estuche duro/Panel de
control
Etui de transport/
Panneau de commande
F
Crimp connectors
Conectores de
sujeción
Raccord à sertir
K
Handles
Manijas
Poignées
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers grounded in common?
• Noise interfere with sounds.
* Is the rear ground terminal connected to the car's chassis using
shorter and thicker cords?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the "–" terminals of L and R speakers grounded in common?
• This unit does not work at all.
* Have you reset your unit?
ESPAÑOL
Esta unidad está diseñada para funcionar con 12 V de CC, con
sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee
este sistema, será necesario un inversor de tensión, que puede ser
adquirido en los concesionarios de JVC de equipos de audio para
automóviles.
ADVERTENCIAS
• NO instale ninguna unidad ni tienda cables en los lugares donde;
– Donde pueda obstruir la maniobra del volante de dirección y del
cambio de engranajes, con el consiguiente riesgo de accidentes
de tráfico.
– Donde pueda obstruir el funcionamiento de dispositivos de seguridad
tales como bolsas de aire, pues podría resultar en un accidente fatal.
– Donde pueda obstruir la visibilidad.
• NO OPERE la unidad mientras está maniobrando el volante de
dirección, pues podría producirse un accidente de tráfico.
• El conductor no debe mirar el monitor mientras conduce.
Si el conductor mira el monitor mientras conduce puede
descuidarse y causar un accidente.
• Si es necesario operar la unidad mientras maneja, asegúrese de
mirar atentamente en todas las direcciones.
• Si no está aplicado el freno de estacionamiento, "Parking Brake"
parpadea en el monitor, y no aparecerá la imagen reproducida.
– Esta advertencia aparece únicamente cuando el cable del freno de
estacionamiento se encuentra conectado al sistema del freno de
estacionamiento incorporado al automóvil.
Dashboard
Tablero de instrumentos
9.5 mm (3/8")
Tableau de bord
Trim plate is detached on this illustration
for explanation.
Para fines explicativos, se ha retirado la
placa de guarnición en esta ilustración.
La plaque de garniture est montrée
détachée sur cette illustration pour les
besoins de l'explication.
Lista de piezas para instalación y conexión
Con esta unidad se suministran las siguientes piezas. Después de
inspeccionarlas, colóquelas correctamente.
C
Sleeve
Cubierta
Manchon
G H
Washer (ø5) Lock nut (M5)
Arandela (ø5) Tuerca de seguridad (M5)
Rondelle (ø5) Ecrou d'arrêt (M5)
L
Remote controller
Control remoto
Télécommade
LOCALIZACION DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
* ¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales "–" de los altavoces L y R conectados a una
masa común?
• Perturbación de ruido.
* ¿El terminal de tierra trasero está conectado al chasis del automóvil
utilizando los cordones más corto y más grueso?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales "–" de los altavoces L y R conectados a una
masa común?
• Esta unidad no funciona en absoluto.
* ¿Ha reinicializado su unidad?
FRANÇAIS
Cet appareil est conçu pour fonctionner sur des sources de courant
continu de 12 V à masse NEGATIVE. Si votre véhicule n'offre pas ce
type d'alimentation, il vous faut un convertisseur de tension, que vous
pouvez acheter chez un revendeur d'autoradios JVC.
AVERTISSEMENTS
• N'INSTALLEZ aucun appareil ni aucun câble dans un endroit où:
– où il peut gêner l'accès au volant ou au levier de vitesse car cela
– où il peut gêner la manipulation de dispositifs de sécurité tels que
– où il peut gêner la visibilité.
• NE COMMANDEZ pas l'appareil lors de la manipulation du volant
car cela peut entraîner un accident de la circulation.
• Le conducteur ne doit pas regarder le moniteur lorsqu'il conduit.
Regarder le moniteur lorsqu'on est au volant réduit considérablement
la vigilance du conducteur et multiplie les risques d'accident.
• Si vous devez commander l'appareil pendant que vous conduisez,
assurez-vous de bien regarder devant vous.
• Si le frein de stationnement n'est pas mis, "Parking Brake" apparaît
sur le moniteur et l'image de lecture n'apparaît pas.
– Cet avertissement apparaît uniquement quand le fil du frein de
Caution when installing / Precaución en la
instalación / Précautions lors de l'installation
Fit the unit into the mounting sleeve by using four corners of the
trim plate.
• DO NOT press the panel (shaded in the illustration).
Introduzca el receptor en la manga de montaje utilizando las cuatro
esquinas de la placa decorativa.
• NO presione el panel (sombreado en la ilustración).
Fixez l'autoradio sur le manchon de montage en utilisant les quatre
coins de la plaque de garniture.
• NE POUSSEZ PAS sur le panneau (en gris sur l'illustration).
Liste des pièces pour l'installation et raccordement
Les pièces suivantes sont fournies avec cet appareil. Après vérification,
veuillez les placer correctement.
D
Trim plate
Placa de guarnición
Plaque d'assemblage
I
Mounting bolt—M5 x 20 mm
(M5 x 13/16")
Perno de montaje—M5 x 20 mm
(M5 x 13/16 pulgada)
Boulon de montage—M5 x 20 mm
(M5 x 13/16 pouces)
M N
Battery Reverse gear signal extension cord
Pila Cable prolongador para la señal del
Pile engranaje de marcha atrás
Cordon prolongateur pour le signal de
marche arrière
EN CAS DE DIFFICULTES
• Le fusible saute.
* Les fils rouge et noir sont-ils racordés correctement?
• L'appareil ne peut pas être mise sous tension.
* Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
* Le fil de sortie d'enceinte est-il court-circuité?
• Le son est déformé.
* Le fil de sortie d'enceinte est-il à la masse?
* Les bornes "–" des enceintes gauche et droit sont-elles mises ensemble
à la masse?
• Interférence avec les sons.
* La prise arrière de mise à la terre est-elle connectée au châssis de la
voiture avec un cordon court et épais?
• L'appareil devient chaud.
* Le fil de sortie d'enceinte est-il à la masse?
* Les bornes "–" des enceintes gauche et droit sont-elles mises ensemble
à la masse?
• Cet appareil ne fonctionne pas du tout.
* Avez-vous réinitialisé votre appareil?
1
1206MNMMDWJEIN
©2006 Victor Company of Japan, Limited
peut entraîner un accident de la circulation.
les airbags car cela peut entraîner un accident fatal.
stationnement est connecté au système de frein de stationnement
intégré à la voiture.
E
Power cord
Cordón de alimentación
Cordon d'alimentation
J
Rubber cushion
Cojín de goma
Amortisseur en
caoutchouc
EN, SP, FR
