FRA
4.3 BRANCHEMENT DE L'APPAREIL AU CARNEAU
Le branchement de l'appareil au carneau doit se faire en suivant toutes les indications fournies dans le présent
manuel et, en particulier, dans le chapitre 9.

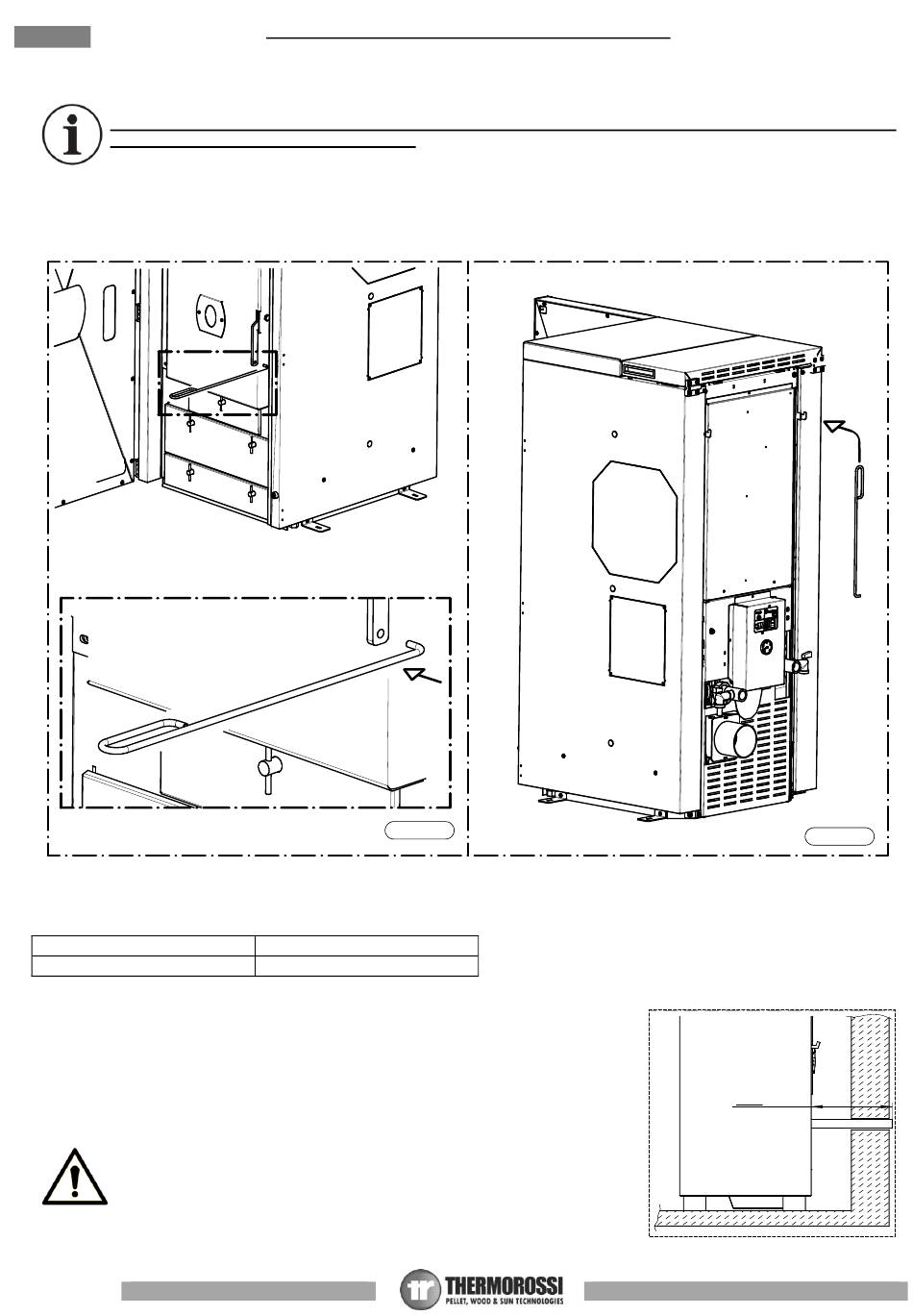

4.4 POIGNÉE
L'appareil est muni d'une poignée d'ouverture et fermeture de la porte du foyer (Figure 1) pour permettre les opérations de
nettoyage (voir le paragraphe spécifique). Lorsqu'elle n'est pas utilisée, la poignée peut être accrochée au dos de l'appareil comme
indiqué sur la Figure 2.
Legenda
Figura
4.5 PRÉLÈVEMENT D'AIR COMBURANT À L'EXTÉRIEUR
L'appareil est muni d'une prise pour le prélèvement d'air comburant directement à l'extérieur
STAMPI E FUSIONI
du bâtiment. Raccorder la prise d'air de l'appareil à l'extérieur du bâtiment au moyen de
conduits appropriés résistants aux hautes températures. La longueur du conduit ne doit pas
dépasser 600 mm.
ATTENTION : Le conduit d'admission doit être protégé par une grille et ne
doit jamais être bouché. L'éventuelle grille de protection doit être vérifiée et
nettoyée tous les mois. Il est par ailleurs obligatoire d'installer un raccord
brise-vent approprié au bout du conduit.
Page 13
Manuel d'installation, d'utilisation et d'entretien
COMPACT S22–S26–S32 EVO5
Autore
Data
Légende
Figure
Figura 1
Revisione
Descrizione
Il presente disegno è di proprietà esclusiva di THERMOROSSI S.p.A.. La riproduzione totale e/o parziale e la divulgazione a terzi, senza nostro esplicito consenso scrit
Prodotto
Note
Materiale
Spessore
Disegnatore
Cod.
VARIE CORRETTE
FLANGIA
PRE-TAGLIATA
Figura 1
Autore
Data
Descrizione
Sviluppo
Peso
X
Data
Locazione file
Figura 2
Colore
Volume
Revisione
600 mm
Fog
7/
