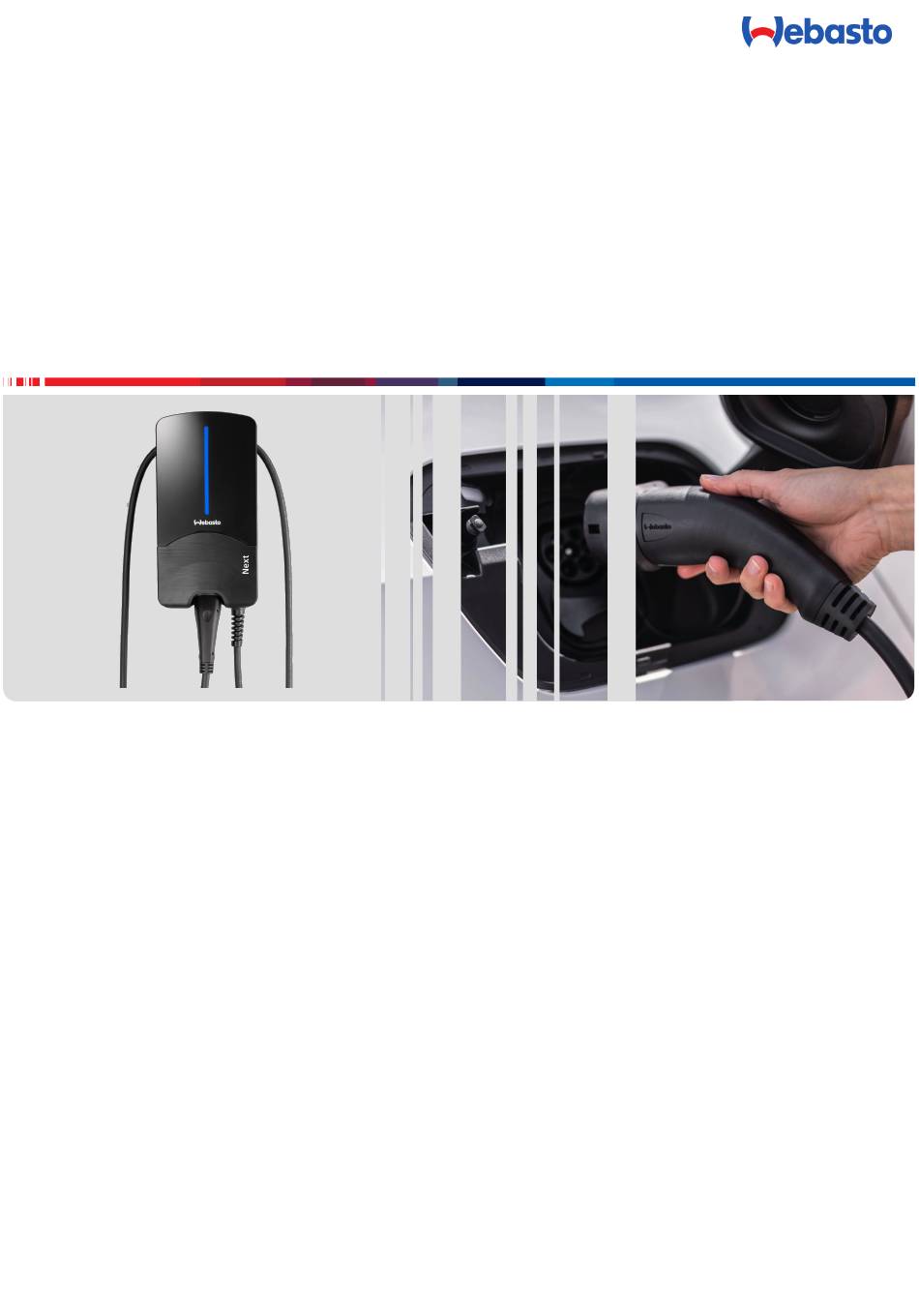

- Page 1 Notice d’utilisation et de montage Webasto Next Les solutions de recharge Webasto Français...
- Page 2 20 Caractéristiques techniques .... 22 Transport et stockage ...... 7 21 Liste de contrôle pour l’installation de Contenu de la fourniture..... 7 la borne de recharge Webasto... 24 Outillage requis ........ 7 Installation et raccordement électrique ............ 8 Exigences à remplir par la zone d’installation ..... 8 Critères à...
- Page 3 Guide rapide pour solutions d’applis | 1 Guide rapide pour solutions d’applis Webasto Charger Setup app Webasto ChargeConnect app La Webasto Next doit être installée Téléchargez les applis indispen- Ouvrez l'appli Webasto Charger par un électricien qualifié. sables suivantes : Setup et configurez votre borne de recharge.
- Page 4 Webasto Next par l’utilisateur Fait référence à des documents distincts qui sont joints ainsi que son installation en toute sécurité par un électricien ou pouvant être demandés auprès de Webasto.
- Page 5 Ne pas l Installez la Webasto Next de telle manière à ce que le continuer à utiliser la borne de recharge. câble de chargement ne bloque ou ne gêne aucun pas- sage.
- Page 6 4.2.1 ModBus Description de l’appareil La borne de recharge murale Webasto Next est préparée à l'uti- lisation d'une gestion avancée de l'énergie via un compteur in- telligent de niveau supérieur. Vous trouverez un aperçu actualisé de la documentation dispo- nible, y compris des compteurs intelligents (Smart Meter) com- patibles, à...
- Page 7 Lors du transport, respectez la plage de température pour le appareil de mesure installation stockage (voir chapitre 20, "Caractéristiques techniques" à la page 22). Simulateur EV avec affichage du champ tournant Effectuez le transport uniquement dans un emballage adéquat. Lime ronde Pince universelle 5111232D OI-II Webasto Next_FR 7 / 26...
- Page 8 REMARQUE REMARQUE Tenir compte du kit d'installation pour les besoins spéci- Le concept de sécurité de la Webasto Next est basé sur fiques du pays cocnerné (voirchapitre 6, "Contenu de la la présence d’une mise à la terre devant toujours être fourniture"...
- Page 9 LAN est utilisé (voir aussi Fig. 21). Positionner et monter le support avec 2 chevilles et 2 vis, 6 x 70 mm, T25 au-dessus des perçages supérieurs. Retirer le couvercle inférieur de la zone de raccordement de la borne de recharge. 5111232D OI-II Webasto Next_FR 9 / 26...
- Page 10 Au cours de la période de service de la borne de re- mités du câble selon les spécifications de Fig. 7 sur le bor- charge Webasto Next, ne pas remplacer plus de nier de connexion droit avec l’inscription „OUT“. quatre fois le câble de chargement.
- Page 11 à droite. 10. Enfoncez le tournevis dans l’ouverture supérieure du déles- tage à ressort du bornier de connexion et ouvrez à l’aide de celui-ci le ressort de serrage. 5111232D OI-II Webasto Next_FR 11 / 26...
- Page 12 Documenter les résultats de contrôle et de mesure de la pre- mière mise en service conformément aux règles d’installation et aux normes en vigueur. L’appli Webasto Charger Setup vous assistera lors du contrôle dans le cadre de la mise en service. Les dispositions locales relatives au fonctionnement, à l’installa- tion et à...
- Page 13 Masterpasswort Vérifier la première mise en service et consigner les valeurs mesurées dans le protocole de contrôle. Ici l’appli Webasto Charger Setup peut vous aider lors de la réalisation et de la documentation. Le coupleur de charge sert de point de me- sure et le simulateur EV d’aide à...
- Page 14 Sélectionnez "Factory Reset". Entrez ensuite votre mot de passe maître et sélectionnez "Reset" pour remettre la We- L.a configuration du DLM dans la WebUI est décrite ci-dessous. basto Next aux valeurs par défaut usine. Pour plus d’informations, voir chapitre 10, "Dynamic Load Ma- 9.2.2 Paramétrage de la région d’installation...
- Page 15 être activé dans l’appli Setup ou via le WebUI intégré cha- pitre 9, "WebUI (Interface Utilisateur Web)" à la page 13. Une autre possibilité est de raccorder la Webasto Next directe- ment au compteur intelligent au moyen d’un câble Ethernet.
- Page 16 (Home) Energy Management System (HEMS / EMS) La Webasto Next peut être intégrée dans différents systèmes de gestion de l’énergie (EMS) à domicile. Le module EMS externe (H) est raccordé via un routeur ou un commutateur DHCP à la Wallbox. Pour cette communication, le protocole Modbus TCP est utilisé...
- Page 17 WCH000026A Fig. 21 1 Trou pour le câble LAN 2 Trou pour le câble installation domestique *) Les outils représentés ne sont pas compris dans la livraison de la borne de recharge murale (Wallbox). 5111232D OI-II Webasto Next_FR 17 / 26...
- Page 18 WCH000072A La DEL n’est pas allumée : la borne de recharge est arrêtée. Pour varier la luminosité du voyant DEL de votre Webasto Next, La lumière blanche défile vers le haut/vers le bas : utilisez : La borne de recharge démarre.
- Page 19 0,5 s toutes les 0,5 s et 3 s. Un signal sonore retentit pendant 0,5 s : Il y a une erreur interne dans une basse ten- sion (p. ex. 12 V). Faire contrôler par un électricien. 5111232D OI-II Webasto Next_FR 19 / 26...
- Page 20 La maintenance doit être uniquement exécutée par un électri- Instructions pour la recharge à l'état verrouillé : cien qualifié et conformément aux dispositions locales. Raccordez le câble de chargement de votre Webasto Next à 16.2 Nettoyage la prise de recharge de votre voiture. Une opération de re- charge n'a pas encore lieu à...
- Page 21 Couper l’alimentation électrique de la borne de re- charge dans l’installation et la sécuriser contre tout Déclaration de conformité redémarrage. La borne de recharge Webasto Next a été développée, produite, REMARQUE contrôlée et livrée conformément aux directives, réglementa- Seules des pièces d’origine Webasto du même niveau tions et normes relatives à...
- Page 22 En mode monophasé : 3,7 ou 7,4 kW Tab. 5: Caractéristiques électriques Description Caractéristiques l «°Scan & Charge°» via code QR Authentification l Portail Webasto ChargeConnect l Appli Webasto ChargeConnect Affichage LED RGB, avertisseur sonore l LAN (RJ45) – 10/100 Base-TX Interfaces réseau l WLAN 802.11 b/g/n - 54 Mbit/s...
- Page 23 2001/95/CE Sécurité générale des produits l Directive 2012/19/UE relative aux déchets d’équipements électriques et électro- niques l Règlement 1907/2006 REACH Intégration Backend Webasto ChargeConnect; connexion de Backends tiers via Webasto ChargeConnect en préparation Tab. 8: Conditions ambiantes 5111232D OI-II Webasto Next_FR 23 / 26...
- Page 24 Le câble de chargement et le coupleur de charge sont protégés contre les risques d'écrasement, de coincement ou d'autres risques mécaniques (variante avec câble de chargement attaché). Il a été expliqué au client/à l’utilisateur comment mettre hors tension la borne de recharge Webasto Next avec les dispo- sitifs de protection à installer sur le site.
- Page 25 Liste de contrôle pour l’installation de la borne de recharge Webasto | 21 Électricien qualifié/fournisseur : Lieu : Signature: Date : 5111232D OI-II Webasto Next_FR 25 / 26...
- Page 26 Si vous avez besoin de cette documentation dans une autre langue, veuillez vous adresser à votre revendeur local We- basto. Vous trouverez le revendeur le plus proche de chez vous sur : https://dealerlocator.webasto.com/fr-fr. Pour donner votre avis (en anglais ou en allemand) sur ce document, veuillez envoyer un e-mail au : feedback2tdt@we- basto.com...
