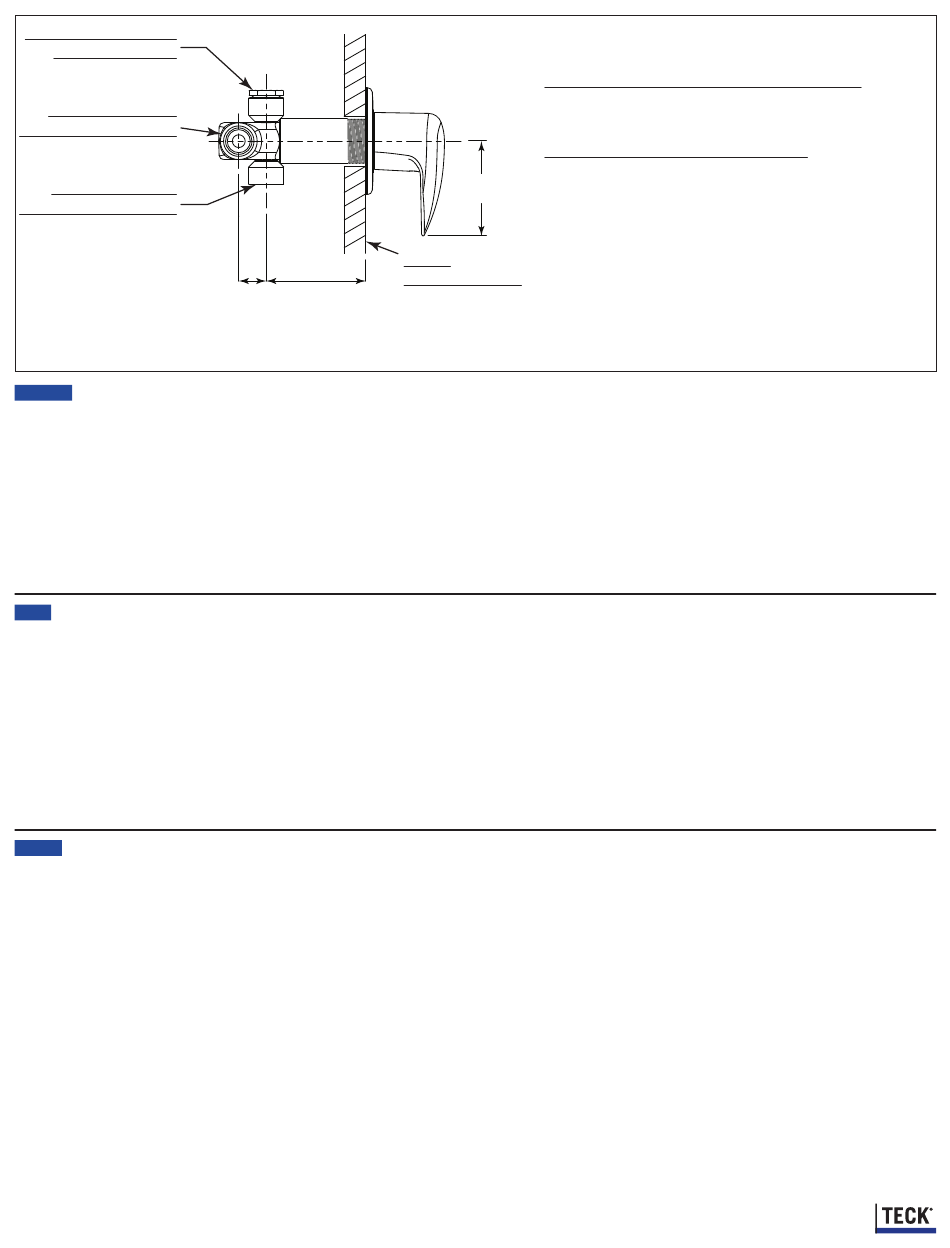

1/2" I.P. Pipe Plug
Bouchon fileté 1/2 po I.P.
Tapón de Tubería de
Hierro de 1/2"
1/2" FIP Outlets
Sorties de 1/2 po FIP
Tubería de Hierro Hembra
de 1/2" Salidas
1/2" FIP Inlet
Entrée de 1/2 po FIP
Tubería de Hierro Hembra
de 1/2" Entrada
0.813"
(21 mm)
NOTICE
• 1/2" I.P. Plug is supplied to plug one of the "INLETS" (ONLY required one inlet - both inlets are marked "INLET" on body).
• If the installed distance from the inlet centreline to the face of the finished wall is LESS THAN 2.4" (6.1 cm), the thread on wall flange will NOT cover
all of the exposed brass thread and you will need to order the 061131A repair kit and assemble as follows:
• remove the thread on flange.
• add the O-ring from the kit to the threaded brass shaft.
• slide the cover tube from the kit over the O-ring until it reaches the bottom of the threaded shaft.
• assemble the push on flange over the cover tube until it is up against the finished wall.
• add the handle and screw.
• If the installed distance from the inlet centreline to the face of the finished wall is GREATER THAN 2.8" (7.1 cm), the valve has been installed too deep
inside the wall and the handle cannot be assembled. In this case, the diverter valve will have to be re-installed to meet the 2.4 - 2.8" (6.1 - 7.1 cm)
dimension shown.
AVIS
• Un bouchon fileté de 1/2 po I.P. est fourni pour obturer une des «ENTREES» (Requiert SEULEMENT une entrée - les deux entrées sont identifiées «
INLETS » sur le corps du robinet).
• Si la distance installée à partir de l'axe d'entrée sur la face du mur fini est INFÉRIEURE À 2,4 po (6,1 cm), le fil sur la bride du mur ne couvrira PAS
l'ensemble du fil de laiton exposé et vous devrez commander la trousse de réparation 061131A et l'assembler comme suit :
• enlever le fil sur la bride.
• ajouter le joint torique de la trousse à l'arbre fileté en laiton.
• faire glisser le couvercle de tube de la trousse sur le joint torique jusqu'à ce qu'il atteigne le fond de l'arbre fileté.
• assembler le poussoir sur la bride sur le couvercle de tube jusqu'à ce qu'il soit contre le mur fini.
• ajouter la poignée et la vis.
• Si la distance installée à partir de l'axe d'entrée sur la face du mur fini est SUPÉRIEURE À 2,8 po (7,1 cm), la vanne a été installée trop profondément
à l'intérieur du mur et la poignée ne peut pas être assemblée. Dans ce cas, la vanne de dérivation devra êtra réinstallée pour répondre à la dimension
indiquée de 2,4 - 2,8 po (6,1 - 7,1 cm).
AVISO
• Tubería de hierro de 1/2". El tapón es suministrado para tapara une de las "ENTRADAS" (SOLAMENTE requiere una entrada - ambas entradas están
arcadas "INLET" en el cuerpo).
• Si la distancia de la instalación desde el centro de la línea de entrada hasta la superficie de la pared terminada es MENOS DE 2,4" (6,1 cm), la unión
de pared a rosca NO cubrirá todo el bronce roscado expuesto y tendrá que ordenar el juego de reparación 061131A y armalo como se describe a
continuación:
• remueva la unión a rosca.
• coloque el anillo de goma que viene en el juego en el vástago del caño roscado.
• deslice la cubierta para caño que viene en el juego sobre el anillo de goma hasta que llegue a la parte de abajo del vástago roscado.
• arme la unión a presión sobre la cubierta para caño hasta que quede contra la pared terminada.
• coloque la manija y el tornillo.
• Si la distancia de la instalación desde el centro de la línea de entrada hasta la superficie de la pared terminada es MÁS de 2,8" (7,1 cm), la válvula está
instalada muy profunda dentro de la pared y no se puede armar la manija. En ese caso, deberá volver a instalar la válvula de desvío para que cumpla
con la distancia de 2,4 a 2,8" (6,1 cm a 7,1 cm) indicada.
(69 mm)
Finished Wall
Mur fini
2.4 - 2.8"
Acabado de la pared
(61 - 71 mm)
Critical
Critique
Crítica
Page 5 - 19
210173, Rev. J
The two unmarked ends are OUTLETS:
One is connected to the shower arm and showerhead.
The other is connected to the handshower.
(It does NOT matter which one goes where.)
Les deux orifices non-identifiées sont des SORTIES :
Une est raccordée au bras de douche et la pomme de douche.
L'autre est raccordée à la douchette.
(L'une ou l'autre des sorties peut indifféremment alimenter
l'un ou l'autre des accessoires.)
Los dos extremos sin marcas son SALIDAS:
Una está connectada al brazo y la cabeza de la regadera.
2.7"
El otro está conectado a la regadera de mano.
(NO importa donde van.)
